تفاصيل المنتج

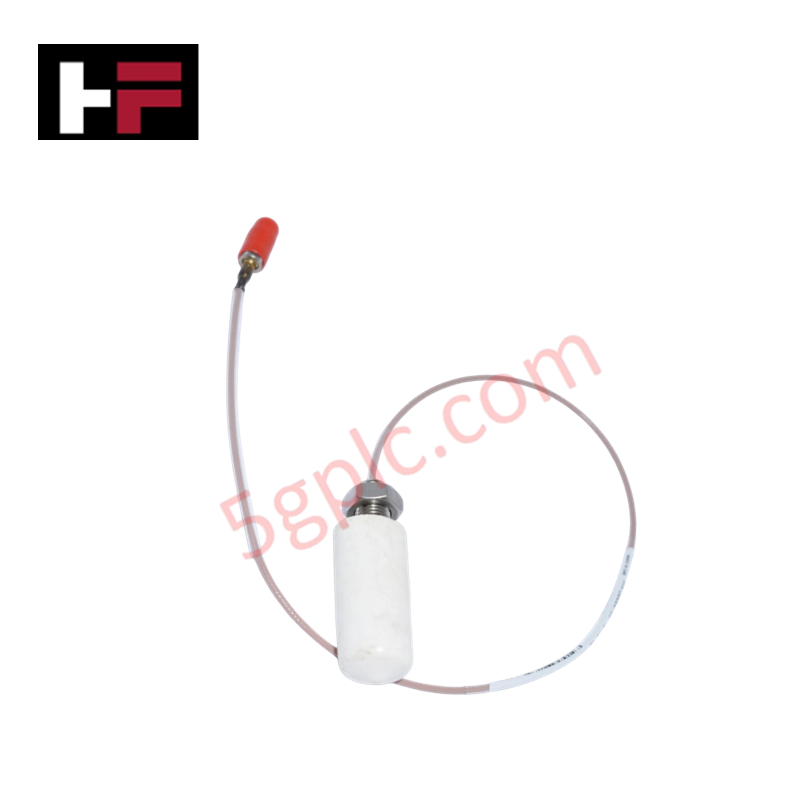

يعمل Bently Nevada 21500-00-16-05-02، المعروف أيضًا باسم 21500 مجس القرب، كمكون مادي مخصص لقياس موضع العمود بدون تلامس واكتساب الإزاحة الديناميكية ضمن أنظمة مراقبة الاهتزاز من سلسلة 7200.
تفصيل اللاحقة ومصفوفة الطراز
| حقل الخيار | الرمز | تفصيل التكوين |
|---|---|---|
| خيار الطول غير المخيط | 00 | طول غير مخيط 0.0 بوصة |
| خيار طول الغلاف الكلي | 16 | طول الغلاف الكلي 1.6 بوصة |
| خيار الطول الكلي للكابل | 05 | طول كابل مدمج 0.5 م (20 بوصة) |
| خيار الموافقة الوكالية | 02 | موافقات متعددة (CSA، ATEX، IECEx) |
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 21500-00-16-05-02 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.15 كجم |
| الأبعاد | خيط 1/4-28 UNF، طول الغلاف 1.6 بوصة |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| استهلاك الطاقة | مزود بالطاقة عبر مستشعر Proximitor خارجي (-24 فولت تيار مستمر في الحلقة) |
| نطاق القياس | 0 إلى 80 ميل (0 إلى 2.0 مم) ذروة إلى ذروة |
| استجابة التردد | 10 هرتز إلى 1 كيلوهرتز |
| عامل المقياس / الحساسية | 200 مللي فولت/ميل (7.87 فولت/مم) اسمي |
| طول الكابل | كابل مجس مدمج بطول 0.5 م (20 بوصة) |
معايرة مجس التيار الدوامي والتحقق من جهد الفجوة
يعتمد المجس 21500-00-16-05-02 على توليد مجال كهرومغناطيسي عالي التردد عند طرف المجس لتتبع إزاحة العمود. يضمن الحفاظ على المحاذاة الفيزيائية الدقيقة والسعة المتطابقة الصحيحة للنظام قياسًا خطيًا لمجس التيار الدوامي عبر منحنى استجابة الخرج 200 مللي فولت/ميل. يتطلب إعداد الميدان التحقق من جهد الفجوة الثابت (-10 فولت تيار مستمر كهدف ضبط أساسي) باستخدام مقياس متعدد رقمي معاير أثناء وضع المجس. يمنع ضبط الفجوة الصحيح تشبع الإشارة عند ذروات الاهتزاز العالية ويحسن كبت التداخل بين قنوات العمود الرأسية والأفقية المجاورة.
الأسئلة المتكررة
س: هل يتصل المجس 21500-00-16-05-02 مباشرة ببطاقة مراقبة من سلسلة 3500؟
أ: لا، يجب توجيه مجس القرب عبر مستشعر Proximitor من سلسلة 7200 وكابل تمديد متطابق بشكل مناسب لتحويل تغير السعة الميدانية إلى إشارة جهد متناسبة.
س: هل يمكن قطع أو تعديل كابل المجس المدمج بطول 0.5 متر أثناء التركيب؟
أ: لا، تقليم أو توصيل كابل المجس يغير الحث والسعة الكلية للدائرة، مما يسبب خطأ شديد في معايرة مقياس المجس.
إرشادات التركيب الميداني
- افحص خيوط جسم المجس 1/4-28 UNF ومنطقة الطرف بحثًا عن الأوساخ أو نشارة المعدن أو تلف الخيوط الميكانيكي قبل التركيب.
- قم بلف المجس في فتحة التوصيل الخاصة بغلاف الماكينة حتى يقترب طرف المجس من وجه العمود المستهدف.
- زوّد الطاقة لمستشعر Proximitor المرتبط وراقب جهد الفجوة المستمر عبر أطراف إشارة المستشعر.
- اضبط موضع المجس ميكانيكيًا حتى يصل جهد الفجوة إلى الهدف الاسمي -10 فولت تيار مستمر (نقطة منتصف تقريبية لنطاق الاستجابة الخطي 200 مللي فولت/ميل).
- ثبت المجس بإحكام في مكانه باستخدام صمولة قفل خارجية، وشدها وفقًا للحدود الميكانيكية القياسية، وقم بتوجيه الكابل المدمج إلى صندوق توصيل كابل التمديد.
