تفاصيل المنتج

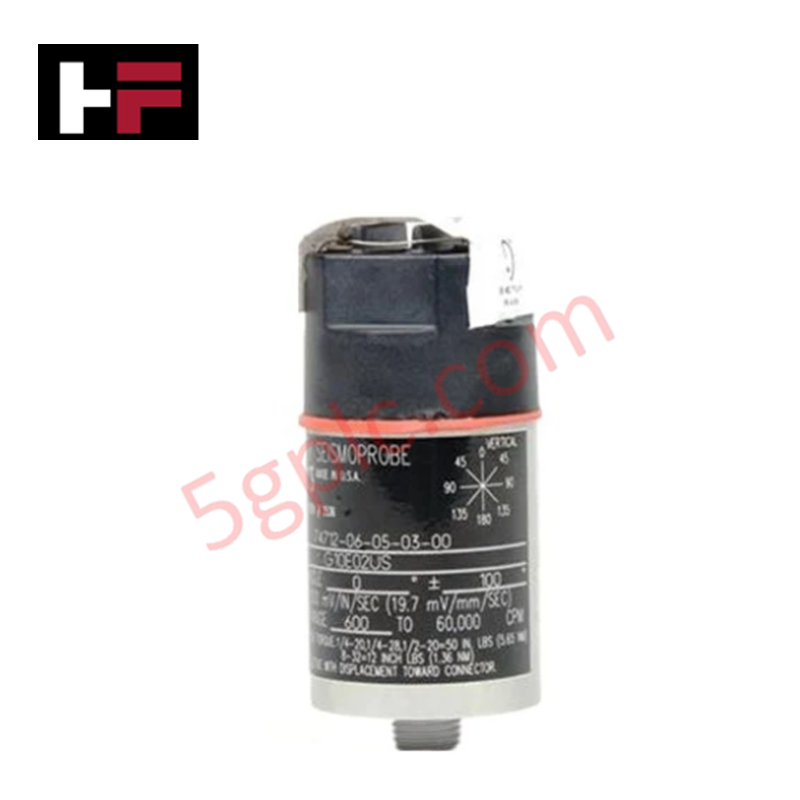

يعمل بنتلي نيفادا 74712-06-03-03-00، المعروف أيضًا باسم 74712 محول مسبار الزلازل للسرعة، كمكون مادي مخصص لقياس اهتزاز الغلاف المطلق ضمن أنظمة مراقبة ماكينات بنتلي نيفادا.
تفصيل اللاحقة ومصفوفة الطراز
| خيار الحقل | الرمز | تفصيل التكوين |
|---|---|---|
| زاوية التثبيت / الحد الأدنى للتردد | 06 | توجيه 0 درجة +/- 100 درجة، تردد أدنى 10 هرتز (600 دورة في الدقيقة) |
| خيار قاعدة التثبيت | 03 | خيط قاعدة التثبيت 1/2-20 UNF |
| خيار الموصل | 03 | اتصال كتلة الطرف العلوية |
| خيار الموافقة الوكالية | 00 | لا توجد موافقات للمناطق الخطرة |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | 74712-06-03-03-00 |
| العلامة التجارية | بنتلي نيفادا |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.48 كجم |
| الأبعاد | قطر نموذجي 41 مم (1.6 بوصة) |
| درجة حرارة التشغيل | تصنيف المحول بسلكين عالي الحرارة |
| استهلاك الطاقة | محول سرعة بملف متحرك ذاتي التوليد |
| نوع المحول | مسبار زلزالي للسرعة بسلكين عالي الحرارة |
| استجابة التردد | الحد الأدنى لتردد التشغيل 10 هرتز (600 دورة في الدقيقة) |
| زاوية التثبيت | 0 درجة +/- 100 درجة |
ديناميكيات الدوار وتنفيذ إشارة الغلاف
تولد مجموعة الملف المتحرك 74712-06-03-03-00 خرج جهد مستمر يتناسب مع سرعة اهتزاز الغلاف المطلقة على طول محور التثبيت. تعمل كمحول كهروميكانيكي ذاتي التوليد، وتوفر إشارات السرعة المطلقة المطلوبة لتقييم ديناميكيات الدوار الكامل وتحليل هيكل حاملة المحمل. يحافظ الربط الميكانيكي الصلب عبر قاعدة التثبيت الملولبة 1/2-20 UNF على استجابة السرعة الخطية ويمنع تلاشي الإشارة عالية التردد، مع الحفاظ على كبح التداخل والرفض الضوضائي عبر مسافات كابل طويلة.
الأسئلة المتكررة
س: هل يتطلب الطراز 74712-06-03-03-00 مصدر طاقة خارجي؟
أ: لا، آلية الملف المتحرك الكهروديناميكية تولد ذاتيًا بالكامل، وتنتج خرج جهد متردد متناسب مباشرة عند كتلة الطرف العلوية.
س: كيف يختلف خيار قاعدة التثبيت 03 عن التكوينات التي تحتوي على مسمار فقط؟
أ: الخيار 03 يتضمن قاعدة تثبيت ملولبة 1/2-20 UNF مدمجة للربط الميكانيكي المباشر في رؤوس الغلاف الملولبة.
إرشادات التثبيت الميداني
- تأكد من أن موقع التثبيت على غلاف الماكينة مستوي وخالي من الطلاء أو القشور أو الحطام.
- ضع طبقة خفيفة من الزيت أو مركب التوصيل على واجهة التثبيت لتحسين نقل الإشارة عالية التردد.
- قم بتركيب قاعدة التثبيت 1/2-20 UNF في الفتحة الملولبة وشدها إلى حدود عزم الدوران الهندسية القياسية باستخدام المسطحات السداسية.
- ثبت أسلاك الإشارة المحمية ذات الموصلين إلى كتلة الطرف العلوية باستخدام أطراف حلقية لمنع إجهاد السلك تحت الاهتزاز.
- أرضي درع الكابل عند طرف الأرضي في هيكل نظام المراقبة فقط، مع التأكد من بقاء الدرع معزولًا عند طرف المحول لتجنب دوائر الأرض.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
