Ürün Detayları

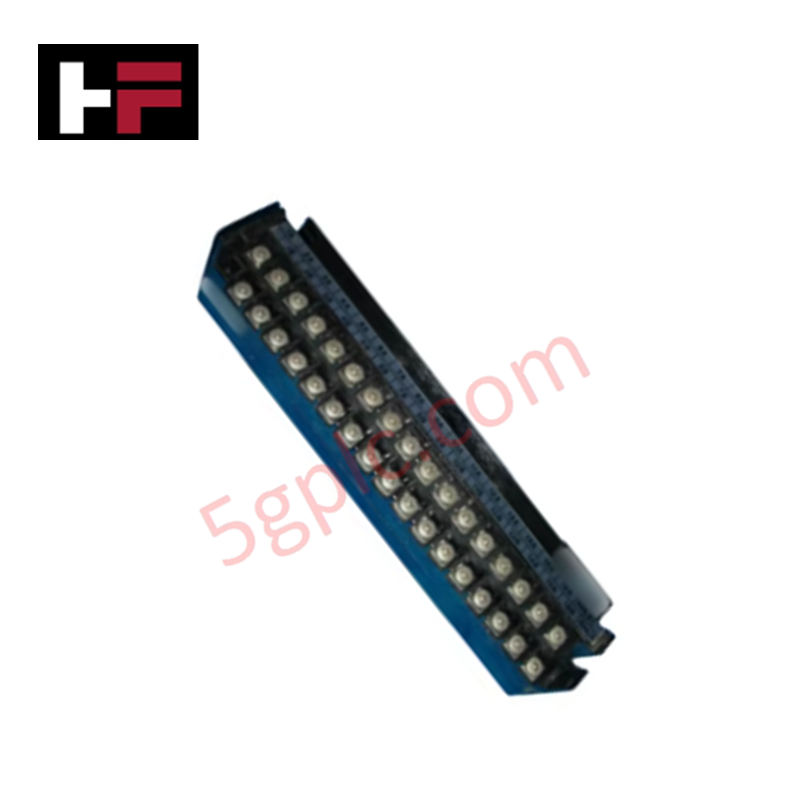

Yokogawa CENTUM VP/CS ve ProSafe-RS kontrol mimarilerinde 16 kanallı analog ve dijital saha sinyali sonlandırması için yapılandırılan YOKOGAWA TE16*B (TE16 Klemens Modülü), sinyallerin doğrudan fiziksel olarak sonlandırılmasını sağlar. Saha transmitterleri ve aktüatörlerinden gelen kabloları doğrudan sistem G/Ç modüllerine yönlendirerek endüstriyel kontrol panoları içindeki sinyal yolu sürekliliğini korur.
Donanım Teknik Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | TE16*B |
| Marka | YOKOGAWA |
| Menşei | Japonya |
| Ağırlık | 0.30 kg |
| Boyutlar | 130 x 45 x 85 mm |
| Çalışma Sıcaklığı | -20 ila 60 deg C |
| Güç Tüketimi | Pasif (0 W) |
| Sistem Uyumluluğu | CENTUM VP/CS, ProSafe-RS |
| Kanal Sayısı | 16 nokta / kanal |
| Sinyal Türleri | 4-20 mA analog giriş/çıkış, ayrık dijital sinyaller |
| Kablo Sonlandırma | Vidalı klemensler |
Kanal-Kanal İzolasyonu ve 4-20 mA HART Sinyal Koşullandırması
TE16*B arayüz mimarisi, DCS ve SIS platformlarında 4-20 mA HART döngü yapılandırmaları ile ayrık dijital hatlar için düzenli kablo dağıtımı sağlar. Kanal-kanal izolasyonu ilkeleri, çok noktalı saha kurulumları sırasında toprak döngüsü akımlarının hassas analog proses ölçümlerini bozmasını önler. Dahili devre izi geometrisi düşük döngü empedansını koruyarak bitişik sonlandırma noktaları arasındaki elektromanyetik gürültü kuplajını bastırır.
Sıkça Sorulan Sorular
S: TE16*B klemens bloğu hangi iletken kesiti aralığını kabul eder?
C: Vidalı klemensler, 0.2 mm2 ile 2.5 mm2 (AWG 24 ile AWG 14) arasındaki tek telli veya çok telli bakır iletkenleri kabul eder.
S: TE16*B modülü aynı klemens şeridinde karışık analog ve dijital saha sinyallerini destekleyebilir mi?
C: Evet, 16 kanal hem 4-20 mA analog döngüleri hem de düşük gerilimli dijital sinyalleri destekler; ancak endüktif kuplajı önlemek için kablo kanalı içinde uygun fiziksel ayırma kurallarına uyulmalıdır.
S: TE16B klemens bloğunun çalışması için harici güç gerekir mi?
C: Hayır, TE16B pasif bir sonlandırma düzeneği olarak çalışır ve dahili güç tüketimi olmadan sinyal akımlarını saha cihazları ile sistem G/Ç arayüzü arasında doğrudan iletir.
Saha Kurulum Kılavuzu
Saha kablolarını TE16*B modülüne bağlamadan önce tüm döngü güç kaynaklarını ve kontrol panosu ana şalterlerini ayırın. Klemens bloğunu belirtilen mekanik bağlantı elemanlarını kullanarak pano montaj plakasına veya DIN rayına sabitleyin. Sağlam iletkenlik sağlamak ve kablo damarlarına zarar vermemek için saha iletkenlerinin yalıtımını 7 mm sıyırın ve vidalı klemensleri en fazla 0.5 Nm torkla sıkın. Tüm kablo ekranlarını ana cihaz topraklama barasında tek bir noktadan topraklayın. Düşük gerilimli sinyal kabloları ile yüksek gerilimli AC güç hatları arasında en az 100 mm mesafe bırakın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
