Ürün Detayları

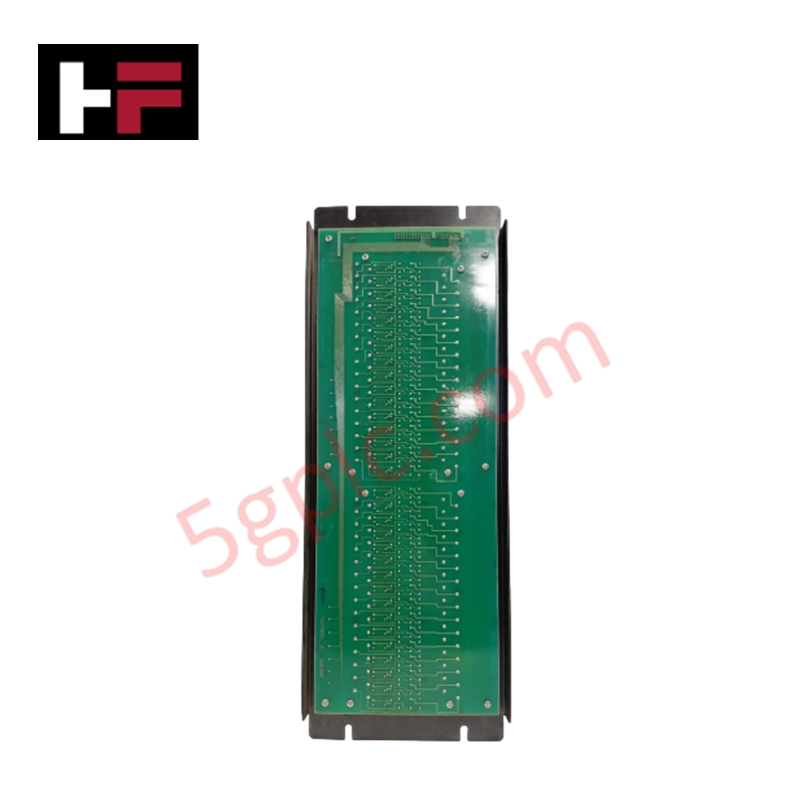

Yokogawa MRO-234*A olarak da kataloglanan MRO-234 SPDT Röle Çıkış Modülü, Yokogawa DCS kontrol ağlarında galvanik izolasyon ve dijital kontak anahtarlama işlemleri için özel bir donanım bileşeni olarak çalışır. Düşük gerilimli kontrol sinyallerini kabul ederek Tek Kutuplu Çift Konumlu (SPDT) elektromekanik kontakları çalıştırır; lojik kontrolörleri ayrı kontrol döngülerindeki saha aktüatörleri, solenoidler ve alarm göstergeleriyle doğrudan arayüzler.
Ek Açıklaması ve Model Matrisi
| Parametre | Teknik özellik |
|---|---|
| MRO-234 | Çok kanallı SPDT röle çıkışı işleme için temel modül serisi |
| *A | Standart kart yerleşimini ve terminal düzenini belirten stil kodu Revizyon A |
Donanım Teknik Özellikleri
| Parametre | Teknik özellik |
|---|---|
| Model | MRO-234*A |
| Marka | Yokogawa |
| Menşei | Japonya |
| Ağırlık | 0,5 kg |
| Boyutlar | 99 x 100 x 40 mm |
| Çalışma Sıcaklığı | -20 derece C ila 60 derece C |
| Güç Tüketimi | Nominal 2,5 W (bobinin enerjili olduğu durumda) |
| Kontak Yapılandırması | SPDT (Form C) elektromekanik röle kontakları |
| Nominal Bobin Gerilimi | 24 VDC |
| Maksimum Anahtarlama Gerilimi | 250 VAC / 125 VDC |
| Maksimum Sürekli Akım | Kontak kanalı başına 2 A |
| Galvanik İzolasyon | Bobin devresi ile kontak terminalleri arasında 2000 VAC |
Kanallar Arası İzolasyon ve Endüktif Yük Bastırma
MRO-234*A röle kartı, hassas dahili DCS kontrol elektroniği ile yüksek gerilimli saha yükleri arasında tam galvanik izolasyon sağlar. Her çıkış kanalı, endüktif gerilim darbelerinin, elektriksel hızlı geçici rejimlerin (EFT) ve toprak döngülerinin ana sistem arka paneline geri yayılmasını önlemek için özel optokuplörler ve mekanik röle armatürleri kullanır. 24 VDC bobin devreleri üzerindeki dahili geri tepme diyotları, karşı elektromotor kuvvetini (karşı EMK) sönümleyerek hızlı kontak anahtarlama döngüleri sırasında DC güç raylarını dengeler.
Sıkça Sorulan Sorular
S: MRO-234*A ile yüksek endüktanslı DC yükleri anahtarlarken önerilen kontak koruması nedir?
C: Gerilim geçişlerini bastırmak ve kontak aşınmasını ya da ark kaynaklanmasını önlemek için endüktif DC yüklerin (solenoid valfler veya kontaktör bobinleri gibi) paraleline serbest dolaşımlı bir geri tepme diyodu bağlayın.
S: MRO-234*A modülü enerjili çalışma koşullarında sıcak değiştirmeyi destekliyor mu?
C: Kontakların birleşmesi sırasında kazara anahtarlama durumlarını veya terminal arkını önlemek için modül yalnızca röle kontaklarına giden saha gücü enerjisiz bırakıldıktan sonra çıkarılmalı ya da takılmalıdır.
S: Kanallar arasındaki fiziksel delinme gerilimi sınırı nedir?
C: Dahili bariyer, kontrol lojik girişleri ile saha kontak çıkışları arasında 1 dakika boyunca 2000 VAC'ye kadar sürekli dielektrik izolasyon sağlar.
Saha Kurulum Kılavuzu
- Fiziksel Montaj: Entegre sabitleme klipslerini kullanarak modülü DIN rayına veya pano montaj plakalarına sabitleyin. Yeterli termal taşınım için modülün üstünde ve altında en az 50 mm boşluk bırakın.
- Kablolama ve Gerilim Azaltma: Saha kontak bağlantıları için AWG 14 ile AWG 22 arasında çok telli bakır kablo kullanın. Yüksek dirençli temas noktalarını önlemek için terminal bloğu vidalarının 0,5 N-m torkla sıkıldığından emin olun.
- Kablo Ayrımı: Çapraz konuşmayı ve kapasitif gürültü kuplajını önlemek için 24 VDC bobin besleme hatlarını ve yüksek gerilimli AC yük kablolarını ayrı kablo kanallarından geçirin.
- Topraklama: Pano DIN rayını veya montaj şasisini düşük empedanslı bir topraklama örgüsü kullanarak doğrudan ana işlevsel topraklama (FE) barasına bağlayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
