Ürün Detayları

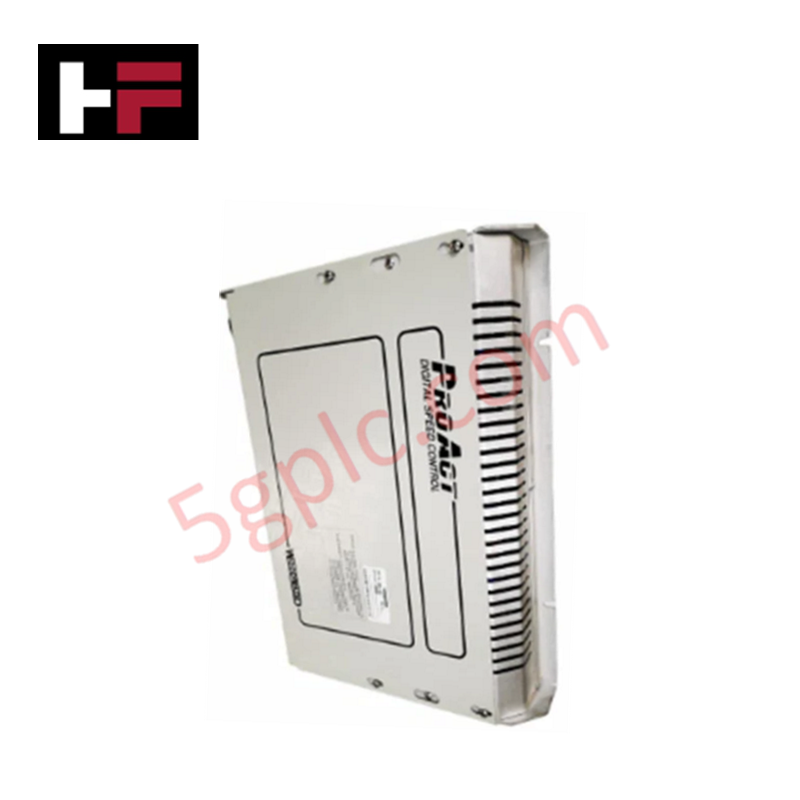

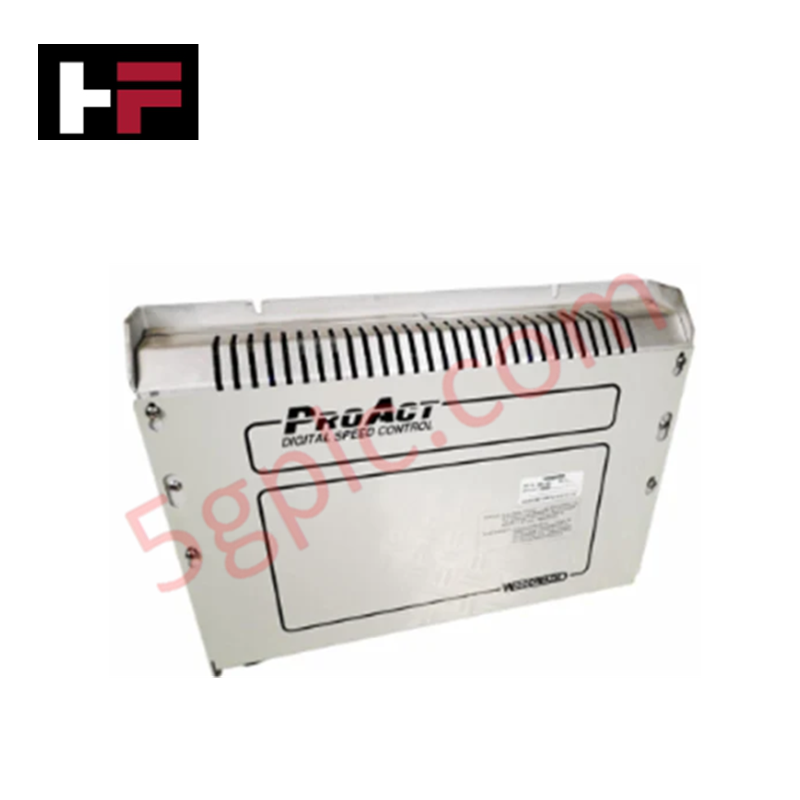

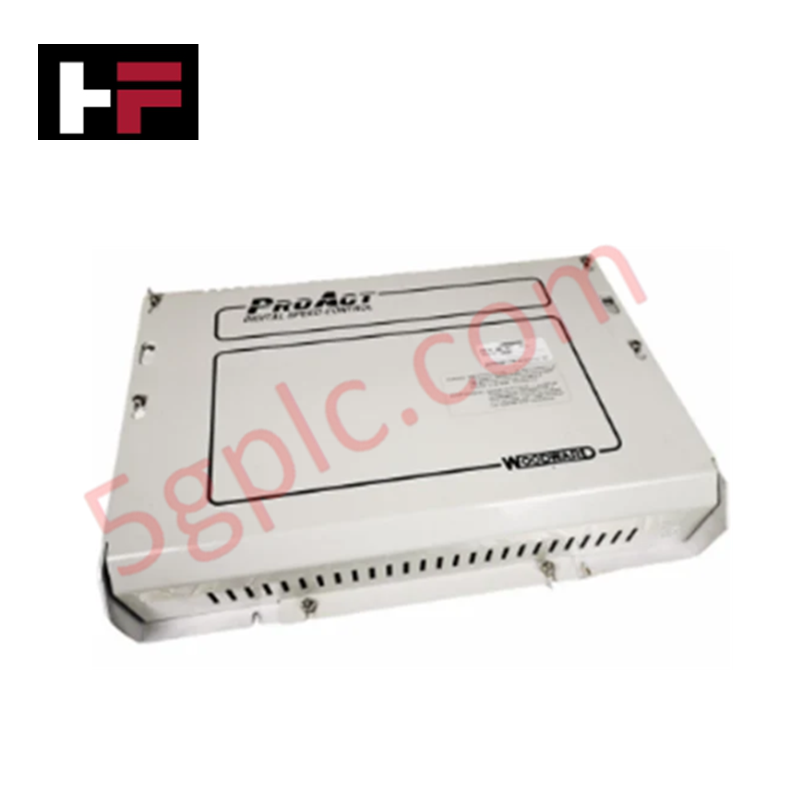

Woodward 9905-463, ayrıca 9905-463 Dijital Hız Kontrol Modülü olarak da kataloglanmış olup, motor yönetim platformlarında türbin dönme hızının düzenlenmesi için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 9905-463 |
| Marka | Woodward |
| Menşei | Belirtilmemiş |
| Ağırlık | Yaklaşık 1 kg |
| Giriş Voltajı | 18-32 VDC |
| Çıkış Voltajı | 0-10 VDC |
| Akım Aralığı | 0-200 mA (Kontrol Sinyali) |
Aktüatör Döngüsü Geri Besleme Tepkisi
9905-463 modülü, hız set noktalarını hesaplayarak ve kontrol sinyallerini yakıt aktüatörüne ileterek ana hareket ettirici çıkışını düzenler. Kararlı bir aktüatör döngüsü geri besleme tepkisi sağlamak için dijital kontrolör, gerçek zamanlı hız giriş verilerini yük paylaşım referansıyla sürekli karşılaştırır. Çıkış aşaması, vana konumlandırması için hızlı tepkiyi sağlamak üzere 200 mA'ye kadar kontrol akımı sağlar. Kontrol algoritması, mekanik histerezisi azaltmak için dahili kompanzasyon içerir ve hassas yük düzenlemesi ile aşırı hız koruması sunar. Harici iletişim protokolleriyle entegrasyon, set noktası ayarlarının regülatör döngüsüne salınım eklemeden sorunsuz şekilde gerçekleştirilmesini sağlar.
Sıkça Sorulan Sorular
S: Modül, çalışma sırasında sıcak değiştirme (hot-swapping) işlevini destekliyor mu?
C: Hayır, 9905-463 sıcak değiştirme için tasarlanmamıştır. Kontrolör devresine elektriksel zarar gelmemesi için kurulum veya sökme işlemi öncesinde 24 VDC güç kaynağının terminal bloğundan tamamen izole edildiğinden emin olun.
S: Kontrol çıkışı aktüatöre nasıl bağlanmalıdır?
C: 0-200 mA kontrol sinyali, indüklenen elektromanyetik girişimi (EMI) en aza indirmek için korumalı bükümlü çift kablo kullanılarak yönlendirilmelidir. Aktüatör yük direncinin kontrolör çıkış voltajı ve akım aralıklarıyla uyumlu olduğundan emin olun, doygunluk veya sinyal kırpılmasını önleyin.
Saha Kurulum Kılavuzu
- Montaj: Kontrolörü, nem ve partikül kirlenmesinden korunan endüstriyel bir muhafaza içinde sabitleyin. Montaj yüzeyinin sert olmasına dikkat edin, böylece dış titreşimlerin iç işlem bileşenleri üzerindeki etkisi en aza indirilir.
- Kablolama: Sinyal girişleri (hız geri bildirimi) ve çıkış kontrol hatlarını yüksek akımlı güç kablolarından uzak tutarak elektromanyetik girişimi önleyin. Tüm koruyucu kalkanları ortak kabin topraklama vidasına sonlandırın.
- Güç Bağlantısı: Besleme voltajının 18-32 VDC aralığında olduğundan emin olun. Motor çalıştırma sisteminden kaynaklanan gürültüyü bastırmak için filtrelenmiş özel bir güç kaynağı kullanın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
