Ürün Detayları

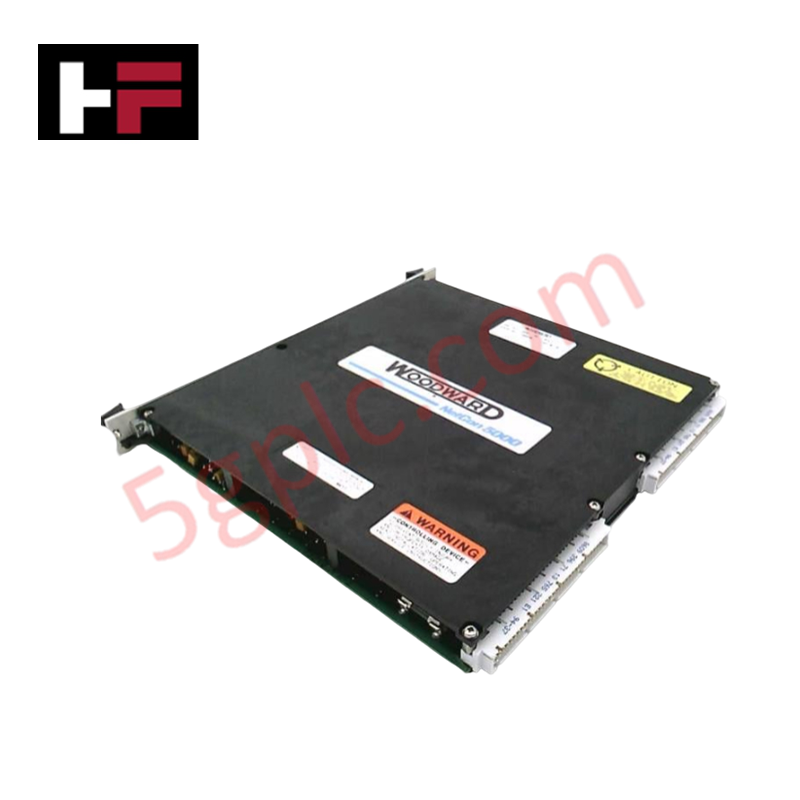

NETCON 5000 kontrol ağlarında yüksek seviyeli sıcaklık sensörü alımı için yapılandırılmış olan Woodward 5464-333 (5464-333 Termokupl Giriş Modülü), dört giriş kanalı üzerinden termokupl sinyal işleme ve galvanik izolasyonun doğrudan fiziksel yürütülmesini sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 5464-333 |
| Marka | Woodward |
| Menşei | ABD |
| Giriş Kanalları | 4 Kanal |
| Sinyal Türü | Termokupl (Tip J, K, T) |
Aktüatör Döngüsü Geri Besleme Tepkisi ve Termal Isı Emici Dağılım Profilleri
5464-333 modülü, çeşitli termokupl tipleriyle ara yüz kurarak düşük voltajlı termal sinyalleri NETCON 5000 mimarisiyle uyumlu dijital değerlere dönüştürür. Dört kanalın her biri, ölçüm döngüsünü elektriksel gürültü ve toprak kaynaklı parazitlerden koruyan dahili galvanik izolasyona sahiptir. Aktüatör döngüsü geri besleme tepkisini korumak için modül, geçici bozulmaları sınırlayan ve yüksek sinyal çözünürlüğünü sürdüren sinyal koşullandırma işlemi gerçekleştirir. Modül muhafazası, sinyal koşullandırma devresinin iç güç dağılımını yönetmek üzere termal ısı emici dağılım profilleriyle tasarlanmış olup, değişken ortam sıcaklıklarına maruz kalan ortamlarda operasyonel kararlılık ve ölçüm doğruluğu sağlar.
Sıkça Sorulan Sorular
S: Modül, dört giriş kanalında karışık termokupl tiplerini destekliyor mu?
C: Evet. 5464-333, farklı termokupl tiplerinin (örneğin J, K, T) ayrı kanallara bağlanmasına olanak tanıyan esnek bir tasarıma sahiptir. Doğru doğrusallaştırma için her kanalın uygulanan sensör tipine uygun olarak NETCON 5000 yazılımında yapılandırma güncellenmelidir.
S: İzolasyon kanal bazında mı yoksa blok olarak mı sağlanıyor?
C: Modül, her giriş kanalı için galvanik izolasyon içerir. Bu kanal bazlı izolasyon stratejisi, farklı potansiyel referanslarında çalışan sensörler arasında çapraz paraziti önlemek ve yüksek frekanslı elektromanyetik girişimi bastırmak için tasarlanmıştır.
Saha Kurulum Kılavuzu
- Montaj: Modülü, NETCON 5000 raf yuvasına yerleştirin. Modül tam olarak oturana kadar tüm arka panel bağlantı pinlerinin doğru hizalandığından emin olun ve basınç uygulayın.
- Kablolama: Termokupl kablolarını uygun dengeleme kabloları kullanarak sonlandırın. Giriş terminallerinde doğru polariteyi koruyun; ters bağlantılar sıcaklık ölçümlerinin ters okunmasına neden olur.
- Kalkanlama: Tüm kablo kalkanlarını toprak döngülerini azaltmak için kabin toprak barasına tek bir noktadan bağlayın. Eğer prob proses ekipmanına topraklanmışsa, kalkanın termokupl prob muhafazasına bağlanmadığından emin olun.
- Doğrulama: Kurulum sonrası, kalibre edilmiş bir termokupl simülatörü kullanarak kanal kanal sinyal doğrulama testi yapın; ölçeklendirme ve izolasyon bütünlüğünü kontrol ettikten sonra kontrol döngüsünü tamamlayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
