Ürün Detayları

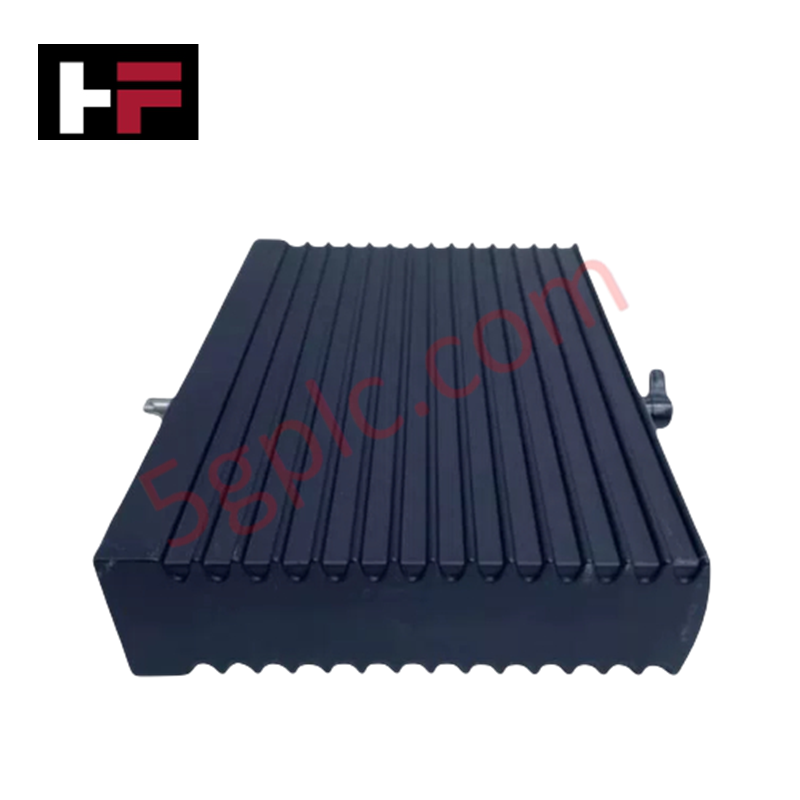

Schneider Electric Triconex güvenlik enstrümantasyon sistemlerinde hassas sinyal kontrolü için yapılandırılan Triconex AO3481 S2 (AO3481 S2 Analog Çıkış Modülü), doğrudan fiziksel/elektriksel uygulama sağlar. Dahili dijital sistem komutlarını, TSAA iletişim protokolü üzerinden vanalar ve aktüatörler gibi nihai saha elemanları için 8 programlanabilir analog akım ve gerilim kontrol döngüsüne dönüştürür.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | AO3481 S2 |
| Marka | Triconex (Schneider Electric) |
| Menşei | ABD |
| Ağırlık | 0.6 kg |
| Boyutlar | 76.2 mm x 118.1 mm x 12.7 mm |
| Çalışma Sıcaklığı | -20 derece C ile +70 derece C arası |
| Güç Tüketimi | Çalışma Gerilimi: 24 VDC; Maks. Çıkış Akımı: 6.5 A |
| Çıkış Kanalları | 8 programlanabilir kanal |
| Çıkış Sinyali Aralığı | 4-20 mA, 0-10 V, 0-5 V |
| Çözünürlük | 16 bit |
| Doğruluk | < tam ölçeğin %0,25'i |
| Koruma Sınıfı | IP20 |
Üçlü Modüler Yedeklilik (TMR) 2oo3 Mimarisi ve Galvanik İzolasyon
Triconex AO3481 S2, sürekli sistem kullanılabilirliğini ve arızaya güvenli durum yürütmesini garanti etmek için komut işlemeyi üçlü modüler yedeklilik (TMR) 2oo3 mimarisi içinde gerçekleştirir. 8 çıkış kanalının her biri, saha cihazlarını sürmeden önce komut sinyallerine oy veren üç paralel devre kullanır; böylece tek bir donanım arızasının çıkış döngüsünü tehlikeye atması önlenir. Kanal-kanal arasındaki eksiksiz galvanik izolasyon, saha tarafındaki elektriksel darbelerin veya toprak döngülerinin etkin arka panel mantık veri yoluna yayılmasını önler.
Sıkça Sorulan Sorular
S: AO3481 S2 modülü, ana şasi enerjili durumdayken çalışır durumda değiştirmeyi destekler mi?
C: Evet, modül etkin bir şasi yuvasına çevrim içi olarak takılıp çıkarılabilir; bitişik modüllerin çalışması kesintiye uğramaz ve sistem arka panel iletişimi bozulmaz.
S: Üçlü modüler yedeklilik mimarisi, döngü arızasında arızaya güvenli durum eylemlerini nasıl gerçekleştirir?
C: Dahili donanım oylama mekanizmaları çıkış bütünlüğünü sürekli izler; çözülemeyen bir donanım kanalı uyumsuzluğu veya arka panel iletişiminin kaybı meydana gelirse modül, önceden programlanmış arızaya güvenli çıkış durumuna geçer.
S: Modüldeki 8 analog çıkış döngüsünü sürmek için hangi güç parametreleri gereklidir?
C: Modül, 8 kanal genelinde toplam en fazla 6.5 A değerine kadar döngü akımlarını sürmek için harici 24 VDC saha güç kaynağı gerektirir.
Saha Kurulum Yönergeleri
- Modül kartı kenar konnektörlerini Triconex ana şasisindeki belirlenmiş yuvayla hizalayın ve sabitleme mekanizması tamamen devreye girene kadar sıkıca itin.
- Saha sinyali kablolarını ilgili harici sonlandırma panelinin (ETP) vida terminallerine bağlayın; 4-20 mA veya gerilim döngüleri için doğru polariteye dikkat edin.
- Analog saha döngüsü kablolarını topraklanmış metal kablo kanallarından geçirin ve yüksek gerilimli AC güç iletkenlerinden fiziksel olarak ayrı tutun.
- Yüksek frekanslı gürültü parazitini ortadan kaldırmak için ekranlama kablolarının panel terminal rayındaki özel sistem enstrümantasyon topraklama noktasına bağlandığından emin olun.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
