Ürün Detayları

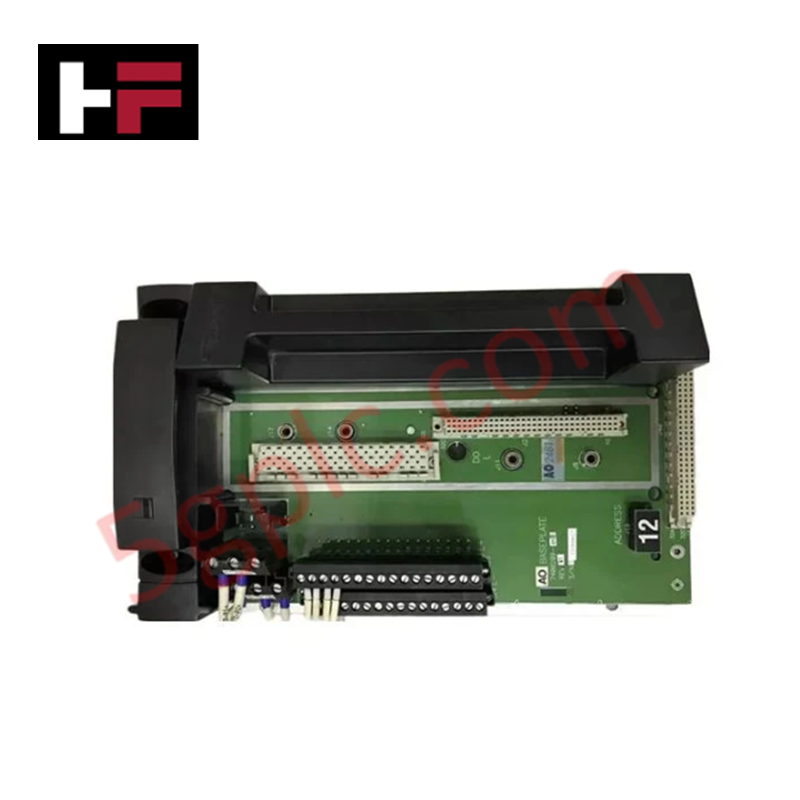

Triconex 7400209-030 D02401, ayrıca 7400209-030 Dijital Çıkış Taban Plakası olarak kataloglanmış olup, Triconex güvenlik enstrümantasyon sistemlerinde saha kablolama sonlandırması ve sinyal dağıtımı için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 7400209-030 D02401 |
| Marka | Triconex |
| Ağırlık | 1.2 kg |
| Boyutlar | 24.7 cm x 17.8 cm x 6.6 cm |
| Çalışma Sıcaklığı | 0 °C ile 60 °C arası |
| Güç Tüketimi | Maksimum 8 W |
| Kapasite | 16 ayrı dijital çıkış kanalı |
Yüksek Güvenilirlikte Güvenlik Kontrolü ve SIS Özellikleri
7400209-030 taban plakası, D02401 dijital çıkış modülü için fiziksel arayüz görevi görür ve kontrol sinyallerinin saha tabanlı aktüatörlere ve mantık cihazlarına yönlendirilmesini sağlar. Üçlü modüler yedeklilik (TMR) 2oo3 mimarisi bağlamında, bu taban plakası sinyal bütünlüğünü sağlar ve yedekli kanallar arasında yol ayrımını korur. Saha kablolama arayüzü ile dahili sistem arka planı arasında gerekli galvanik izolasyonu sağlayarak hassas kontrol devresini toprak hatalarından veya ani gerilim yükselmelerinden korur. Tasarım, sistemin hata güvenli durum yürütme mantığını destekler; tüm çıkış yollarının mekanik olarak sabitlenmiş ve güvenlik kritik standartlara uygun şekilde elektriksel olarak izole edilmiş olmasını garanti eder.
Sıkça Sorulan Sorular
S: Taban plakası kanal çalışması için harici güç bağlantısı gerektirir mi?
C: Evet, taban plakası güç dağıtım arayüzü olarak görev yapar. 16 çıkış kanalı ve ilgili yük akımı gereksinimlerini desteklemek için 24 VDC kaynağının güç giriş terminallerine doğru şekilde bağlandığından emin olun.
S: Taban plaka montajı için özel topraklama gereksinimleri var mı?
C: Evet. Taban plakası, ekranlama için ortak bir dönüş yolu sağlamak ve ayrı dijital çıkış sinyallerinde elektromanyetik girişim etkilerini azaltmak amacıyla şasi topraklamasına bağlanmalıdır.
Saha Kurulum Kılavuzu
- Taban plakasını Tricon şasisindeki belirlenmiş montaj yüzeyine standart bağlantı elemanları ile sabitleyin.
- 16 dijital çıkış kanalının tüm saha kablolarının uygun terminal bloklarına doğru yön ve polarite ile bağlandığını doğrulayın.
- Yüksek dirençli bağlantıları veya kesintili sinyal kaybını önlemek için terminal vidalarına standart endüstriyel uygulamalara uygun tork uygulayın.
- Çıkış sinyallerinde indüklenen gürültüyü önlemek için saha kablolarını yüksek voltajlı AC güç hatlarından ayrı, özel kablo kanallarında yönlendirin.
- Dijital çıkış modülünü takmadan önce saha terminal noktaları ile modül giriş konektörleri arasında süreklilik kontrolü yaparak yol bütünlüğünü sağlayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
