Ürün Detayları

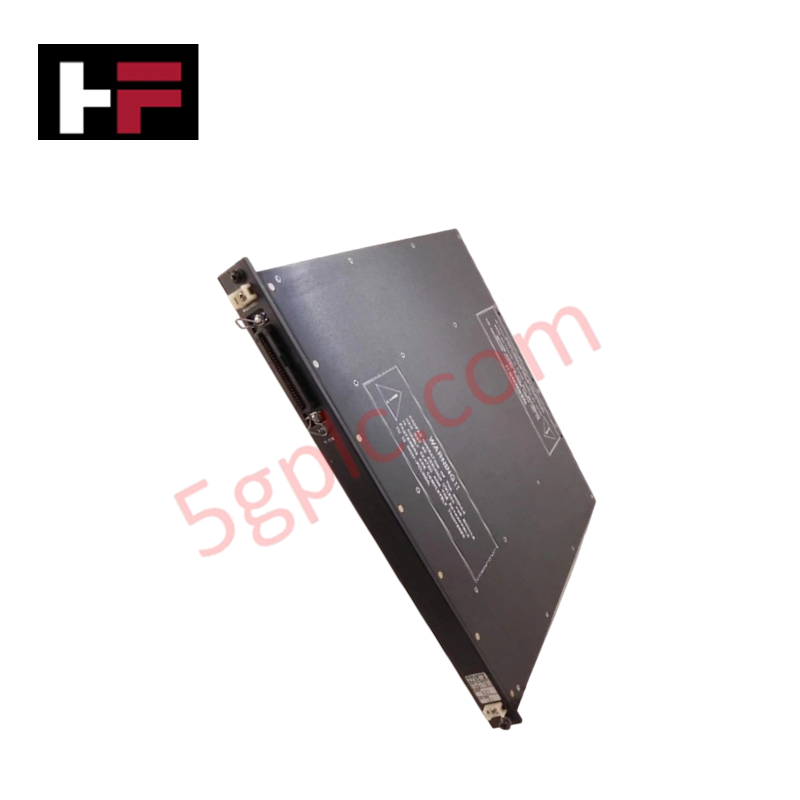

Triconex 3000793-001, eski Tricon 3000 erken dönem TMR SIL 3 emniyet enstrümantasyon sistemleri için tasarlanmış, 32 kanallı, izlemeli bir dijital giriş modülüdür. Nominal 24 VDC saha gerilimiyle çalışan bu Üçlü Modüler Yedeklilik (TMR) eklenti kartı; valf geri bildirimi, acil durdurma ve kilitleme kontakları gibi ayrık saha sinyallerini toplarken tüm kanallarda tam döngü hattı izleme sağlar.
Saha Döngüsü İzleme ve Sinyal Bütünlüğü
32 giriş kanalının her biri; açık devreleri, kısa devreleri ve saha güç kaybını tespit etmek için sürekli hat izlemeyi destekler. Modül, Yüksek Hızlı Olay Dizisi (SOE) zaman damgalaması için 1 ms çözünürlükle 10 ms'den kısa giriş yanıt gecikmesine sahiptir. Her kanal için ayrı aşırı gerilim bastırma ve ters polarite koruması, yerel kablolama arızalarının kartın geneline yayılmasını önler.
Yalıtım ve Sistem Tanılaması
Modül, çekirdek işlemci mantığını toprak döngüsü gürültüsünden yalıtmak için saha devresi ile dahili TriBus arka paneli arasında 1.500 VAC galvanik yalıtım sağlar. Ön paneldeki özel LED'ler RUN (yeşil), FAULT (kırmızı), BUS (iletişim durumu) ve ALARM (döngü ön uyarısı) durumlarını göstererek çalışma ve döngü izleme bilgisi verir.
Fiziksel Kurulum ve Çalışırken Değiştirme Özelliği
Standart Tricon 3000 raflarına tek yuvalı kurulum için tasarlanan kart, normal çalışmada 5 W güç tüketir. Acil Kapatma (ESD) emniyet tetiklemelerini başlatmadan, sistem çalışırken çevrimiçi değiştirmeyi destekler.
Teknik Özellikler
| Parametre | Teknik özellik |
|---|---|
| Model | 3000793-001 |
| Marka | Triconex |
| Seri | Tricon 3000 |
| Mimari | Üçlü Modüler Yedeklilik (TMR) |
| Ürün Türü | İzlemeli Dijital Giriş Modülü |
| Giriş Kanalları | 32 izlemeli dijital giriş noktası |
| Nominal Saha Gerilimi | 24 VDC (ıslak/kuru kontak uyumlu) |
| Döngü İzleme | Açık devre, kısa devre ve saha güç kaybı tespiti |
| Yanıt Gecikmesi | < 10 ms |
| SOE Çözünürlüğü | 1 ms |
| Galvanik Yalıtım | 1.500 VAC (saha-TriBus arka paneli arasında) |
| Güç Tüketimi | Normalde 5 W |
| Emniyet Sertifikaları | IEC 61508 SIL 3, UL, CE, Class I Div. 2 |
| Montaj Biçimi | Tricon 3000 rafı için tek yuvalı eklenti kartı |
| Çalışma Sıcaklığı | 0 deg C ile +60 deg C arası |
| Depolama Sıcaklığı | -40 deg C ile +85 deg C arası |
| Bağıl Nem | %5 ile %95 RH (yoğuşmasız) |
| Boyutlar | 280 mm × 130 mm × 40 mm |
| Ağırlık | ~ 1.6 kg |
Sıkça Sorulan Sorular
S: Triconex 3000793-001 modülü saha döngüleri için hangi hat izleme özelliklerini sunar?
C: Modül, açık devre, kısa devre ve saha güç kaybı durumlarını tespit etmek için her kanalda sürekli tanılama izleme gerçekleştirir.
S: 3000793-001 dijital giriş modülü, emniyet sistemi çevrimiçiyken değiştirilebilir mi?
C: Evet, modül çalışırken değiştirilebilir; etkin bir şaside Acil Kapatma (ESD) emniyet tetiklemesini başlatmadan çevrimiçi değişime olanak tanır.
S: Bu modül hangi olay dizisi (SOE) zaman damgası çözünürlüğünü destekler?
C: Modül, girişleri 10 ms'den kısa yanıt gecikmesiyle toplar ve SOE olaylarını 1 ms çözünürlükte kaydeder.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
