Ürün Detayları

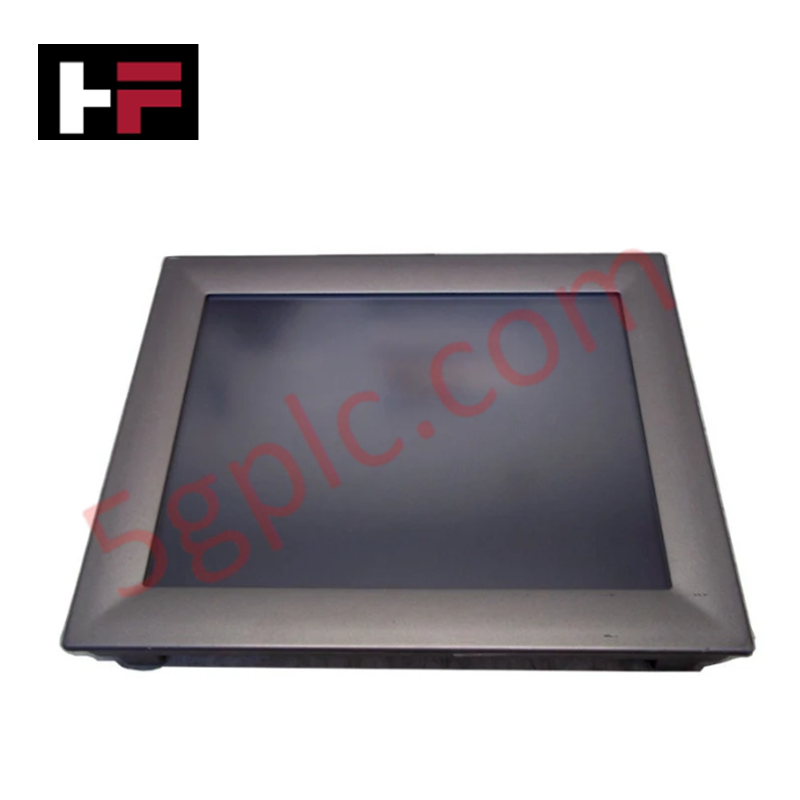

Endüstriyel kontrol ağlarında görsel proses izleme ve operatör arayüzü yönetimi için yapılandırılmış ABB TPC-1570H (3BHE031734R1111), doğrudan grafiksel çıktı yürütme ve operatör veri girişi işleme sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | TPC-1570H |
| Marka | ABB |
| Parça Numarası | 3BHE031734R1111 |
| Ağırlık | 0.3 kg |
| Boyutlar | 178 mm x 330 mm x 38 mm |
| Çalışma Sıcaklığı | Standart endüstriyel ortam |
| Güç Tüketimi | Düşük güç mimarisi |
| İşlemci | Intel Pentium M 1.4 GHz / Celeron M 1 GHz |
| Ekran | 15 inç TFT LCD |
| Bağlantı | RS-485, Seri, Paralel, Ethernet, USB 2.0 |
Profinet / EtherNet/IP deterministik ağlar
TPC-1570H, deterministik ağlara entegre olur ve Ethernet arayüzünü kullanarak ana kontrolörlerle proses verisi alışverişi yapar. Cihaz, makine durumlarının ve kontrol parametrelerinin gerçek zamanlı görselleştirilmesi için gereken yüksek hızlı veri iletimini destekler. Firmware flash uyumluluğu, yerleşik işletim sistemi tarafından yönetilir ve veri bütünlüğünü korumak için kontrol sistemi ağ yapılandırmasıyla periyodik senkronizasyon gerektirir. Ekran arayüzündeki G/Ç yoğunluğu ölçeklendirmesi, karmaşık operatör ekranlarının yüksek veri yükü altında bile duyarlı kalmasını sağlar. Paket gecikmesi veya bağlantı zaman aşımını önlemek için ağ anahtarı yapılandırmasının TPC-1570H Ethernet portu özellikleriyle uyumlu olduğundan emin olun.
Sıkça Sorulan Sorular
S: TPC-1570H dokunmatik panel, sistem açıkken sahada değiştirilebilir mi?
C: Hayır. Birimin çıkarılması veya kurulumu öncesinde tüm güç kapatılmalı ve tüm arayüz kabloları bağlantısı kesilmelidir; aksi takdirde iletişim portları ve dahili lojik bileşenlerde elektriksel hasar oluşabilir.
S: Ethernet bağlantısı için özel gereksinimler var mı?
C: Evet. Ethernet bağlantıları için korumalı, bükümlü çift kablo kullanın. Kablo kalkanının, dokunmatik ekran tepkisi veya iletişim kararlılığını etkileyebilecek elektromanyetik girişimi en aza indirmek için belirtilen pano topraklamasına sonlandırıldığından emin olun.
Saha Kurulum Kılavuzu
- Montaj: Panelin, toz veya nem girişini önlemek için uygun conta yerleştirilmiş sert bir muhafaza içinde monte edildiğinden emin olun. Birimi panel yüzüne sabitlemek için sağlanan montaj donanımını kullanın.
- Topraklama: Şasi üzerindeki özel topraklama terminalini doğrulanmış temiz bir toprak hattına bağlayın. Bu, ekranda titreme veya dokunmatik kontrolcüde kararsızlık yaratabilecek elektromanyetik girişimi (EMI) azaltır.
- Kablolama: Ethernet ve güç kablolarını, yüksek voltajlı AC hatlarından ayrı kanallardan geçirin; bu, parazit ve iletişim bütünlüğü sorunlarını önler.
- Termal Yönetim: Birim fan içermese de, arka ısı emici alan çevresinde doğal hava akışı ve pasif ısı dağılımı için yeterli boşluk bırakın.
- İnceleme: Periyodik olarak tutma donanımının sıkılığını ve contaların bozulma belirtisi göstermediğini kontrol edin; bu, yüksek nemli ortamlarda kontaminasyon riskini azaltır.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
