Ürün Detayları

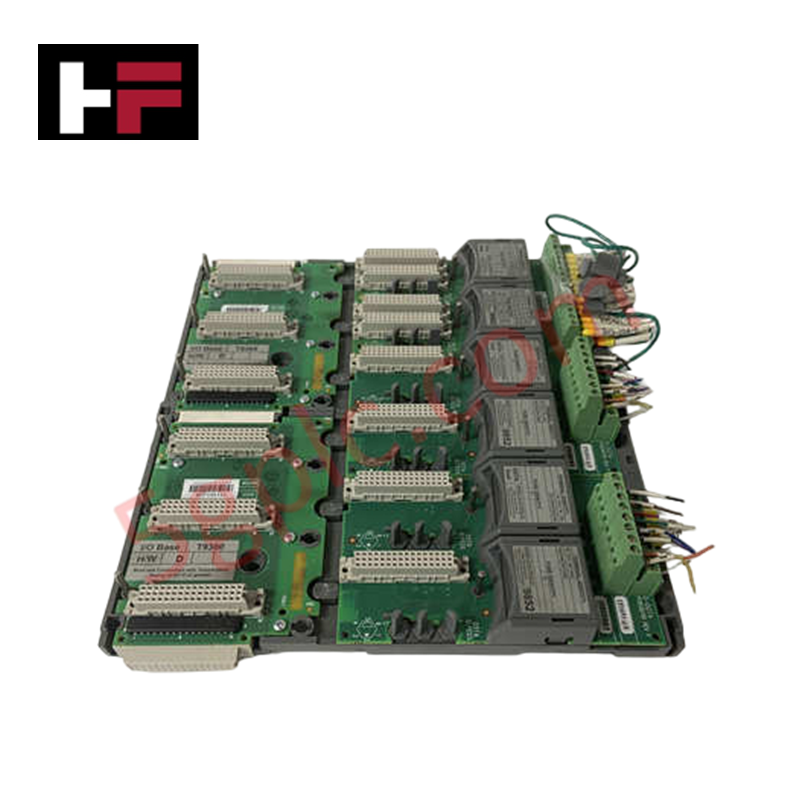

ICS Triplex T9831, 9831 Analog Giriş Sonlandırma Grubu olarak da kataloglanır ve ICS Triplex Trusted sistemlerinde 16 kanallı analog sinyal alımı ile kablo sonlandırma için özel bir donanım bileşeni olarak çalışır. Simpleks ve ortak hatlı kablolama yapılandırmalarını destekleyen bu grup, saha sensörlerinden gelen yalıtımsız analog girişleri koşullandırır ve -20 ile +60 °C (-4 ile +140 °F) çalışma sıcaklığı aralığında doğrudan sistem giriş modüllerine yönlendirir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | T9831 (9831) |
| Marka | ICS Triplex |
| Menşei | Birleşik Krallık |
| Ağırlık | 1,2 kg (2,65 lb) |
| Boyutlar | 17,5 cm x 15,4 cm x 8,6 cm |
| Çalışma Sıcaklığı | -20 ile +60 °C (-4 ile +140 °F) |
| Güç Tüketimi | Pasif Sonlandırma (Yalnızca Hat Kaybı) |
| Kanal Kapasitesi | 16 Analog Giriş Kanalı |
| Kablolama Yapılandırması | Simpleks ve Ortak Hatlı Modlar |
| Yalıtım Türü | Yalıtımsız Giriş Yapısı (Harici Yalıtım Gerekir) |
| Sertifikalar | CE, UL |
| Sistem Uyumluluğu | ICS Triplex Trusted Serisi Kontrol Sistemleri |
Üçlü Modüler Yedeklilik ve Sinyal Koşullandırma
ICS Triplex T9831 sonlandırma grubu, SIL3 sertifikasyon gereksinimlerini karşılamak üzere tasarlanmış üçlü modüler yedeklilik (TMR) 2oo3 mimarisindeki kontrol platformlarına gelen saha sinyallerini yönlendirir. 16 kanalın tamamında saha kabloları, sistem arka paneline giden kanal yönlendirmesinin bütünlüğünü koruyan yüksek yoğunluklu konektör bloklarında sonlandırılır. Arıza güvenli durum yürütmesi gerektiren yapılandırmalarda modül, saha devreleri ile dahili işleme mantığı arasındaki galvanik yalıtımı korumak için harici sinyal yalıtıcılarını destekler.
Sık Sorulan Sorular
S: T9831 grubundaki simpleks ve ortak hatlı kablolama yapılandırmaları arasındaki fark nedir?
Y: Simpleks yapılandırma, her kanal için bağımsız devre dönüş yolları sağlarken ortak hatlı yapılandırma, çok kanallı saha kablolamasını basitleştirmek amacıyla negatif dönüş hatlarını ortak bir bara üzerinde birleştirir.
S: T9831 sonlandırma grubu, kanallar arasında dahili galvanik yalıtım sağlar mı?
Y: Hayır. T9831, sinyal yalıtımının sistem tasarımı gerektiriyorsa yalıtımlı saha transmiterleri veya bariyer modülleri tarafından harici olarak sağlanması gereken yalıtımsız bir giriş yapısına sahiptir.
Saha Kurulum Kılavuzu
- T9831 grubunu, entegre montaj braketlerini kullanarak pano kabini DIN rayına veya şasi plakasına güvenli bir şekilde monte edin.
- 4-20 mA veya gerilim analog sinyal devrelerini vidalı terminal bloklarına bağlamadan önce saha kablolarının enerjisiz olduğunu doğrulayın.
- Sinyal kablosu ekranlarını, yalıtımsız saha hatları boyunca birden fazla topraklama döngüsü oluşturmaktan kaçınarak belirlenmiş pano koruma topraklama barasına bağlayın.
- Çok pimli arayüz kablosunu T9831 grubundan ilgili Trusted giriş modülü arka panel konektörüne bağlayın ve sabitleme vidalarını kilitleyin.
