Ürün Detayları

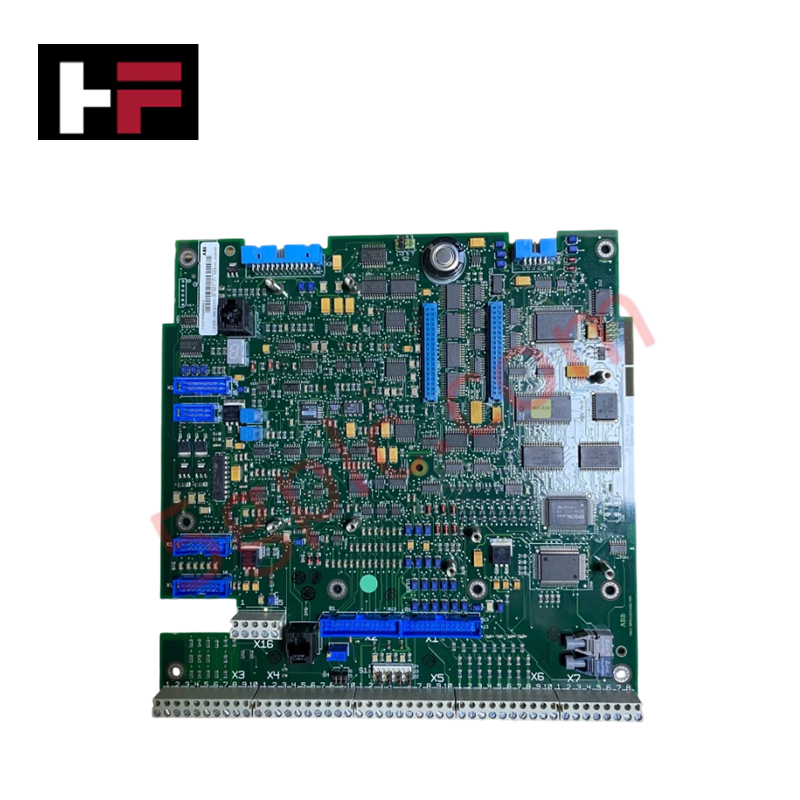

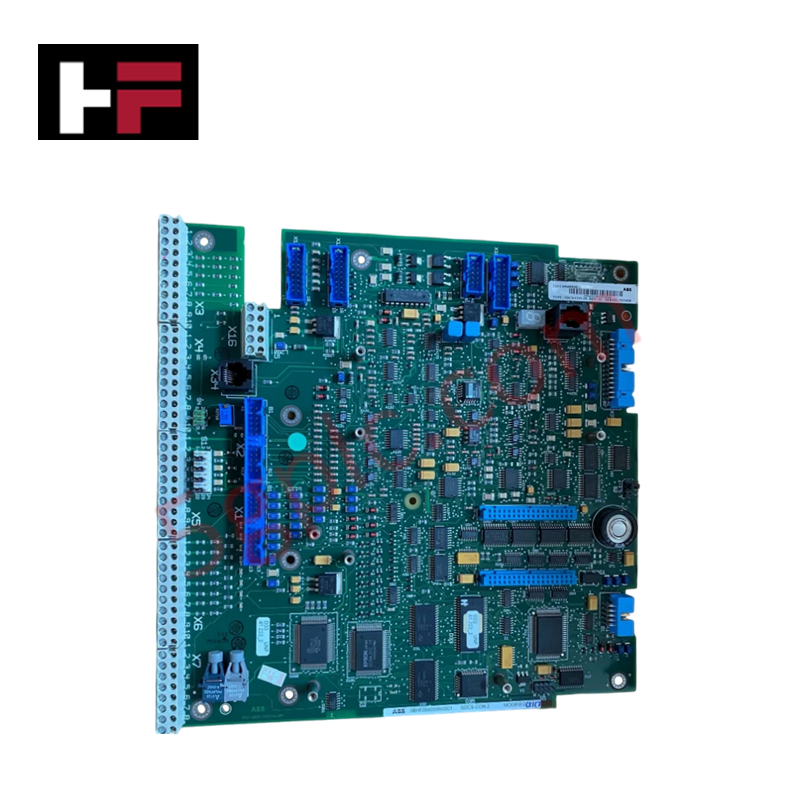

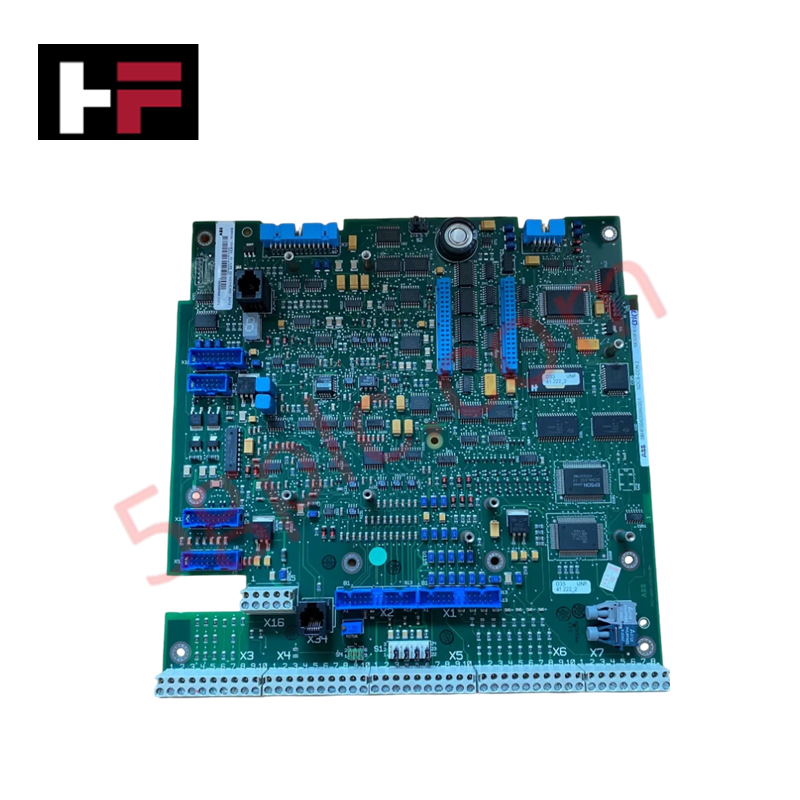

DCS ve DC sürücü kontrol düzeneklerinde darbe ateşleme yürütme ve dijital hız düzenlemesi için yapılandırılmış olan ABB SDCS-CON-2B 3ADT309600R0012, ayrıca SDCS-CON-2B Kontrol Kartı olarak da kataloglanmıştır ve doğrudan fiziksel/elektriksel yürütme sağlar. Kart, enkoder geri besleme sinyallerini işler, kapalı döngü akım düzenlemesini yönetir ve ana devre güç yarı iletkenleri ile doğrudan sürücü veri yolu bağlantıları aracılığıyla arayüz kurar. Gerçek zamanlı kontrol zamanlama gereksinimlerini karşılamak için önceden yüklenmiş DC15 firmware ile özel işlemci mimarisi barındırır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | SDCS-CON-2B 3ADT309600R0012 |
| Marka | ABB |
| Menşei | İsveç |
| Ağırlık | 0,25 lbs (0,11 kg) |
| Boyutlar | Standart ABB sürücü kontrol kartı form faktörü |
| Çalışma Sıcaklığı | 0 ila +55 °C |
| Güç Tüketimi | Dahili sürücü arka plan / güç kaynağı kartı üzerinden beslenir |
| Kategori | PC Kartı PLC / Eklenti Kartı |
| Firmware Versiyonu | Yazılım DC15 |
| Sinyal Arayüzü | Dijital G/Ç, Darbe Enkoder Girişi, Sürücü Veri Yolu Bağlantısı |
Arka Plan Veri Yolu İletişim Hızı ve Firmware Uyumluluğu
SDCS-CON-2B kartı, ana kontrol işlemcisi, güç arayüz birimleri ve genişletme G/Ç modülleri arasında belirlenmiş veri alışverişi için tasarlanmış özel bir dahili sürücü veri yolu yapısı kullanır. Firmware flash uyumluluğu, DC15 yazılım yapısı altında talimat işleme sürecinin sorunsuz olmasını sağlar ve tristör köprüsü ateşleme dizileri için sıkı yürütme zamanlamasını korur. Yüksek hızlı arka plan sinyalleme, talimat gecikmesini en aza indirir ve endüstriyel sürücü sistemlerinde hızlı yük adımı geçişlerinde kontrol döngüsü kararsızlığını önler.
Sıkça Sorulan Sorular
S: Mevcut bir SDCS-CON-2B kartı değiştirilirken firmware uyumluluğu ile ilgili hangi önlemler alınmalıdır?
C: Değiştirilen birimlerin, orijinal işlemciye yüklü sistem firmware sürümü (örneğin DC15) ile eşleşmesi gerekir; aksi takdirde parametre uyumsuzluğu hataları ve güç açılışında sürücü başlatma hataları oluşabilir.
S: SDCS-CON-2B kontrol kartı sürücü çalışırken sıcak takas yapılabilir mi?
C: Hayır. Kartı çıkarıp takmadan önce sürücü çerçevesine ve tüm yardımcı 24 VDC kontrol devrelerine güç tamamen izole edilmelidir; aksi halde elektriksel dalgalanmalardan dolayı kalıcı bileşen hasarı oluşabilir.
Saha Kurulum Kılavuzu
- Tüm birincil güç beslemelerini ve yardımcı beslemeleri sürücü muhafazasından kesin. Kartı ellemeden önce kalibre edilmiş bir dijital multimetre ile sıfır enerji durumunu doğrulayın.
- Sıkı elektrostatik deşarj (ESD) önlemlerine uyun. Baskılı devre kartı montajını açmadan veya ellemeden önce metal şasiye bağlı topraklı bir bileklik takın.
- Kartı sürücü rafındaki montaj kart kılavuzları ile hizalayın. Kenar konnektörleri arka plan soketine tam oturana kadar ünitenin yerine güvenli şekilde kaydırın.
- Tüm tutucu vidaları elle sıkma torku ile (0,6 Nm’yi aşmayacak şekilde) sıkın; böylece yeterli mekanik tutuş ve metal mesnet noktaları üzerinden koruyucu topraklama sağlanır.
- Saha kabloları, darbe enkoder kabloları ve seri iletişim bağlantılarının, muhafaza giriş glandı yakınında tek bir noktada topraklanmış bükümlü-kalkanlı çiftler kullanılarak yapılmasını sağlayın.
