Ürün Detayları
Modül Performans Genel Bakışı

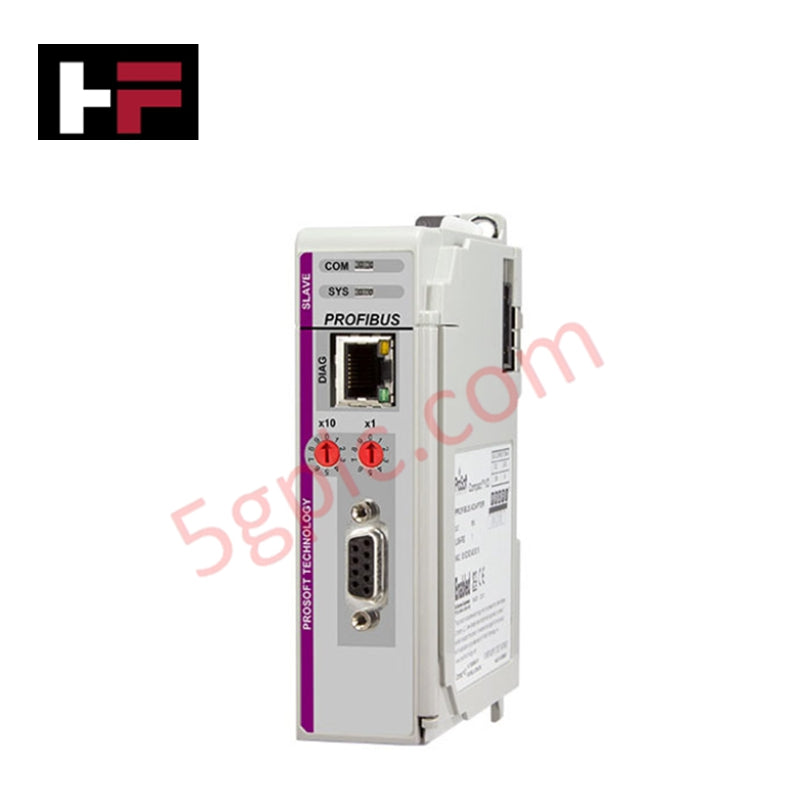

ILX69-PBS (Parça Numarası: ILX69-PBS) Allen-Bradley CompactLogix L1, L2 veya L3 işlemcilerini PROFIBUS DP ağına entegre etmek için tasarlanmış yüksek hızlı iletişim geçididir. Güçlü bir DPV1 Köle olarak çalışan bu modül, Rockwell Automation arka planı ile bir PROFIBUS Ana bilgisayarı arasında döngüsel G/Ç verisi ve döngü dışı mesajlaşmanın sorunsuz değişimini sağlar. Temel avantajı, karmaşık iletişim görevlerini işlemciden alarak denetleyici tarama sürelerinin en iyi şekilde korunmasını sağlayan donanım entegreli protokol yığınıdır.
Teknik Özellikler ve Veri Sınırları
ILX69-PBS yüksek yoğunluklu veri ortamları ve sıkı endüstriyel zamanlama gereksinimleri için tasarlanmıştır.
-
Maksimum G/Ç Veri Hızı: Her taramada 244 bayta kadar Giriş verisi ve 244 bayta kadar Çıkış verisini destekler.
-
İletim Hızı: 12.000 kbit/s (12 Mbps) kadar otomatik baud hızı algılama.
-
Protokol Desteği: PROFIBUS DPV0 ve DPV1 (Gelişmiş tanılama için döngü dışı mesajlaşma).
-
Arka Plan Uyumluluğu: Standart 1769 CompactLogix kasası veya dağıtık 1769 G/Ç rafları.
-
Akım Tüketimi: 5 VDC’de 500 mA.
-
Fiziksel Bağlantı: Standart PROFIBUS pin dizilimine sahip tek DB9 dişi konnektör.
-
Ağırlık: Yaklaşık 1,0 kg (2,20 lbs).
-
GSD Dosyası: Ana bilgisayar tarafı yapılandırması için gereklidir (üretici tarafından sağlanır).
Entegrasyon SSS
Modül Rockwell ortamında nasıl yapılandırılır? Yapılandırma ProSoft Configuration Builder (PCB) aracı ile yapılır. Studio 5000 veya RSLogix 5000 için modül, bir Eklenti Profili (AOP) aracılığıyla veya sağlanan Eklenti Talimatları (AOI) kullanılarak genel modül profili ile entegre edilip G/Ç verileri denetleyici etiketlerine eşlenir.
Modül harici bir güç kaynağına ihtiyaç duyar mı? Hayır, ILX69-PBS çalışma gücünü doğrudan 1769 arka planından alır. Ancak, PROFIBUS kablosunun her iki ucunda da segmentin yüksek baud hızlarında sinyal bütünlüğünü sağlamak için uygun şekilde sonlandırılması gerekir.
Uygulama Senaryoları
ILX69-PBS genellikle Allen-Bradley CompactLogix sisteminin Siemens tabanlı bir PLC’ye veya daha büyük PROFIBUS kontrollü SCADA ağına rapor vermesi gereken karma üretim tesislerinde kullanılır. Yüksek hızlı hareket senkronizasyonu ve karmaşık ölçüm verisi toplama için idealdir.
