Ürün Detayları

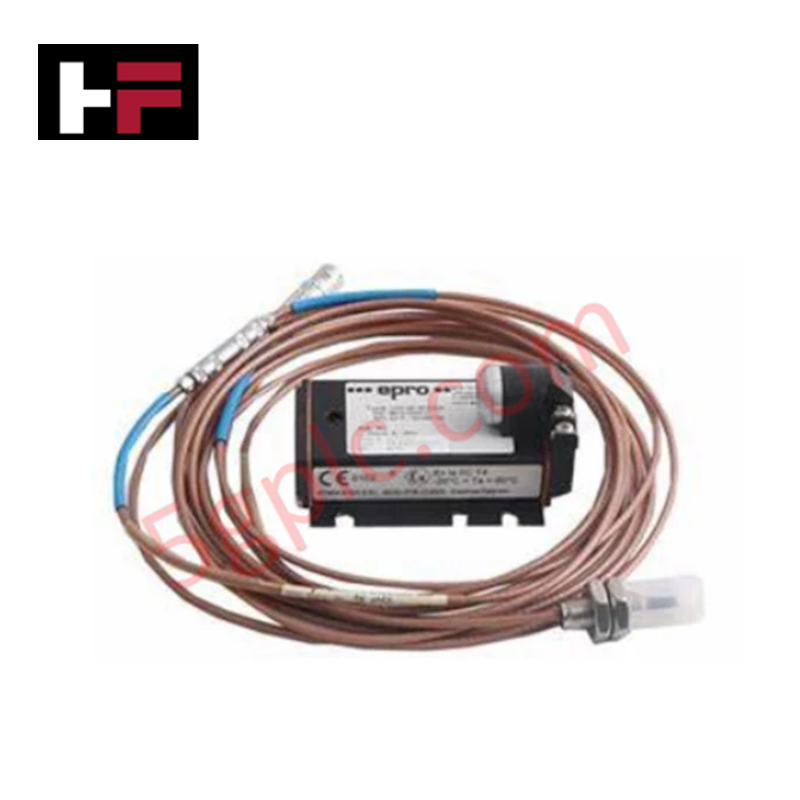

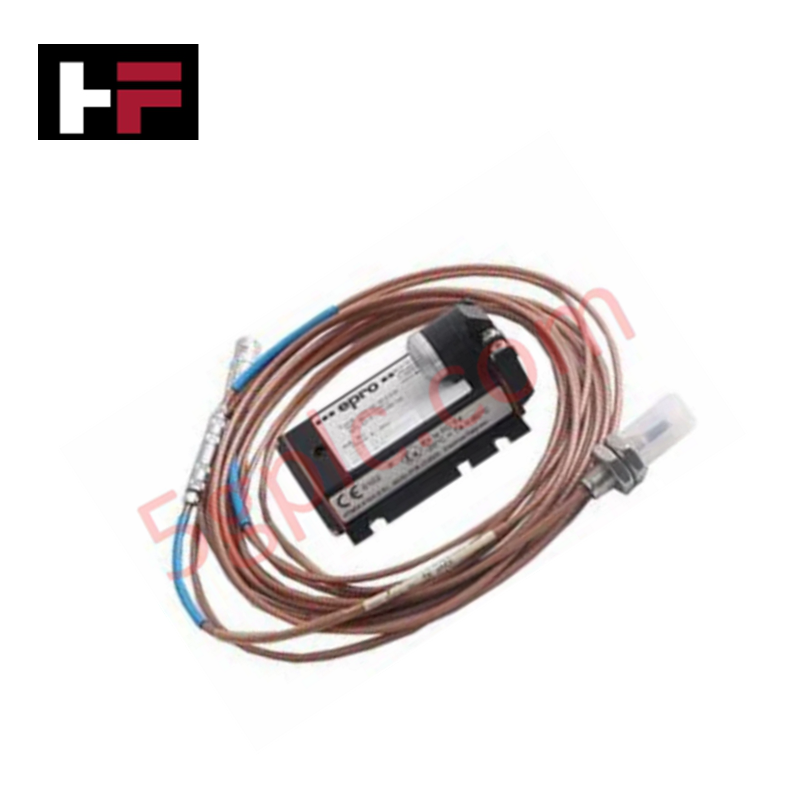

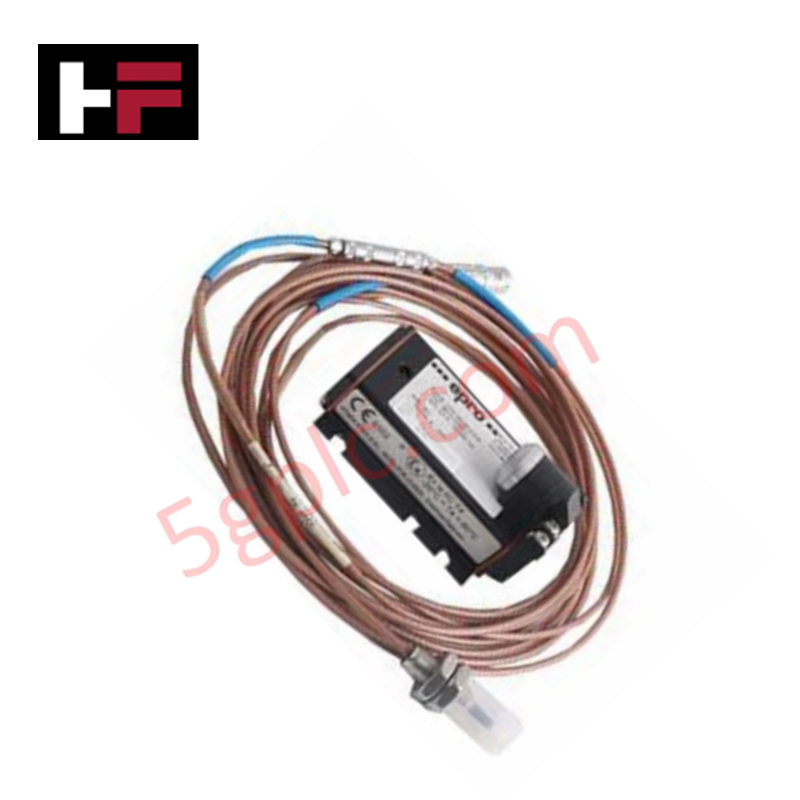

Türbin makinelerinde yüksek hassasiyetli yer değiştirme ve titreşim izleme için yapılandırılmış olan Emerson Epro PR6423/003-130 (PR6423/003-130 Eddy Akım Sensörü), CON021 dönüştürücü ile birlikte doğrudan fiziksel/elektriksel uygulama sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | PR6423/003-130 + CON021 |
| Marka | Emerson Epro |
| Menşei | Almanya |
| Ağırlık | Yaklaşık 0,25 kg |
| Boyutlar | Standart prob muhafazası ve dönüştürücü geometrisi |
| Çalışma Sıcaklığı | -35 °C ile +200 °C arası (Sensör) |
| Güç Tüketimi | Nominal uyarım gereklidir |
| Ölçüm Aralığı | 2,0 mm |
| Duyarlılık | 8 V/mm |
| Nominal Boşluk | 1,5 mm |
Boşluk Voltajı Doğrulaması (-10 VDC hedefleri)
Sistem, yer değiştirme tespiti için elektromanyetik alan oluşturan bir osilatör devresi kullanarak dönüştürücü probu sürer. Doğru doğrusal sonuçlar elde etmek için devreye alma sırasında boşluk voltajının hassas doğrulanması gereklidir. Dönüştürücü, çıkış karakteristiğini fiziksel ölçüm boşluğunun orta noktası olan -10 VDC nominal hedefi etrafında merkezler. Bu -10 VDC temel seviyesinin korunması, doğru sinyal takibi için zorunludur; önemli sapmalar mekanik hizalanma hatası, dönüştürücü doygunluğu veya iletken hedef yüzeyin bozulduğunu gösterir.
Sıkça Sorulan Sorular
S: CON021 dönüştürücü farklı prob tipleriyle kullanılabilir mi?
C: CON021, belirli PR6423 serisi problarla eşleştirilmiş bir sistem olarak kalibre edilmiştir. Diğer prob aralıklarıyla değiştirildiğinde doğrusal hata ve yanlış duyarlılık ölçeklendirmesi oluşur.
S: IP66 koruma derecesi konnektör arayüzü için geçerli midir?
C: IP66 derecesi sensör başlığı ve kablo montajı için geçerlidir. Elektrik konnektörü genellikle korumalı ortamlar için derecelendirilmiştir; yüksek basınçlı sıvı maruziyeti olan alanlarda uygun çevresel koruma sağlanmalıdır.
Saha Montaj Kılavuzu
- Transdüseri, dış mekanik gürültü ve muhafaza yorgunluğunu en aza indirmek için rijit, titreşim izoleli bir braket içine monte edin.
- Ölçüm hedef yüzeyinin temiz ve iletken olmayan kaplamalardan arındırılmış olmasına dikkat edin, böylece gerekli elektriksel iletkenlik korunur.
- PEEK sensör ucuna temas hasarını önlemek için nominal hava boşluğunu 1,5 mm olarak, metal olmayan bir kalınlık ölçer ile ayarlayın.
- Sinyal kablolarını topraklanmış metalik boru içinde yönlendirin ve elektromanyetik girişimi azaltmak için hatları yüksek akımlı AC güç hatlarından fiziksel olarak ayırın.
- Toprak döngüsü akımı enjeksiyonunu önlemek için sinyal kalkanını sadece izleme sistemi rafında sonlandırın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
