Ürün Detayları

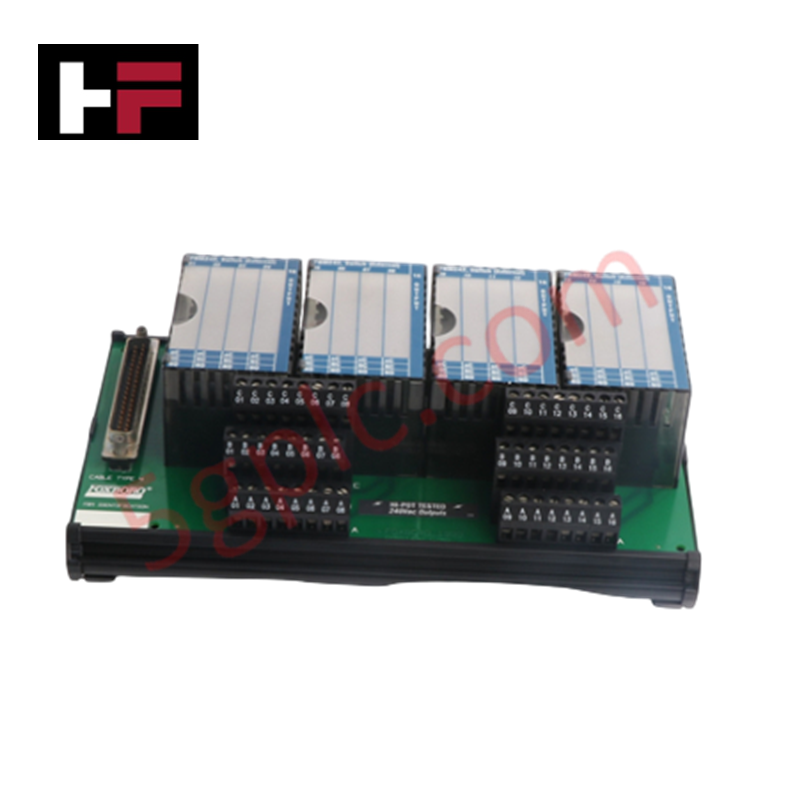

I/A Serisi kontrol ağlarında yüksek yoğunluklu ayrık sinyal dağıtımı için yapılandırılmış olan Foxboro P0916NG (P0916NG Terminal Montajı), doğrudan fiziksel/elektriksel yürütme sağlar. Bu donanım bileşeni, kontrol işlemcilerinden saha cihazlarına sinyal iletimini kolaylaştıran 16 ayrık çıkış kanalı için birincil arayüz olarak hizmet verir ve endüstriyel yük kontrolü için yapılandırılabilir hata güvenli durumları destekler.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | P0916NG |
| Marka | Foxboro |
| Menşei | Üretici Standardı |
| Ağırlık | 0,5 kg |
| Boyutlar | 100 mm x 60 mm x 25 mm |
| Çalışma Sıcaklığı | -40 °C ile 70 °C arası |
| Güç Tüketimi | Pasif (Döngü beslemeli) |
| Çıkış Kanalları | 16 ayrık kanal |
| Gerilim Aralığı | 15-60 VDC, 120 VAC/125 VDC, 240 VAC |
| Akım Değeri | Kanala göre 2 A |
DCS Proses Enstrümantasyon Bağlantısı
P0916NG, kapsamlı kanal-kanal izolasyon mimarisi ile sinyal bütünlüğünü sağlar; 16 ayrık çıkışın her birini toprak ve bitişik devrelerden etkili şekilde ayırır. Bu izolasyon, ortak mod gürültüsünü en aza indirir ve yerel saha arızaları sırasında I/O veri yolunda hata yayılımını önler. Montaj, geniş voltaj dalgalanmalarında düşük empedans koruyacak şekilde tasarlanmıştır ve ikincil arayüz modülleri ile entegre edildiğinde 4-20 mA HART döngü protokolü ortamlarını destekler. Standartlaştırılmış kanal-kanal izolasyon parametreleri, dış aktüatörlerden kaynaklanan elektromanyetik girişimin kontrol işlemcisinin lojik seviyesini etkilememesini garanti eder.
Sıkça Sorulan Sorular
S: P0916NG farklı voltaj seviyelerinde eşzamanlı çalışmayı destekliyor mu?
C: Evet, 16 kanal elektriksel olarak izole edilmiştir; aynı montaj içinde ayrı kanallarda 15 VDC’den 240 VAC’ye kadar karışık voltajlı saha uygulamalarına izin verir.
S: Bu montaj sıcak değişim (hot-swap) bakım prosedürleri ile uyumlu mu?
C: P0916NG statik sonlandırma için tasarlanmıştır. Modül değişimleri sırasında saha kabloları bağlı kalabilir ancak ark flaşını önlemek için sistem gücü, saha güvenlik prosedürlerine uygun olarak izole edilmelidir.
Saha Kurulum Kılavuzu
- P0916NG ünitesini I/O kabininde standart bir DIN rayına monte edin; IP20 çevresel sınıflandırmasına uygun olarak ısıl dağılım için yeterli boşluk bırakın.
- Tüm saha kablolarını yüksek iletkenlikli ferrüller kullanarak sonlandırın; 2 A kanal yük sınırı altında temas alanını maksimize edin ve direnci minimize edin.
- Sinyal korumasının galvanik izolasyon etkinliğini korumak için belirlenmiş toprak ortak veri yoluna bağlandığından emin olun.
- Özellikle karışık AC ve DC endüktif yüklerle arayüz oluştururken, sistem güç açılmadan önce kanal polaritesini doğrulayın.
- FBM242 modülü ile bağlantı öncesinde arka panel arayüzünü kir ve korozyon açısından kontrol ederek belirleyici iletişimi sağlayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
