Ürün Detayları

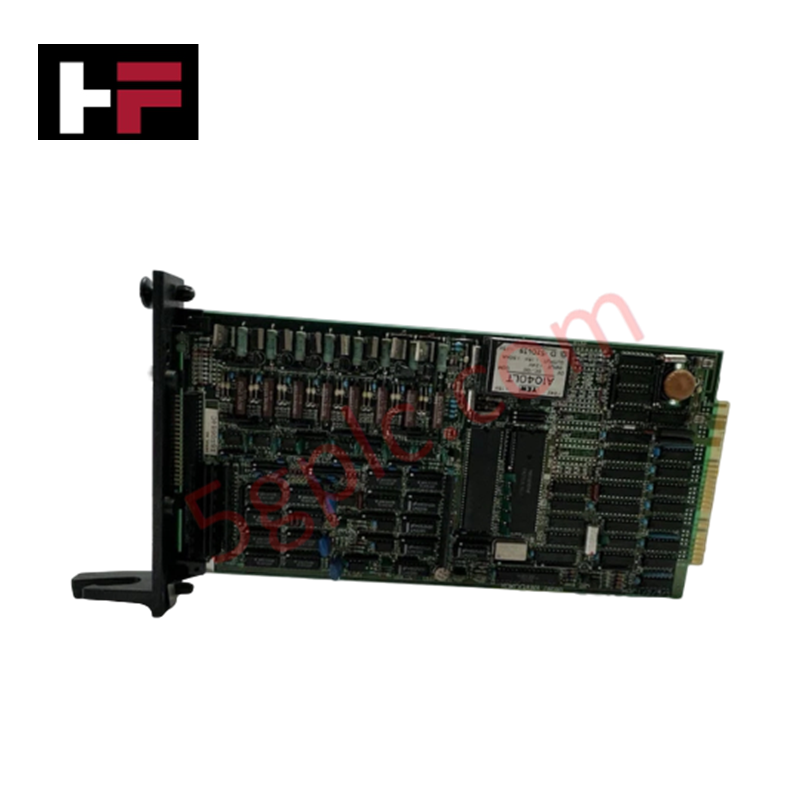

Yokogawa MAC2*B, MAC2 Analog Kontrol Kartı olarak da kataloglanan, Yokogawa CENTUM DCS platformlarında çoklu analog sinyal koşullandırma ve proses değişkeni kontrolü için kullanılan özel bir donanım bileşenidir. Kart, raf arka paneli üzerinden saha cihazları ile merkezi proses kontrolörleri arasındaki gerçek zamanlı sinyal dönüşümünü ve döngü yürütme işlemlerini gerçekleştirerek birden fazla bağımsız analog G/Ç kanalını yönetir.
Sonek Açılımı ve Model Matrisi
| Kod Öğesi | Teknik Özellik / Açıklama |
|---|---|
| MAC2 | Çok noktalı analog kontrol kartı/board serisi için temel model tanımı |
| *B | Terminal arayüzü yapılandırmasını ve donanım montaj revizyonunu belirten B Revizyonu stil kodu |
Donanım Teknik Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | MAC2*B |
| Marka | Yokogawa |
| Menşei | Japonya |
| Ağırlık | 0,7 kg |
| Boyutlar | Standart CENTUM yuva kartı formatı |
| Çalışma Sıcaklığı | 0 °C ila 50 °C |
| Güç Tüketimi | 24 VDC +/-10% |
| Sinyal Koşullandırma | Çok kanallı analog giriş ve çıkış dönüşümü |
| Döngü Sinyali Aralığı | 4-20 mA DC / 1-5 V DC analog proses döngüleri |
| Sistem Entegrasyonu | Yokogawa CENTUM DCS Serisi |
Kanal-Kanal İzolasyonu ve DCS Proses Döngüsü Kontrolü
MAC2*B analog kontrol kartı, CENTUM DCS sisteminin arka paneli üzerinden analog sinyal döngülerini işler. Galvanik kanal-kanal izolasyonuna sahip olan donanım, topraklama döngüsü akımlarını ve ortak modlu elektriksel gürültüyü bastırmak için bağımsız proses değişkeni kanallarını birbirinden ayırır. Kart, 4-20 mA HART döngü protokolü sinyallerini ve basınç, debi ve sıcaklık değişkenleri gibi analog girişleri koşullandırarak fiziksel saha ölçümlerini, kanal karışması olmadan sürekli kapalı döngülü DCS yürütmesi için sayısallaştırılmış değerlere dönüştürür.
Sık Sorulan Sorular
S: MAC2*B kartındaki kanal-kanal izolasyonunun temel işlevi nedir?
C: Bağımsız galvanik kanal izolasyonu, saha transmiterleri ile DCS arka paneli arasındaki topraklama döngüsü yollarını ortadan kaldırarak ortak modlu gürültünün bitişik kanallardaki sinyal dönüşümünü bozmasını önler.
S: MAC2*B analog kontrol kartını beslemek için hangi besleme gerilimi aralığı gereklidir?
C: Kart, +/-10% izin verilen gerilim toleransına sahip nominal 24 VDC besleme ile çalışır (21,6 VDC ila 26,4 VDC).
S: Saha sinyal kabloları kart montajına nasıl bağlanır?
C: Sinyal kabloları, belirlenmiş kart yuvasındaki vidalı terminal blokları üzerinden bağlanır; bu bloklar proses sinyallerini doğrudan MAC2*B kartının arka panel kenar konnektörüne yönlendirir.
Saha Montajı Talimatları
- Kart Montajı: MAC2*B kartını belirlenmiş CENTUM kart yuvasının kılavuz raylarına dikey olarak kaydırın. Arka konnektör arka panele oturana kadar sıkıca bastırın, ardından üst ve alt sabitleme elemanlarını kilitleyin.
- Sinyal Kablolaması: 4-20 mA döngü kablolarını bükümlü, ekranlı çift kablo kullanarak yönlendirin. Endüktif gürültü kuplajını önlemek için yüksek gerilimli AC iletkenlerinden en az 300 mm uzaklık bırakın.
- Ekran Sonlandırması: Kablo ekranı drenaj tellerini kabin fonksiyonel topraklama (FE) barasında tek bir noktadan topraklayın. Ekranları hem saha cihazı hem de DCS paneli tarafında toprağa bağlamayın.
- Güç Beslemesi Doğrulaması: Döngü devreye alma işleminden önce, beslemenin 21,6 VDC ila 26,4 VDC çalışma sınırları içinde kaldığını doğrulamak için tam döngü yükü altında arka panel güç rayı gerilimini ölçün.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
