Ürün Detayları

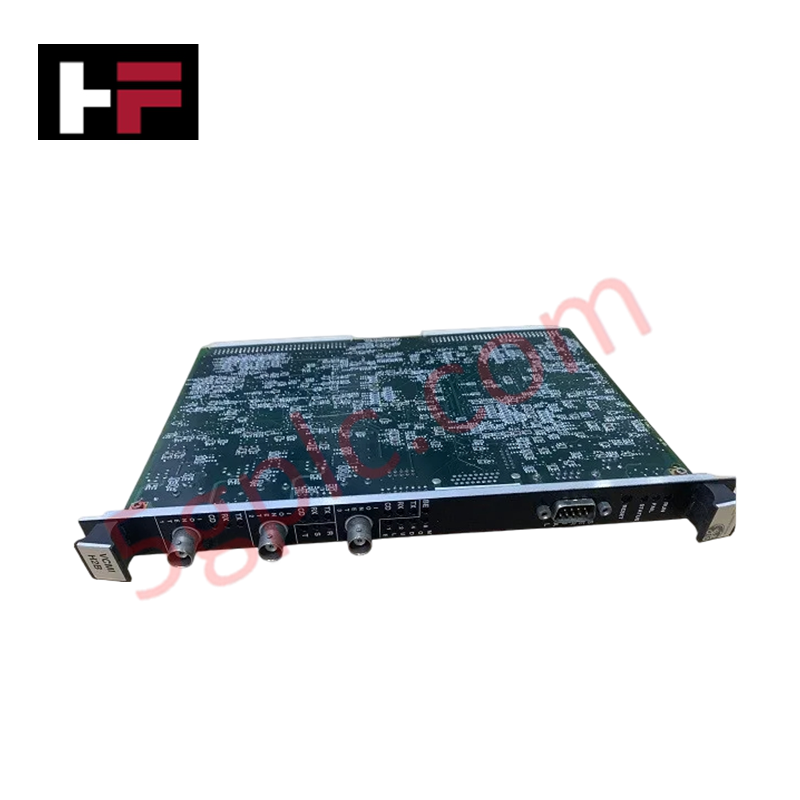

Mark VI kontrol sistemlerinde raf iletişim yönetimi ve ağ senkronizasyonu için yapılandırılan GE IS200VCMIH2BCC (IS200VCMI Veri Yolu Ana Denetleyici Kartı), doğrudan fiziksel/elektriksel uygulama sağlar.
Ek Açıklaması ve Model Matrisi
IS200VCMIH2BCC katalog kodu, belirli yapısal ve işlevsel tasarım parametrelerini belirtir:
- IS200: Standart Mark VI serisi baskılı devre kartı grubu.
- VCMI: VME İletişim Arayüzü kartını belirten işlevsel kısaltma.
- H2: Belirlenmiş konnektör ve bileşen yerleşimlerine sahip donanım grubu 2 varyantı.
- B: Birincil işlevsel revizyon seviyesi B.
- C: İkincil işlevsel revizyon seviyesi C.
- C: Baskı devre tasarımı/firmware revizyon seviyesi C.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | IS200VCMIH2BCC |
| Marka | General Electric |
| Menşei | ABD |
| Ağırlık | 0.45 kg |
| Boyutlar | 20 x 160 x 233 mm (6U tek yuvalı VME) |
| Çalışma Sıcaklığı | 0 - 60 derece C |
| Güç Tüketimi | 12 W |
| Sistem Serisi | Mark VI |
| Form Faktörü | 6U yüksekliğinde VME kartı (0.787 inç genişlik) |
| Yerleşik İşlemci | Texas Instruments TMS320C32 |
| MPU Darbe Hızı Aralığı | 2 Hz - 20 kHz |
| Kart İşlevi | VME Veri Yolu Ana Denetleyicisi |
| Ağ Arayüzü | IONet sistem kontrol ağı arayüzü |
Arka Panel Veri Yolu İletişim Hızı ve Firmware Flash Uyumluluğu
Yerleşik Texas Instruments TMS320C32 dijital sinyal işlemcisi tarafından çalıştırılan IS200VCMIH2BCC, yerel 6U VME G/Ç raflarındaki deterministik arka panel veri yolu iletişim hızını yönetir. Veri yolu ana denetleyicisi olarak kart, G/Ç kartlarının veri örnekleme döngülerini koordine eder ve zaman damgalı geri bildirimleri ana sistem kontrol ağına (IONet) iletir. Entegre bellek bileşenleri, bağlı terminal kartları ve raf modülleri arasında sıkı firmware flash uyumluluğunu koruyarak yüksek yoğunluklu G/Ç yoklama işlemleri sırasında zamanlama titreşimini önler.
Sık Sorulan Sorular
S: IS200VCMIH2BCC, Mark VI VME rafı içinde hangi temel görevi üstlenir?
C: VME veri yolu ana denetleyicisi (VCMI) olarak görev yapar; yerel raf G/Ç kartları, ana denetleyici ve IONet kontrol ağı arasındaki veri alışverişini yönetir.
S: Yerleşik mantık yürütmeyi hangi işlemci mimarisi destekler?
C: Kart, yerel veri yolu tahkimi ve veri serileştirme işlemlerini gerçekleştirmek için Texas Instruments TMS320C32 dijital sinyal işlemcisini kullanır.
S: IS200VCMIH2BCC, VME arka paneli enerjiliyken çalışırken değiştirilebilir mi?
C: Hayır, arka panel veri yolunun kesintiye uğramasını ve donanımın zarar görmesini önlemek için 6U kart çıkarılmadan veya takılmadan önce VME rafının gücü tamamen izole edilmelidir.
Saha Kurulum Yönergeleri
IS200VCMIH2BCC kartını takmadan veya çıkarmadan önce VME rafı muhafazasına gelen ana güç kaynağının kapatıldığından emin olun. Kabin çerçevesinin boyasız metal bir yüzeyine bağlı ESD bilekliği kullanarak kendinizi topraklayın. 6U kartı, belirlenen VME yuvasının üst ve alt kılavuz raylarıyla hizalayın; arka DIN konnektörleri arka panelle hizalanana kadar kartı içeri doğru kaydırın ve üst ve alt çıkarma kollarına bastırarak modülü sağlam biçimde yerine oturtun. Grubu yerine sabitlemek ve şasi topraklama bağlantısını tamamlamak için ön panelin üst ve alt kısmındaki sabitleme vidalarını sıkın.
