Ürün Detayları

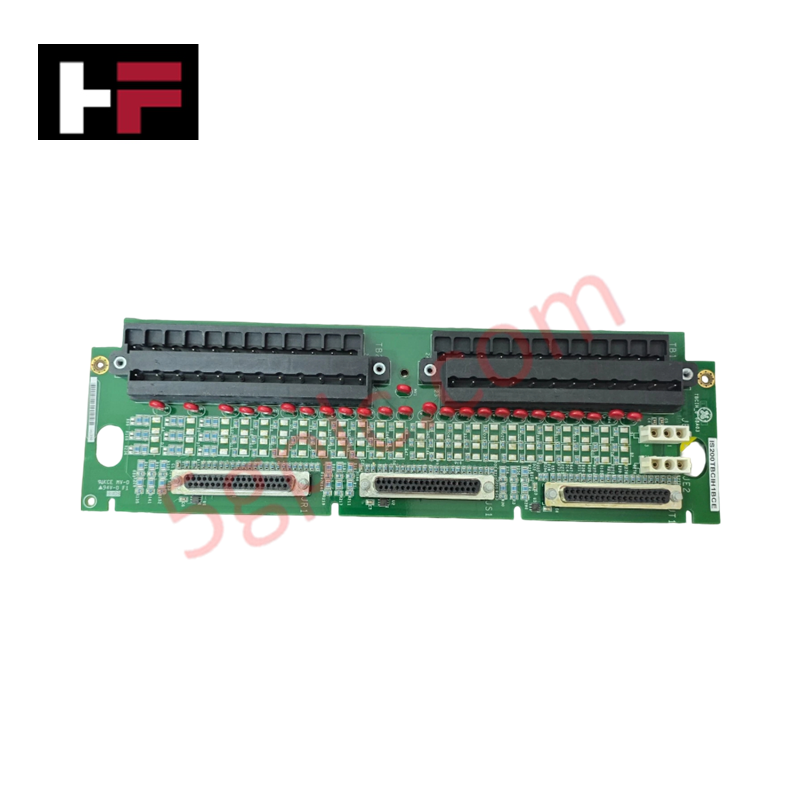

Mark VI uyarma sistemlerinde ayrık sinyal arayüzü için yapılandırılmış olan GE IS200TBCIH1BCE (IS200TBCIH1BCE Kontak Terminal Kartı), kuru kontak giriş sonlandırmasının doğrudan fiziksel olarak gerçekleştirilmesini sağlar. Bu donanım bileşeni, Mark VI kontrol mimarileri genelinde sinyal yönetimi ve gürültü bastırmalı giriş yönlendirmesini gerçekleştirmek için kullanılan birincil TBCI terminal kartı olarak hizmet verir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | IS200TBCIH1BCE |
| Marka | GE |
| Menşei | ABD |
| Ağırlık | Belirtilmemiş |
| Boyutlar | 13,0 inç x 4,0 inç |
| Çalışma Sıcaklığı | -30 °C ile 65 °C arası |
| Güç Tüketimi | Sisteme bağlı |
| Temel Performans | Kuru kontak giriş sonlandırması |
Endüstriyel Kontrol ve Yazılım Uyumluluğu
IS200TBCIH1BCE, birden fazla kuru kontak girişini yönetir ve dış saha cihazları ile Mark VI uyarma kontrol çekirdeği arasında arayüz görevi görür. Kart, yüksek frekanslı parazitlere karşı sinyal bütünlüğünü korumak için özel gürültü bastırma devreleri içerir. Ana kontrolöre bağlantı yoluyla arka plan veri yolu iletişim hızı ve G/Ç yoğunluğu ölçeklendirmesi sağlanarak belirlenebilir sinyal durumu geçişleri garanti edilir. Yazılım flaş uyumluluğu, TBCI tarafından bildirilen kontak durumlarını yorumlayan ana G/Ç paketi tarafından yönetilir. Kart, saha kontakları için tutarlı ıslatma voltajı sağlamak üzere özel bir DC güç kaynağı arayüzü içerir; bu da kontrol döngüsündeki voltaj dalgalanmalarından kaynaklanan sinyal zayıflaması veya yanlış tetiklenme riskini azaltır.
Sıkça Sorulan Sorular
S: IS200TBCIH1BCE sıcak takas (hot-swap) destekliyor mu?
C: Hayır. Terminal kartı olarak IS200TBCIH1BCE, dış saha cihazlarına fiziksel olarak kablolanmıştır. Elektrik tehlikelerini ve giriş kanalı hasarını önlemek için bakım veya kart değişimi öncesinde kontak giriş döngülerine güç verilmemelidir.
S: TBCI kartı kuru kontak olmayan girişlerle uyumlu mu?
C: Kart, kuru kontak girişleri için tasarlanmıştır. Sistem kablolama şemasına uyulmadan kontak terminallerine doğrudan harici voltaj uygulanması, kart üzerindeki gürültü bastırma devrelerine zarar verebilir.
Saha Kurulum Kılavuzu
- Montaj: Kartın standart bir Mark VI muhafazasına monte edildiğinden emin olun. Metal kabin arka panelinden boşluk sağlamak ve kısa devreleri önlemek için sağlanan mesafe deliklerini kullanın.
- Kablolama: Kuru kontak saha kablolarını belirtilen terminal bloklarına bağlayın. Ortak mod gürültüsünü azaltmak için korumalı kablo kullanın ve kalkanların kabin giriş noktasında topraklandığından emin olun.
- Gürültü Bastırma: Kart ortak noktası ile sistem şasi toprak veri yolu arasındaki bağlantının bütünlüğünü kontrol ederek gürültü bastırma devresinin sağlamlığını doğrulayın.
- İnceleme: Özellikle nem seviyelerinin değişken olduğu ortamlarda, terminal bloklarında nem veya korozyon belirtileri için rutin kontrol yapın. Tüm kablo kılıflarının sağlam şekilde sıkıştırıldığından emin olun, böylece yüksek dirençli temas noktaları önlenir.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
