Ürün Detayları

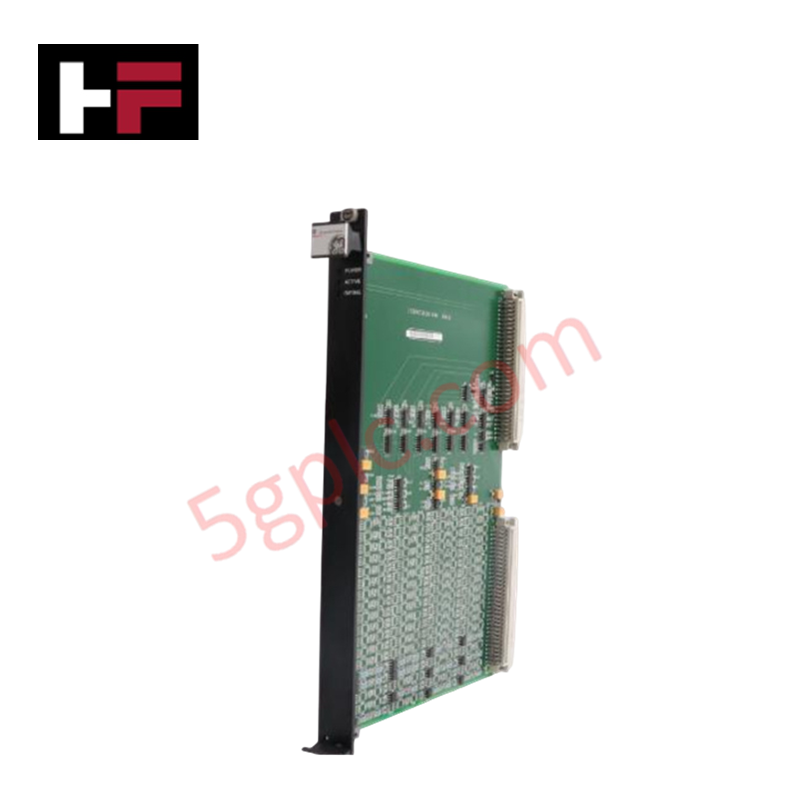

EX2100 uyarma kontrol sistemlerinde kapı darbesi dağıtımı için yapılandırılmış olan GE IS200ESELH1A (IS200ESELH1A Uyarıcı Seçici Kart), güç dönüşüm modüllerine mantık seviyesi sinyal yönlendirmesinin doğrudan fiziksel yürütülmesini sağlar. Bu donanım bileşeni, EX2100 kontrol platformları genelinde EMIO'dan EGPA modüllerine sinyal dağıtımını gerçekleştirmek için kullanılan birincil ESEL1 kartı olarak hizmet verir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | IS200ESELH1A |
| Marka | GE |
| Boyutlar | Standart kontrol kartı form faktörü |
| Çalışma Sıcaklığı | Standart endüstriyel ortam aralığı |
| Güç Tüketimi | Sisteme bağlı |
| Çekirdek Performans | 6 mantık seviyesi darbe sinyali girişi; 1 köprü sürücü |
Backplane Veri Yolu İletişimi ve Deterministik Ağlar
IS200ESELH1A, bağlı EMIO kartından altı mantık seviyesi darbe sinyali alan bir sinyal dağıtım arayüzü olarak çalışır. Bu sinyaller, SCR (Silisyum Kontrollü Doğrultucu) kapı ateşleme dizilerinin hassas kontrolünü sağlamak için özel kablolama yoluyla EGPA kartlarına iletilir. ESEL1 donanım konfigürasyonu, uyarma rafındaki belirli köprü kontrol gereksinimleri için optimize edilmiş tek bir köprü sürücü içerir. Yedekli kontrol uygulamalarında, deterministik çalışma ve hata toleransı sağlamak için iki IS200ESELH1A ünitesinin kurulması gereklidir. Modül, EMIO girişinden son EGPA kapı ateşleme aşamasına kadar düşük gecikmeli sinyal geçişi sağlayarak backplane veri yolu iletişim hızını korur. Firmware flash uyumluluğu ve zamanlama parametreleri, teknik dokümantasyon GEI-100456’da detaylandırıldığı üzere genel EX2100 kontrol mimarisi tarafından yönetilir.
Sıkça Sorulan Sorular
S: IS200ESELH1A sıcak takas (hot-swap) destekliyor mu?
C: Hayır. Kart, SCR kapı ateşleme devresinde aktif bir bileşendir. Uyarıcı enerjiliyken kartın çıkarılması veya takılması kapı darbesi dağıtımını kesintiye uğratır, ateşleme kontrolünün kaybına ve potansiyel sistem kapanmasına yol açar.
S: Bir ESEL1 kartı, ESEL2 veya ESEL3 modeli yerine kullanılabilir mi?
C: Hayır. ESEL1 modeli, ESEL1 grup konfigürasyonuna özgü tek bir köprü sürücü ile tasarlanmıştır. ESEL2 veya ESEL3 grup uygulamalarının köprü sürücü gereksinimleriyle elektriksel uyumluluğu yoktur.
Saha Kurulum Kılavuzu
- Montaj: Kartın kontrol rafına sağlam şekilde oturduğundan ve tüm kablo konnektörlerinin tam olarak takılı olduğundan emin olun. Mekanik stabilite, titreşim nedeniyle oluşabilecek kesintili sinyal sorunlarını önlemek için gereklidir.
- Kablolama: EMIO’dan gelen altı sinyal kablosunun tamamının doğru şekilde ESEL giriş portlarına bağlandığını doğrulayın. Kapı darbesi hatları ile yüksek akımlı güç kabloları arasında parazit veya sinyal bozulmasını önlemek için uygun kablo yönlendirmesi yapın.
- Konfigürasyon: Yedekli sistemlerde, her iki IS200ESELH1A modülünün ilgili kontrol kanallarına doğru şekilde eşlendiğini kontrol edin. Yedek ESEL kartlarının senkronize edilmemesi, birincil ve yedek köprüler arasında ateşleme tutarsızlıklarına neden olabilir.
- İnceleme: Kartı düzenli olarak bileşen aşırı ısınması veya toz birikimi açısından kontrol edin; bu durumlar mantık seviyesi sinyal geçişinin EGPA modüllerine güvenilirliğini etkileyebilir.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
