Ürün Detayları

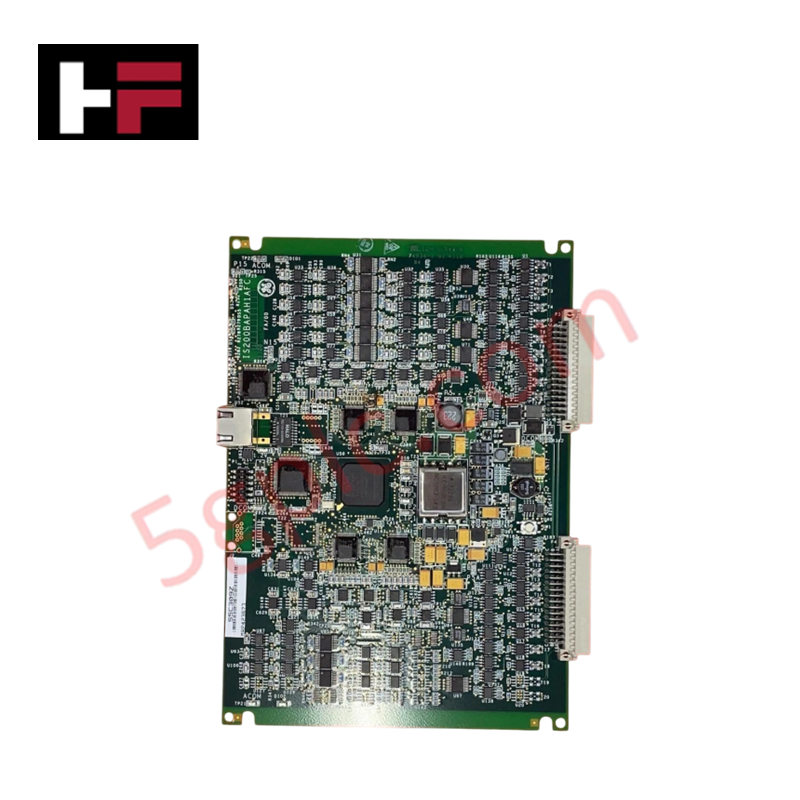

Mark VIe kontrol sistemlerinde yüksek çözünürlüklü sinyal işleme için yapılandırılmış olan General Electric IS200BAPAH1A (IS200BAPAH1A Analog İşlemci), analog sinyal koşullandırma ve A/D dönüşümünün doğrudan fiziksel yürütülmesini sağlar. Bu modül, uyarım regülatörü platformları genelinde yüksek bant genişliğinde veri toplama ve hassas sinyal ölçeklendirmeyi gerçekleştirmek için kullanılan birincil analog işleme arayüzü olarak hizmet verir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | IS200BAPAH1A |
| Marka | General Electric |
| Menşei | ABD |
| Ağırlık | Belirtilmemiş |
| Boyutlar | Standart PCB form faktörü |
| Çalışma Sıcaklığı | Standart endüstriyel ortam aralığı |
| Güç Tüketimi | 3.3 V, 2.5 V, 1.2 V hatları |
| A/D Giriş Kanalları | 24 (16-bit çözünürlük) |
| Sinyal Koşullandırma | 18 diferansiyel kanal; 5 kHz bant genişliğine kadar |
Backplane Veri Yolu İletişimi ve Deterministik Ağlar
IS200BAPAH1A, yüksek hızlı veri toplama yönetimi için entegre bir FPGA mimarisi kullanır ve backplane veri yolu iletişim hızının Mark VIe kontrolör gereksinimleriyle senkronize kalmasını sağlar. Modül, diferansiyel girişlere ve programlanabilir kazançlara (1x, 2x, 4x, 8x) sahip on sekiz analog sinyal koşullandırma kanalını destekler. Sinyal bütünlüğünü korumak için giriş aşamasında 5 kHz bant genişliğini destekleyen anti-alias filtreler bulunur. Deterministik veri işleme, her biri altı kanal olmak üzere toplam yirmi dört 16-bit A/D giriş kanalı tarafından sağlanır; bu kanallar saha tarafı analog girişleri yüksek hassasiyetli dijital verilere dönüştürerek sistem işleme için sunar. Kullanıcılar, modül entegrasyonu sırasında FPGA açılış dizisinin mevcut Mark VIe I/O yoğunluk ölçeklendirme yapılandırmalarıyla uyumlu olmasını sağlamak için firmware flash uyumluluğunu doğrulamalıdır.
Sıkça Sorulan Sorular
S: IS200BAPAH1A, Mark VIe rafında sıcak takas desteği sunuyor mu?
C: Hayır. Kart sıcak takas desteklemez. Modülü çıkarıp takmadan önce tüm saha gücü ve raf seviyesi gücünün kapalı olduğundan emin olun, böylece backplane iletişim pinlerinin zarar görmesi önlenir.
S: Giriş kanalları galvanik olarak izole edilmiş mi?
C: Modül, sinyal koşullandırma için diferansiyel girişler kullanır; ancak, yüksek ortak mod potansiyeline sahip ortamlarda bulunan sensörlere bağlanırken kullanıcıların harici izolasyon bariyerleri uygulaması önerilir.
Saha Kurulum Kılavuzu
- Montaj: Modülü Mark VIe kabinin rehber raylarıyla hizalayın. Backplane konnektörü tamamen oturana kadar sıkıca bastırarak işlemci ile güvenilir iletişimi sağlayın.
- Topraklama: Analog sinyal kalkanlarını ilgili terminal kartındaki belirlenmiş toprak terminallerine bağlayın. Gürültü girişimini en aza indirmek için kabin ortak topraklama ile düşük empedanslı bir yol oluşturun.
- Kablolama: Analog sinyal hatlarını, 5 kHz bant genişliği doğruluğunu korumak için yüksek voltajlı AC veya endüktif yük kablolarından ayrı kanallarda yönlendirin. Paraziti önlemek için dijital I/O hatlarıyla paralel kablolamadan kaçının.
- Test: Dahili çoklayıcı işlevini kullanarak saha girişlerini atlayabilir ve test sinyalleri uygulayabilirsiniz. Bu, gerçek saha tarafı proses değişikliklerine gerek kalmadan sinyal yolunu ve kazanç aşamalarını doğrulamanıza olanak tanır.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
