Ürün Detayları

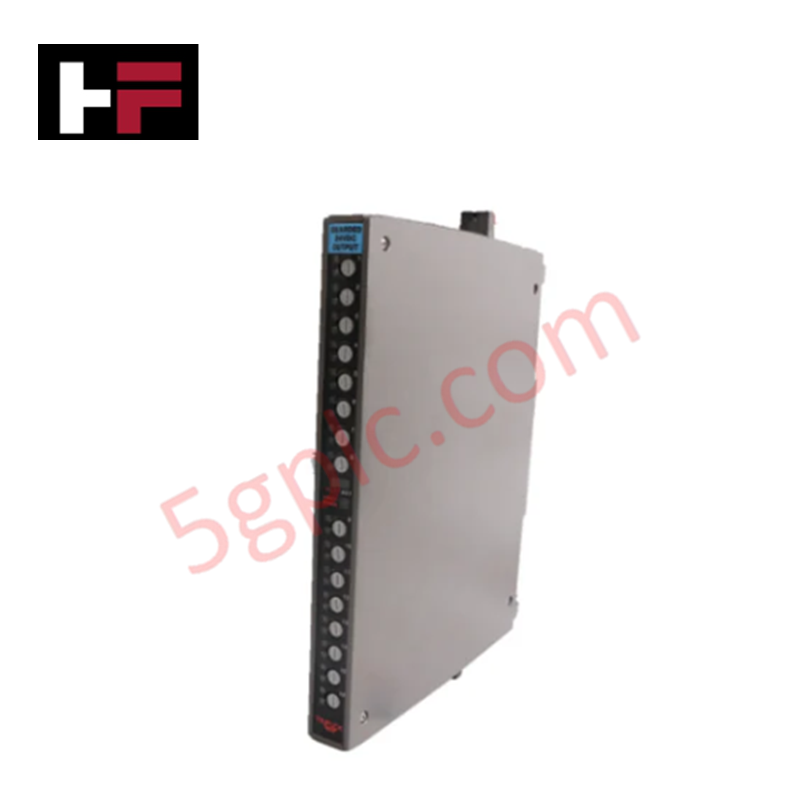

Güvenlik açısından kritik ağlarda ayrık sinyal çıkışı için yapılandırılmış olan ICS Triplex T3481 (T3481 Korunan Çıkış Modülü), doğrudan fiziksel ve elektriksel yürütme sağlar. Modül, 16 kanal 24 VDC çıkışı yönetir, komut sinyallerini yürütürken gerçek zamanlı yük izleme yaparak Trusted platformu genelinde önceden tanımlanmış güvenlik mantık durumlarına uyumu garanti eder.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | T3481 |
| Marka | ICS Triplex |
| Menşei | Amerika Birleşik Devletleri |
| Ağırlık | 1.82 kg |
| Boyutlar | 3.2 cm x 26.5 cm x 35.8 cm |
| Çalışma Sıcaklığı | Standart Endüstriyel |
| Güç Tüketimi | Yapılandırmaya Bağlı |
| Çıkış Kapasitesi | 16 Kanal, 24 VDC |
SIS Üçlü Modüler Yedeklilik (TMR) Mimarisi
T3481, arızasız durum yürütmeyi kolaylaştırmak için üçlü modüler yedeklilik (TMR) 2oo3 mimarisi içinde çalışacak şekilde tasarlanmıştır. Modül, üç dahili kanalın her biri için bağımsız çıkış sürücüleri kullanır ve farklı çıkış sinyallerini tespit edip izole etmek için kanal çapraz karşılaştırması yapar. Galvanik izolasyon, alan tarafı geçici etkilerini dahili güvenlik veri yolundan ayırmak için arayüz seviyesinde korunur; bu da oy mantığının bütünlüğünü korur ve dahili donanım arızası durumunda bile çıkış durumunun belirlenebilir kalmasını sağlar.
Sıkça Sorulan Sorular
S: T3481 modülü yük altındayken sıcak takma desteği sunuyor mu?
C: T3481, Trusted TMR şasisi içinde sıcak takma özelliği için tasarlanmıştır. İstenmeyen durum değişikliklerini önlemek için modül çıkarılmadan veya takılmadan önce ilgili G/Ç noktası için güvenlik kontrolcüsünün bakım durumuna ayarlanması gerekir.
S: Modül, alan tarafı çıkış döngüleri için arıza tespitini nasıl yapar?
C: Modül, alan tarafı yük akımı ve çıkış voltajını sürekli izler. Tanı devresi açık devre, kısa devre veya dahili komutlu durum ile gerçek alan çıkışı arasındaki uyumsuzluğu tespit ederse, arıza TMR kontrolcüsüne bildirilir ve belirlenen güvenlik yanıtı tetiklenir.
Saha Kurulum Kılavuzu
- Modül takılmadan önce şasi arka plakası nominal aralıkta güç alıyor olmalıdır; yüksek giriş akımlarını önlemek için.
- T3481 modülünü şasi kılavuz rayları ile hizalayın ve arka plaka konektörünü sağlamca oturtarak mekanik bağlantıyı doğrulayın.
- Ön paneldeki sabit vidaları sıkın; böylece modül muhafazası ile şasi çerçevesi arasında etkili bir EMI koruması için sağlam bir topraklama bağlantısı sağlanır.
- Alan kablolarının 24 VDC çıkış döngüleri için doğru polariteyle uygun G/Ç arayüz bloklarına sonlandırıldığını doğrulayın.
- Mühendislik iş istasyonu kullanarak fonksiyonel çıkış döngüsü doğrulaması yapın; programlanmış güvenlik mantığının alan cihazlarını doğru şekilde sürdürdüğünü onaylayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
