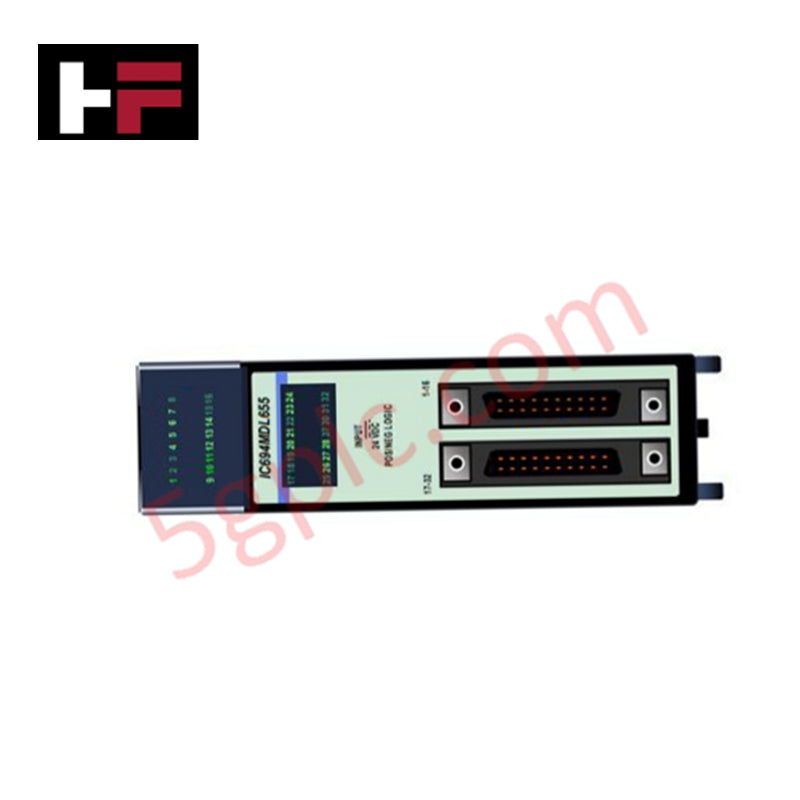

IC694MDL655 | GE Fanuc PACSystems RX3i 24 VDC Yüksek Yoğunluklu Giriş Modülü, 32 Noktalı

Ürün Açıklaması

IC694MDL655 giriş modülü, GE Fanuc PACSystems RX3i serisinden, esnek DC sinyal izleme için tasarlanmış yüksek yoğunluklu ayrık giriş ünitesidir. Hem pozitif hem de negatif lojik desteği sunar, 32 giriş noktasını dört gruba ayırarak verimli kablolama ve güvenilir algılama sağlar. Hızlı tepki süreleri, sağlam izolasyon ve kompakt tasarımı ile bu modül, zorlu otomasyon ortamları için idealdir.

Teknik Özellikler

• Üretici: GE Fanuc Emerson

• Ürün Serisi: PACSystems RX3i

• Parça Numarası: IC694MDL655

• Ürün Tipi: Ayrık Giriş Modülü

• Kanal Sayısı: 32 giriş

• Gruplar: Her biri 8 kanallı 4 grup

• Lojik Türü: Pozitif ve negatif lojik desteklenir

• Nominal Giriş Voltajı: 24 VDC

• Nominal Voltaj: 48 VDC

• Giriş Voltaj Aralığı: 0–30 VDC

• Giriş Akımı: Nominal voltajda 7 mA

• Açık Durum Voltajı: 11.5–30 VDC

• Kapalı Durum Voltajı: 0–5 VDC

• Açık Durum Akımı: 3.2 mA

• Kapalı Durum Akımı: ≤ 1.1 mA

• Tepki Süresi: Maksimum 2 ms (açık ve kapalı)

• Akım Çekişi: +5 V hattından maksimum 195 mA; tüm girişler açıkken izole +24 V hattından tipik 224 mA

• Kablo Uzunluğu: 30 m’ye kadar

• İzolasyon: Sürekli 250 VAC

• Konnektör Tipi: İki adet erkek 24 pinli konnektör

• Çalışma Sıcaklığı: 0–60 °C (32–140 °F)

• Depolama Sıcaklığı: -40–85 °C (-40–185 °F)

• Nem Aralığı: %5–95 yoğuşmasız

• Ağırlık: 0.56 lbs (0.26 kg)

• Yaşam Döngüsü Durumu: Aktif

Uygulama Senaryoları

• PLC tabanlı makine kontrol sistemlerinde yüksek yoğunluklu giriş izleme

• Çift lojik esnekliği gerektiren otomasyon ortamları

• Hızlı tepki ve güvenilir izolasyon gerektiren endüstriyel kurulumlar

Sıkça Sorulan Sorular

S: Kaç giriş kanalı vardır?  C: Sekizli dört gruba ayrılmış 32 giriş noktası.

S: Hangi lojik türleri desteklenir?  C: Hem pozitif hem de negatif lojik konfigürasyonları.

S: Tipik tepki süresi nedir?  C: Açık ve kapalı durumlar için 2 milisaniye.

S: Hangi konnektörler kullanılır?  C: İki adet erkek 24 pinli konnektör.
