Ürün Detayları

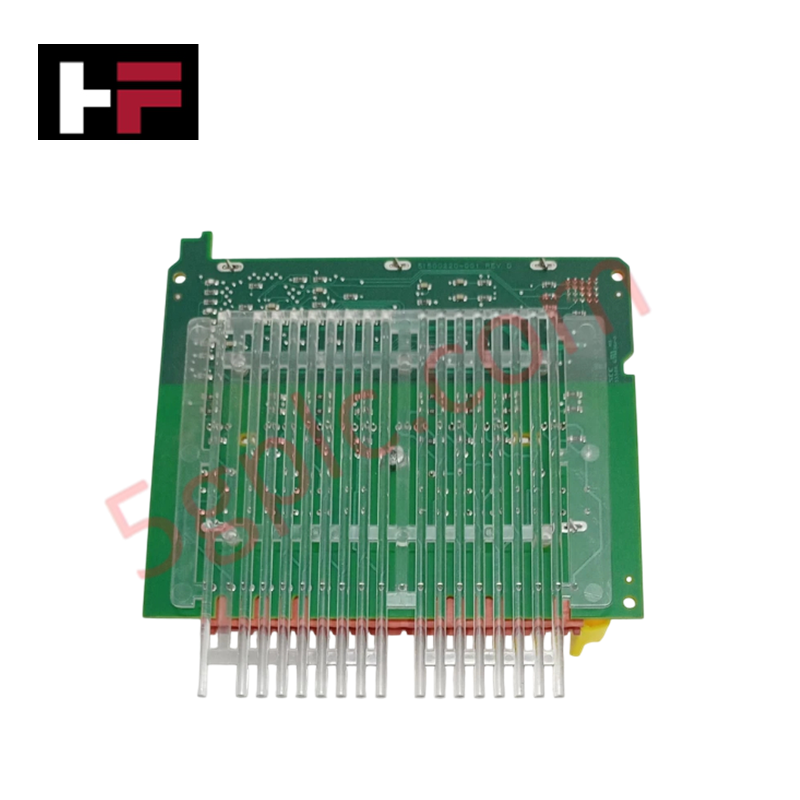

ControlEdge HC900 proses otomasyon sistemlerinde yüksek gerilimli AC anahtarlama için yapılandırılan Honeywell 900H03-0102 (900H03 Dijital Çıkış Modülü), doğrudan fiziksel/elektriksel çalıştırma sağlar. Bu 8 kanallı ayrık çıkış arayüzü, 120-240 V AC kontrol sinyallerini saha aktüatörlerine, motor yol vericilerine ve selenoid valflere iletir. Ünite, yüksek gerilimli saha devreleri ile düşük gerilimli arka panel mantık işleme devreleri arasında fiziksel yalıtım sağlar.
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | 900H03-0102 |
| Marka | Honeywell |
| Menşei | ABD |
| Ağırlık | 0.24 kg |
| Boyutlar | 13.3 cm x 3.2 cm x 14.1 cm |
| Çalışma Sıcaklığı | 0 - 60 derece C |
| Güç Tüketimi | maksimum 1.8 W (Arka panel 5 VDC veri yolu) |
| Kanal Sayısı | 8 Kanal |
| Çalışma Gerilimi | 120-240 V AC |
| Frekans | 50/60 Hz |
| Çıkış Tipi | AC Katı Hal Rölesi / Triyak |
Kanal-Kanal Yalıtımı ve DCS Performansı
Honeywell 900H03-0102, sürekli endüstriyel çalışma için derecelendirilmiş optokuplör tabanlı kanal-kanal yalıtımı ve arka panel galvanik ayrımı içerir. Bu tasarım, saha tarafındaki elektriksel gerilim darbelerinin ve toprak döngülerinin ana HC900 kontrolör arka panelini olumsuz etkilemesini önler. Dahili RC sönümleyici ağları, saha selenoidlerinin enerjisinin kesilmesi sırasında oluşan yüksek gerilimli endüktif darbeleri bastırır. Entegre tanılama devresi, çıkış kanallarının durumlarını sürekli izleyerek arka panel iletişimini kesmeden atmış sigortaların veya saha beslemesi kaybının gerçek zamanlı olarak algılanmasını sağlar.
Sıkça Sorulan Sorular
S: 900H03-0102 modülü, sistem çalışırken sıcak değiştirmeyi destekler mi?
Y: Evet, modül bir ControlEdge HC900 rafına takıldığında Güç Altında Çıkarma ve Takmayı (RIUP) destekler; ancak çıkarma işleminden önce saha terminal bloğunun güvenli şekilde bağlantısının kesilmiş veya enerjisinin kesilmiş olması gerekir.
S: Kontrolör arka paneli iletişiminin kaybedilmesi durumunda 8 çıkış kanalına ne olur?
Y: Kanal durumları, HC900 Hybrid Control Designer yazılım ortamında tanımlanan, kullanıcı tarafından önceden yapılandırılmış güvenli duruma (Failsafe OFF veya Son Durumu Tut) geri döner.
Saha Kurulum Talimatları
- Terminal bloğu kablo demetini takmadan veya çıkarmadan önce 120-240 V AC döngüsüne giden harici saha gücünün tamamen yalıtıldığını doğrulayın.
- Kablo kanalları içinde 900H03-0102 modülüne yönlendirilen düşük gerilimli DC sinyalleri ile 120-240 V AC kabloları arasında kesin fiziksel ayrım sağlayın.
- Tüm saha kablolarını standart 14 - 22 AWG iletkenler kullanarak sabitleyin ve terminal bloğunun kırılmasını önlemek için terminal vidalarını maksimum 0.5 Nm (4.4 in-lb) torkla sıkın.
- Dahili sönümleyici devre boşalması için toprağa düşük empedanslı bir yol oluşturmak üzere HC900 G/Ç raf çerçevesinin uygun şekilde şasi topraklamasını sağlayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
