Ürün Detayları

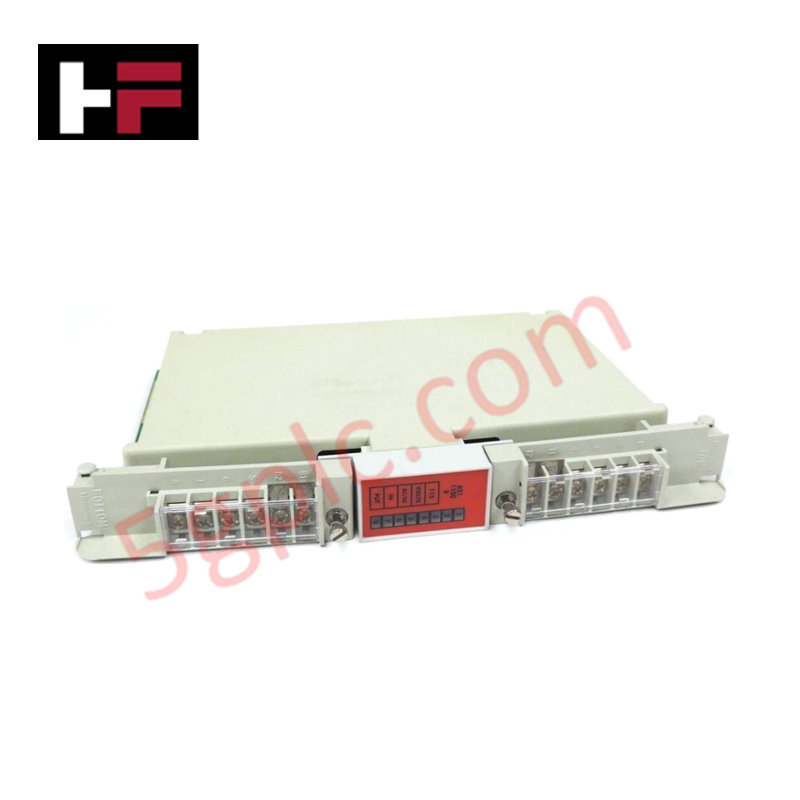

Honeywell 621-1100R, ayrıca 621-1100R Ayrık Giriş Modülü olarak da kataloglanan, Honeywell endüstriyel otomasyon sistemlerinde yüksek gerilimli ikili durum algılama ve gerçek zamanlı kontak durumu edinimi için özel bir donanım bileşeni olarak çalışır. 90 ila 140 VAC/VDC gerilim aralığında çalışan ve 6 ila 21 mA akım çeken 8 ayrık giriş kanalını kabul etmek üzere tasarlanan ünite; saha kontaklarının konumlarını, basınç anahtarlarını ve yardımcı röle çıkışlarını sayısallaştırır. +5 VDC'de maksimum 30 mA arka panel çalışma akımı çeken modül, saha devrelerindeki kontak sıçramalarını bastırmak için 2,4 ms ±%20 kontrollü giriş açılma gecikmeleri ve 17 ms ±%20 kapanma gecikmeleri uygulayan dahili filtreleme mantığı içerir.
Donanım Özellikleri
| Parametre | Teknik özellik |
|---|---|
| Model | 621-1100R |
| Marka | Honeywell |
| Menşei | ABD |
| Ağırlık | 0,34 kg (0,76 lb) |
| Boyutlar | 51 mm x 241 mm x 191 mm |
| Çalışma Sıcaklığı | 0 ila +60 derece C |
| Güç Tüketimi | +5 VDC'de maksimum 30 mA |
| Giriş Kanalları | 8 nokta (2 ortak, ortak başına 4 nokta) |
| Nominal Giriş Gerilimi | 115 VAC/VDC |
| Çalışma Gerilimi Aralığı | 90 ila 140 V |
| Giriş Akımı Aralığı | 6 ila 21 mA (115 V'de tipik 12 mA) |
| İzin Verilen Kapalı Durum Kaçak Akımı | 2 mA AC / 3 mA DC |
| Giriş Gecikmesi (Kapalıdan Açığa) | 2,4 ms ±%20 artı 0-0,5 çevrim |
| Giriş Gecikmesi (Açıktan Kapalıya) | 17 ms ±%20 |
| Sertifikalar | CE, UL508, CSA, TUV |
4-20 mA HART Döngü Protokolü ve Kanaldan Kanala İzolasyon
621-1100R, saha tarafındaki 115 VAC/VDC giriş terminalleri ile dahili +5 VDC lojik baraları arasında optoelektronik izolasyon bariyerleri kullanır. Ortak bir dönüş hattını paylaşan dört kanallı iki izole grup halinde düzenlenen kanal izolasyon topolojisi, yüksek gerilimli endüktif ani darbelerin merkezi işlemci arka panellerine geçmesini önler. Bu galvanik izolasyon, yüksek gerilimli ayrık giriş döngülerindeki anahtarlama geçici rejimlerinin, pano kablo kanallarına paralel döşenen bitişik 4-20 mA HART döngü protokolü sinyal hatlarına kuplaj yapmasını önler.
Sıkça Sorulan Sorular
S: 621-1100R modülü, raf arka paneli tamamen enerjiliyken çalışırken değiştirilebilir mi?
C: Evet, modül enerjili bir rafta enerji altında takma ve çıkarma işlemlerini destekler; ancak konnektör pinlerinin sıkışmasını önlemek için çıkarma kılavuz tırnakları düz şekilde dışarı çekilmelidir.
S: Bağlı saha kontakları üzerinden izin verilen maksimum kapalı durum kaçak akımı nedir?
C: Yanlış açılma tetiklemesini önlemek için bağlı saha cihazlarının kapalı durum kaçak akımı AC sinyallerde 2 mA'yı, DC sinyallerde ise 3 mA'yı aşmamalıdır.
Saha Kurulum Kılavuzu
- Modül kenar kılavuzunu belirlenen alt raf kart yuvasıyla hizalayın ve tertibatı arka panel konnektörleri güvenli biçimde birleşene kadar içeri kaydırın.
- Şasi çerçevesinin topraklamasını sağlamak ve titreşim kaynaklı bağlantı kopmasını önlemek için üst ve alt ön panel kilitleme vidalarını sıkın.
- Her iki izole ortak üzerindeki ortak başına 4 noktalı gruplama yapısına uygun saha bağlantıları sağlayarak 115 VAC/VDC giriş iletkenlerini bağlayın.
- En iyi sinyal izolasyonunu korumak için yüksek gerilimli AC/DC saha giriş kablolarını pano kablo kanalları içinde düşük seviyeli analog ve iletişim kablolarından ayırın.
