Ürün Detayları

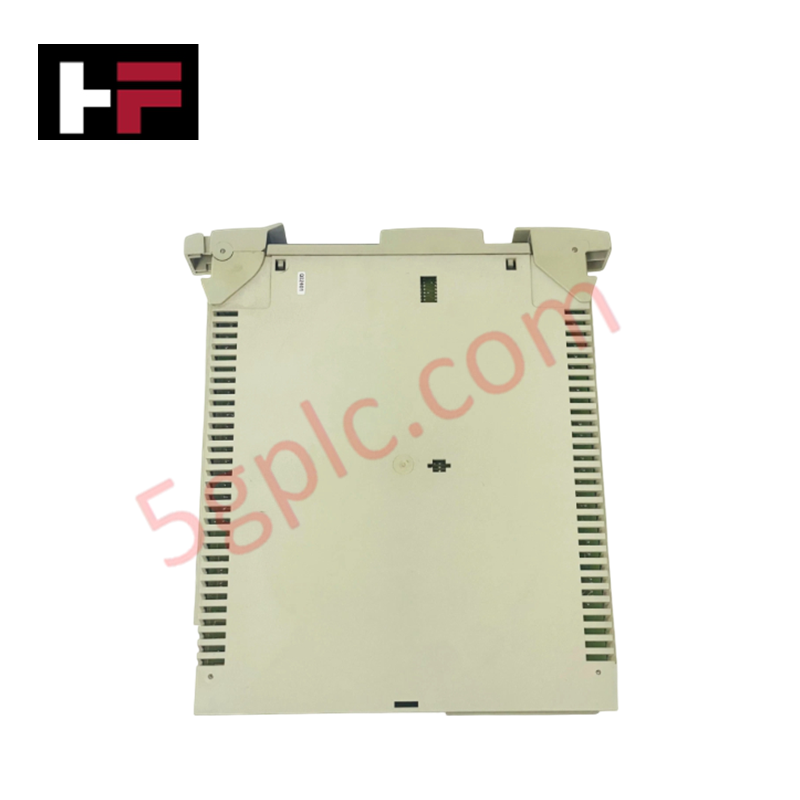

Honeywell 51304386-100 veya MU-PPIX02 Darbe Giriş Modülü olarak da kataloglanan bu ürün, Universal Control Network sistemlerinde yüksek hızlı darbe toplama ve frekans sinyali koşullandırma için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 51304386-100 (MU-PPIX02) |
| Marka | Honeywell |
| Menşei | Amerika Birleşik Devletleri |
| Ağırlık | 1.04 lb |
| Boyutlar | Standart UCN kart yuvası ölçüleri |
| Çalışma Sıcaklığı | 0 ila +60 derece C |
| Güç Tüketimi | 15 W |
| Çalışma Gerilimi | 120 V |
| Giriş Kanalları | 8 kanal |
| Giriş Türleri | Dikdörtgen ve sinüs dalgası darbeleri |
| Frekans Aralığı | 1 Hz ila 20 kHz |
| Giriş Empedansı | >= 10 kohm |
| Minimum Darbe Genişliği | 25 us ila 500 us (jumper ile seçilebilir) |
| Tarama Hızı | Saniyede 32 örnek |
| Yanıt Süresi | 0.005 saniye |
| İletişim Arabirimi | RS-485 / UCN |
| Uyumlu FTA'lar | MU-TPIX12, MU-TPIX52, MC-TPIX12, MC-TPIX52 |
Kanal-Kanala İzolasyon ve Diferansiyel Sinyal İşleme
Modül, 8 giriş kanalının tamamında ortak mod gürültüsünü ve toprak döngüsü parazitlerini ortadan kaldırmak için kanal-kanala izolasyon mimarisi içerir. Diferansiyel ön uç devresi, uzun mesafeli saha kablolamalarında sinyal bozulması olmadan hem dikdörtgen hem de sinüs dalgası kaynaklarından yüksek hassasiyetli frekans ölçümleri yapılmasını sağlar. Entegre sinyal koşullandırma kademeleri, darbe sayımları UCN veriyolu üzerinden üst seviye işleme aktarılmadan önce endüstriyel elektromanyetik paraziti bastırır.
Sık Sorulan Sorular
S: Minimum darbe genişliği gereksinimi modül üzerinde nasıl yapılandırılır?
Y: 25 us ile 500 us arasındaki darbe genişliği hassasiyet eşikleri, rafa montajdan önce baskılı devre kartı üzerinde bulunan fiziksel jumper seçimleriyle ayarlanır.
S: Saha kablolama arabirimi için hangi Saha Sonlandırma Düzenekleri (FTA'lar) desteklenir?
Y: Modül, standart kablo düzenekleri üzerinden MU-TPIX12, MU-TPIX52, MC-TPIX12 ve MC-TPIX52 saha sonlandırma düzeneklerine doğrudan bağlanır.
Saha Montajı Yönergeleri
- Modülü UCN kart kafesindeki yuvaya takmadan önce gelen tüm güç beslemelerinin enerjisiz olduğunu doğrulayın.
- Montajdan önce minimum darbe genişliği ayarlarına ilişkin fiziksel jumper konumlarının saha sensörü çıkış özellikleriyle eşleştiğini doğrulayın.
- Saha sinyali kablolarını belirlenmiş uyumlu FTA'ya (MU-TPIX12/52 veya MC-TPIX12/52) bağlayın; toprak döngülerini önlemek için ekran drenaj kablolarının yalnızca bir uçtan topraklandığından emin olun.
- Kartı şasi arka panel konektörlerine sağlam bir şekilde oturtun ve uygun şasi topraklamasını korumak için sabitleme donanımını sıkın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
