Ürün Detayları

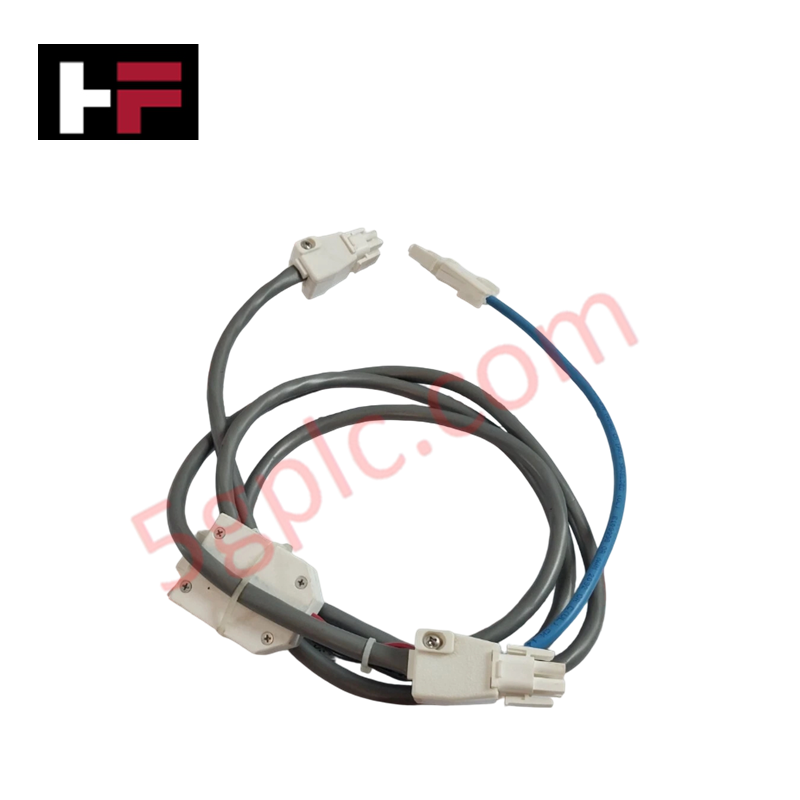

Honeywell 51204126-002, kataloglarda 51204126-002 I/O Link Kablosu olarak da yer alan bu ürün, Honeywell Process Manager (PM) rafları içinde yüksek hızlı I/O bağlantı veri yolu iletişimi ve güç dağıtımı için özel bir donanım bileşeni olarak çalışır. Entegre bağlantı korumasına sahip 2 metre uzunluğundaki bu düzenek, I/O işlemci kartları ile uzak kart yuvaları arasında doğrudan bağlantı sağlar. Fiziksel iletken ekranlaması, düşük voltajlı mantık sinyallerini ve veri yolu gücünü iletirken yerel raf alt ağlarındaki elektromanyetik gürültüyü bastırır.
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | 51204126-002 |
| Marka | Honeywell |
| Menşei | ABD |
| Ağırlık | 1,60 lb (0,73 kg) |
| Boyutlar | Kablo Uzunluğu: 2 m (6,56 ft) |
| Çalışma Sıcaklığı | 0 ila 60 °C |
| Güç Tüketimi | Pasif Bağlantı Düzeneği |
| Kablo Tipi | PM Güç ve I/O Bağlantı Kablosu Seti |
| Koruma | Entegre Bağlantı Koruma Düzeneği |
| Birincil Arayüz | Honeywell Process Manager (PM) I/O Veri Yolu |
Kanal-Kanala İzolasyon
51204126-002 kablo demeti, diferansiyel I/O bağlantısı seri sinyalleri ile dahili güç iletkenleri arasındaki çapraz konuşmayı önlemek için çok iletkenli topraklı ekranlama aracılığıyla kanal-kanala izolasyon ilkelerini kullanır. 2 metrelik düzenek boyunca bulunan dielektrik yalıtım, ortak mod gerilim dalgalanmalarını bastırarak sinyal çerçevesi bütünlüğünü korur ve arka panel alıcı-verici devrelerini saha tarafındaki toprak potansiyeli döngülerine karşı korur.
Sıkça Sorulan Sorular
S: 51204126-002 I/O bağlantı kablosu, Process Manager rafı enerjiliyken bağlantısı kesilebilir mi?
C: Hayır. Çalışma sırasında birincil I/O bağlantı kablosunun bağlantısının kesilmesi, alt akıştaki I/O alt dosyalarıyla iletişimi kesintiye uğratır ve bağlı işlemcilerde kanal arızası açmalarına neden olur.
S: Bu kablo setindeki entegre bağlantı koruma özelliği hangi işlevi görür?
C: Bağlantı koruması, 2 metrelik seri veri yolu hattı boyunca diferansiyel sinyal empedansını kararlı tutmak için fiziksel gerilim azaltma ve elektriksel zorlanma izolasyonu sağlar.
S: Kablo bağlantıları boyunca ekran sürekliliği nasıl korunur?
C: Düşük empedanslı metalik konektör muhafazaları, eşleşen PM kartı şasisi başlıklarına kilitlendiğinde doğrudan şasi toprak sürekliliği sağlar.
Sahada Kurulum Talimatları
- 51204126-002 kablo düzeneğini takmadan veya çıkarmadan önce bağlı Process Manager I/O raflarının enerjisini kesin.
- Takmadan önce konektör pimlerinin hizalamasını kontrol edin ve eşleşen yuva yüzeylerini temizleyin.
- Konektörleri kart yuvası başlıklarının kanallarıyla hizalayın ve yan sabitleme mandalları tamamen yerine oturana kadar sıkıca itin.
- İletken yorulmasını ve sinyal bozulmasını önlemek için 2 metrelik kablo hattı boyunca minimum bükülme yarıçapını koruyun.
- Kablo güzergâhını kabin kablo kanalları içinde yüksek gerilimli AC hatlarından ve anahtarlamalı DC yük kablolarından ayrı tutun.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
