Ürün Detayları

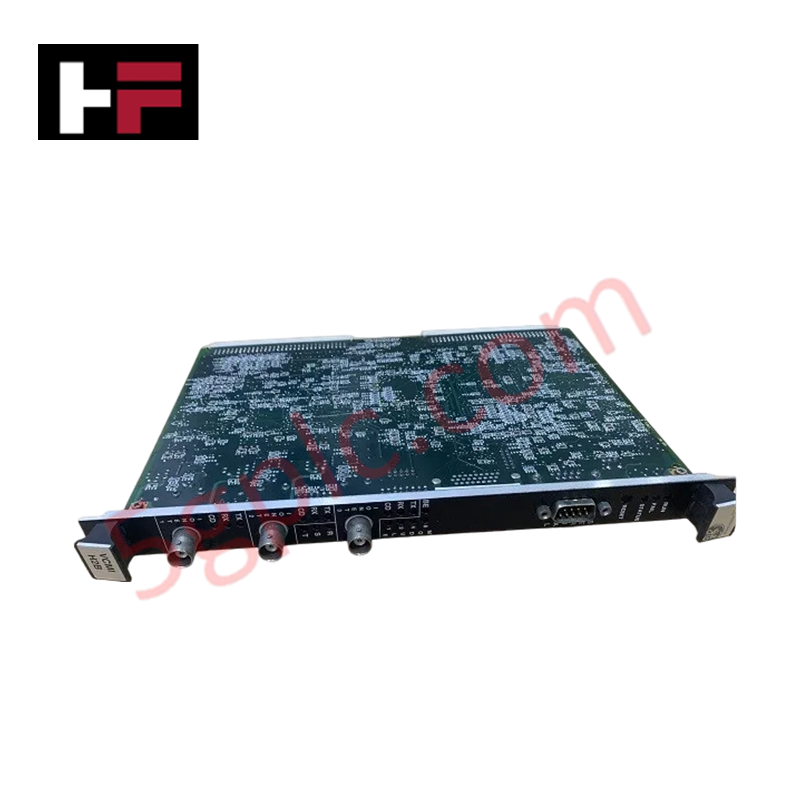

Mark VI Speedtronic kontrol platformlarında dahili ağ yönetimi için yapılandırılmış olan GE IS200VCMIH2B (IS200VCMIH2B VME İletişim Arayüzü), backplane veri alışverişinin doğrudan fiziksel yürütülmesini sağlar. Bu donanım bileşeni, Mark VI raf mimarisindeki Kontrol ve Koruma Modülleri arasında modüller arası iletişimi gerçekleştirmek için kullanılan birincil VME veri yolu ana denetleyicisidir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | IS200VCMIH2B |
| Marka | GE |
| Boyutlar | Standart VME kart form faktörü |
| Çalışma Sıcaklığı | Standart iç mekan hava soğutmalı aralık |
| Güç Tüketimi | 125 V dc |
| Çekirdek Performansı | VME veri yolu ana denetleyicisi; 3 IONet portu; 9 pinli seri arayüz |
Endüstriyel Kontrol ve Yazılım Uyumluluğu
IS200VCMIH2B, Merkezi Kontrol Modülünün birinci yuvasına takılır ve Giriş/Çıkış kartları, kontrol modülleri ve koruma modülleri arasında yüksek hızlı veri transferini kolaylaştırır. Modül, üç özel DIN konektörü (IONet1’den IONet3’e kadar) aracılığıyla birden fazla ağ segmentini koordine ederek G/Ç yoğunluğu ölçeklendirmesini destekler. İki yerleşik alan programlanabilir kapı dizisi (FPGA) sayesinde deterministik backplane veri yolu iletişim hızı korunur; bu FPGA’lar sinyal yönlendirme ve veri paketi önceliklendirmesini yönetir. Yazılım flash uyumluluğu, ControlST yazılım paketi aracılığıyla sıkı bir şekilde denetlenir; VCMI işlemcisi ile ana denetleyici arasında tam sürüm eşleşmesi gerektirir ve böylece senkronize çalışma sağlanır. Kart mimarisi, ön panel LED dizileri aracılığıyla kapsamlı yerleşik tanılama sunar ve ağ etkinliği ile kart sağlığı için gerçek zamanlı durum görünürlüğü sağlar.
Sıkça Sorulan Sorular
S: IS200VCMIH2B Mark VI rafında sıcak takılabilir mi?
C: Hayır. VME backplane bağlantısı canlı takma veya çıkarma desteği sağlamaz. Elektriksel hasarı önlemek için şasi gücü izole edilmeli ve kart enerjisiz hale getirilmeden çıkarılmamalıdır.
S: Ön paneldeki 9 pinli seri konektörün amacı nedir?
C: 9 pinli erkek seri konektör, tanılama sorgulaması ve sistem yapılandırması için yerel mühendislik arayüzü olarak hizmet verir. Yüksek hızlı sürekli kontrol veri yolu iletişimi için tasarlanmamıştır.
Saha Kurulum Kılavuzu
- Montaj: Kartın Merkezi Kontrol Modülünün birinci yuva kılavuz rayları ile hizalandığından emin olun. Backplane konektörlerinin tam olarak oturması için kartı sağlam şekilde yerleştirin.
- Topraklama: PCB’nin raf şasi topraklamasına güvenli bir elektriksel yol sağlaması gerekir. Elektromanyetik uyumluluk (EMC) korumasını sürdürmek için ön panel montaj vidalarının belirtilen torkta sıkıldığından emin olun.
- Kablolama: Tüm IONet bağlantıları için paraziti önlemek amacıyla korumalı kablolar kullanın. Kabloların ön panel DIN konektörlerine mekanik stres uygulamaması için gerilme önleyici ile sabitlendiğinden emin olun.
- Doğrulama: Kontrol modülünü hizmete almadan önce sistem mühendislik yazılımı aracılığıyla güç açma tanılama kontrolü yaparak tüm üç IONet portu ve VME veri yolu arayüzünün doğru şekilde başlatıldığını doğrulayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
