Ürün Detayları

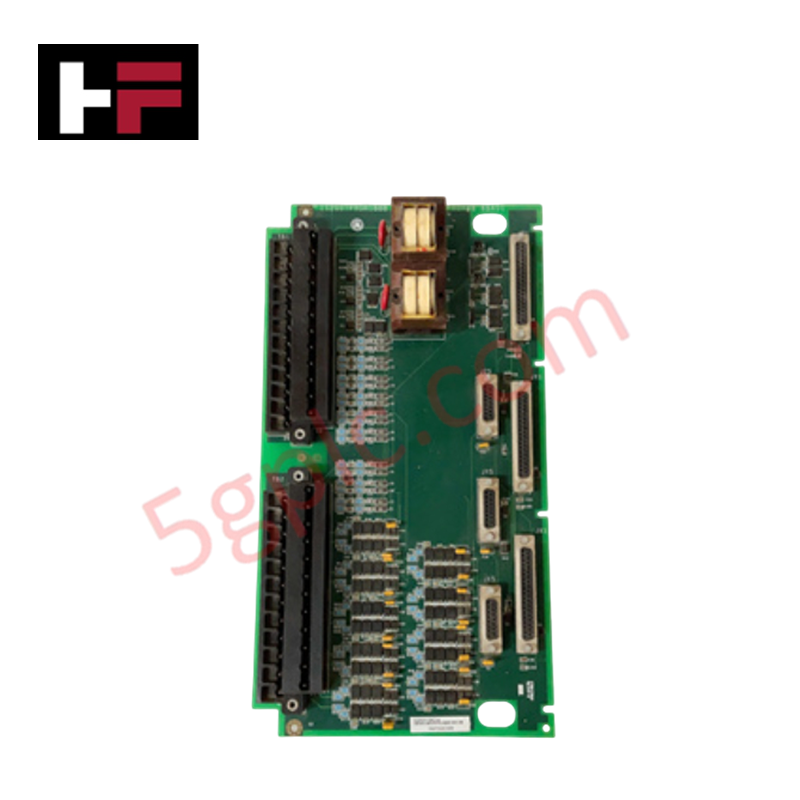

Mark VI türbin kontrol sistemlerinde acil aşırı hız ve senkronizasyon koruması için yapılandırılmış olan GE IS200TPROH1BBB (IS200TPROH1BBB Koruma Kartı), sinyal alımı ve yönlendirmesinin doğrudan fiziksel olarak gerçekleştirilmesini sağlar. Bu donanım bileşeni, Mark VI platformlarında hız, sıcaklık, jeneratör voltajı ve hat voltajı verilerinin VPRO modülüne iletimini gerçekleştirmek için kullanılan birincil TPRO koruma kartı olarak görev yapar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | IS200TPROH1BBB |
| Marka | GE |
| Menşei | ABD |
| Ağırlık | Belirtilmemiş |
| Boyutlar | 17,8 cm yükseklik x 33,02 cm genişlik |
| Çalışma Sıcaklığı | -30 °C ile 65 °C arası |
| Güç Tüketimi | Sisteme bağlı |
| Çekirdek Performans | VPRO’ya sinyal yönlendirme; koruma mantığı arayüzü |
Endüstriyel Kontrol ve Yazılım Uyumluluğu
IS200TPROH1BBB, bağımsız bir koruma arayüzü olarak çalışır ve kritik türbin sensör verilerini VPRO (Çok Yönlü Koruma) modülüne iletir. Kartın mimarisi, acil aşırı hız tespiti ve senkronizasyon mantığını desteklemek için yüksek hızlı sinyal işleme sağlar. Giriş/çıkış yoğunluğu, analog girişlerin koruma sistemine deterministik olarak yönlendirilmesini sağlayan sabit terminal bağlantılarıyla yönetilir. Yazılım flaş uyumluluğu, TPRO donanımının Speedtronic kontrol ortamında uygulanan genel güvenlik mantığı ile senkronize kalmasını gerektiren VPRO ana denetleyicisi tarafından kontrol edilir. Modülün temel işlevi, VPRO’nun acil durdurma dizilerini yürütmesi için gerekli ham giriş verilerini sağlamaktır; böylece yanıt süresi türbin koruma sisteminin deterministik gereksinimlerini karşılar.
Sıkça Sorulan Sorular
S: IS200TPROH1BBB, türbin çalışırken sıcak değiştirilebilir mi?
C: Hayır. TPRO koruma kartı, kritik türbin sensörlerine ve VPRO koruma modülüne doğrudan kablolanmıştır. Sistem çalışırken bu kartın çıkarılması veya takılması koruma sinyallerini kesintiye uğratır ve planlanmamış türbin durmasına neden olabilir.
S: TPRO, VPRO modülü ile nasıl etkileşim kurar?
C: TPRO kartı, sinyal koşullandırma ve dağıtım arayüzü olarak görev yapar. Saha analog ve durum sinyallerini toplar ve aşırı hız ile senkronizasyon koruması için gerekli hesaplama mantığını gerçekleştiren VPRO’ya iletir.
Saha Kurulum Kılavuzu
- Montaj: Kartı Mark VI dolabına standart montaj donanımı ile sabitleyin. Çalışma sıcaklığının belirtilen aralıkta kalmasını sağlamak için yeterli hava akışı boşluğu bırakın.
- Kablolama: Sensör giriş kablolarını (hız, sıcaklık, voltaj) sistemin terminal eşleme diyagramına göre yönlendirin. Koruma sinyal zincirinde elektromanyetik girişim (EMI) kaynaklı hataları önlemek için ekranlı bükümlü çift kablolar kullanın.
- Topraklama: TPRO, VPRO ve saha sensörleri arasında sinyal ortaklığı sağlamak için dolap şasi topraklamasına sağlam bir bağlantı kurun.
- Doğrulama: Sistemi enerjilendirmeden önce her sinyal kanalı (hız, sıcaklık, voltaj) için döngü testi yaparak VPRO modülünün TPRO kartından doğru veri aldığını doğrulayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
