Ürün Detayları

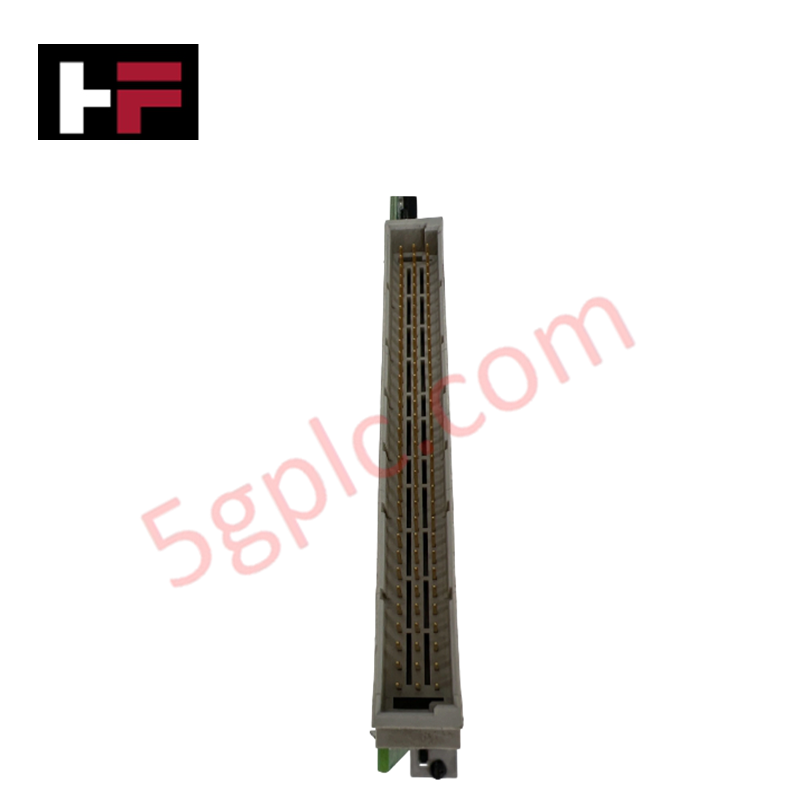

EX2100 uyarma kontrol sistemlerinde sinyal yönetimi için yapılandırılmış olan GE IS200EMIOH1A (IS200EMIOH1A Uyarıcı Ana G/Ç Kartı), G/Ç yönlendirmesinin ve kapı darbesi üretiminin doğrudan fiziksel yürütülmesini sağlar. Bu donanım bileşeni, EX2100 kontrol rafı mimarilerinde PT/CT sinyal alımı, kontak giriş izleme ve röle sürücü mantığını gerçekleştirmek için kullanılan birincil EMIO kartı olarak görev yapar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | IS200EMIOH1A |
| Marka | GE |
| Menşei | ABD |
| Ağırlık | 2 lbs |
| Boyutlar | Tek yuvalı, çift yükseklikli VME form faktörü |
| Çalışma Sıcaklığı | Standart endüstriyel ortam aralığı |
| Güç Tüketimi | Sisteme bağlı |
| Çekirdek Performans | PT/CT sinyal G/Ç; Kapı darbesi üretimi |
Backplane Veri Yolu İletişimi ve Deterministik Ağlar
IS200EMIOH1A, EX2100 kontrol rafı için merkezi G/Ç yöneticisi olarak görev yapar ve EPCT, ECTB, EACF ile EXTB terminal kartlarıyla arayüz kurar. Modül, PT ve CT sinyallerinin dönüştürülmesini yönetir ve kontak giriş/çıkış röle sürücü işlevselliği sağlar. EMIO'nun temel teknik işlevlerinden biri, mantık seviyesinde kapı darbesi sinyallerinin üretilmesi ve ESEL kartına iletilmesidir; bu sinyaller daha sonra backplane veri yolu üzerinden güç dönüştürme kabinindeki EGPA modülüne yönlendirilir. Deterministik backplane veri yolu iletişim hızı, senkron darbe ateşlemesini sağlamak için korunur. Donanım yapılandırması ve firmware flash uyumluluğu, raf monteli güç dönüştürme bileşenleriyle doğru entegrasyon için GEI-100453 ile doğrulanmalıdır.
Sıkça Sorulan Sorular
S: IS200EMIOH1A, uyarıcı çalışırken sıcak takılabilir mi?
C: Hayır. VME tarzı mimari, modül çıkarılmadan önce kontrol rafının enerjisinin kesilmesini gerektirir. Sistem açıkken EMIO kartının çıkarılması kapı darbesi iletimini kesintiye uğratır ve anında uyarıcı tripine neden olur.
S: EMIO, bağlı terminal kartlarından gelen sinyalleri nasıl yönetir?
C: EMIO, EPCT, ECTB, EACF ve EXTB kartları için merkezi bir merkez görevi görür. Analog enstrümantasyon sinyalleri (PT/CT) ve dijital durum girişlerini alır, yerel olarak işler ve dahili raf mantığına göre pilot trip ve çıkış rölelerini sürer.
Saha Kurulum Kılavuzu
- Montaj: Çift yükseklikli VME kartını belirlenmiş kontrol rafı yuvasına kaydırarak takın. Tüm kılavuz raylarının doğru hizalandığından ve kartın backplane konnektörleriyle tam temas sağlamak için tamamen oturduğundan emin olun.
- Kablolama: Terminal kartlarına (EPCT, ECTB vb.) yapılan tüm bağlantıların sıkı ve sistem şemasına göre etiketlenmiş olduğundan emin olun. Elektromanyetik paraziti önlemek için PT/CT ve kapı darbesi yollarında korumalı kablolama kullanın.
- Topraklama: Kontrol rafı şasisinin sistem topraklamasına doğru şekilde bağlı olduğunu doğrulayın. Bu, mantık seviyesindeki kapı darbesi sinyallerinin bütünlüğünü ve analog sensör girişlerinin doğruluğunu korumak için gereklidir.
- İnceleme: Raf maksimum yük kapasitesine yakın çalışıyorsa, EMIO kartını ve çevresindeki backplane konnektörlerini termal bozulma belirtileri açısından düzenli olarak kontrol edin.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
