Ürün Detayları

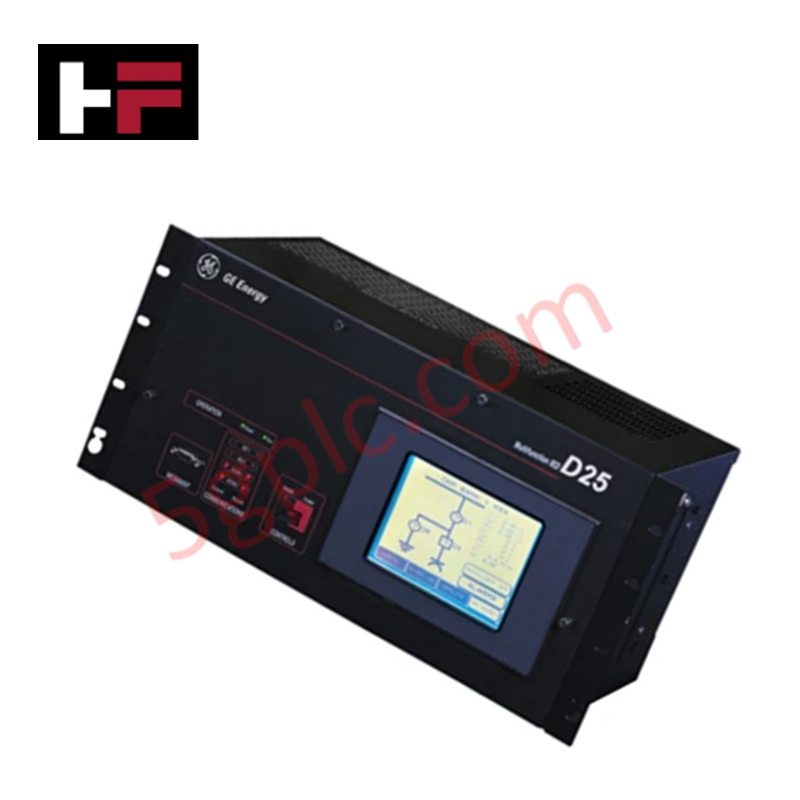

GE FANUC D25-0159-000001, ayrıca D25 İzleme ve Kontrol Cihazı olarak kataloglanmış olup, endüstriyel otomasyon ve ağ platformları içinde belirli teknik görevlerin yerine getirilmesi için özel donanım bileşeni olarak çalışır. Cihaz, saha parametrelerini izlemek için doğrudan 32 dijital giriş ve 16 analog giriş (0-10 V) yönetirken, 16 dijital çıkış ve 8 analog çıkış (0-10 V) aracılığıyla elektriksel döngüleri sürer. Veri iletişimi, Modbus protokolünü kullanan Ethernet ve RS-485 arayüzleri üzerinden gerçekleşir ve 7 inç dokunmatik ekran ile 4 satırlı LCD’den oluşan çift ekran arayüzü tarafından desteklenir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | D25-0159-000001 |
| Marka | GE FANUC |
| Menşei | Teknik özellikler nihai fabrika menşeini belirler |
| Ağırlık | 5 pound (2,3 kg) |
| Boyutlar | 10 inç x 7 inç x 2 inç (254 mm x 178 mm x 51 mm) |
| Çalışma Sıcaklığı | 0 ila 50 °C (32 ila 122 °F) |
| Güç Tüketimi | Aktif G/Ç yükü ve voltaj seçimine bağlıdır |
| Güç Kaynağı | 110/220 VAC, 50/60 Hz |
| Nem | %10 ila %90 RH, yoğuşmasız |
| Dijital Girişler | 32 kanal |
| Analog Girişler | 16 kanal (0-10 V) |
| Dijital Çıkışlar | 16 kanal |
| Analog Çıkışlar | 8 kanal (0-10 V) |
| İletişim Arayüzleri | Ethernet, RS-485 |
| Protokol Desteği | Modbus |
| Çift Arayüz Sistemi | 7 inç dokunmatik grafik panel ve 4 satırlı LCD veri ekranı |
Firmware Flash Uyumluluğu ve G/Ç Yoğunluğu Ölçeklendirmesi
İç kontrol kartı, sistem başlatılırken tam firmware flash uyumluluğu gerektiren yerel bellek mimarileri aracılığıyla işlem mantığını yönetir. Maksimum kanal kapasiteleri işlendiğinde, cihaz veri tampon taşmalarına yol açmadan ölçeklenen yerel mantık yürütme döngüleri çalıştırır. İşlem sırası, Modbus üzerinden seri iletişim isteklerini yüksek yoğunluklu dijital ve analog G/Ç bloklarının donanım tarama döngülerinden ayırarak çalışma zamanı zamanlama hatalarını ve veri yolu gecikmelerini önler.
Sıkça Sorulan Sorular
S: İç G/Ç terminal mantık kartları, 110/220 VAC güç kaynağı bağlıyken servis edilebilir veya sıcak değiştirilebilir mi?
C: Hayır. İç mantık pinleri ve terminal arayüzleri canlı sıcak değişimi desteklemez. Elektrik çarpması veya mantık bileşeni arızası riskini önlemek için bakım yapmadan önce 110/220 VAC güç kaynağı tamamen güç terminallerinden kesilmelidir.
S: Çift ekran mimarisi, dokunmatik ekran ve 4 satırlı LCD güncellemelerini aynı anda nasıl işler?
C: İç işlem çekirdeği, 7 inç grafik dokunmatik ekran ve 4 satırlı LCD veri ekranı için ayrı ekran yenileme kayıtları ayırır. Bu donanım ayrımı, dokunmatik ekran giriş parametrelerini işlerken LCD’de gerçek zamanlı veri izlemenin mantık döngüsü kesintisi olmadan devam etmesini sağlar.
Saha Kurulum Kılavuzu
- Topraklama ve Şasi Topraklama: Şasi toprak vidasından ana kontrol paneli toprak barasına doğrudan düşük empedanslı bir bakır topraklama iletkeni bağlayın.
- Sinyal Hattı Kalkanlama: Tüm 0-10 V analog giriş ve çıkış döngülerini, kablo kalkanlarının sadece muhafaza tarafında topraklandığından emin olarak, kalkanlı bükümlü çift kablolar kullanarak çalıştırın; böylece toprak döngüsü akımları önlenir.
- Kanal ve Kablolama İzolasyonu: Tüm yüksek voltajlı 110/220 VAC güç hatlarını, düşük voltajlı dijital sinyal kabloları, RS-485 hatları ve Ethernet iletişim kablolarından ayrı metal kanallarda yönlendirin.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
