Ürün Detayları

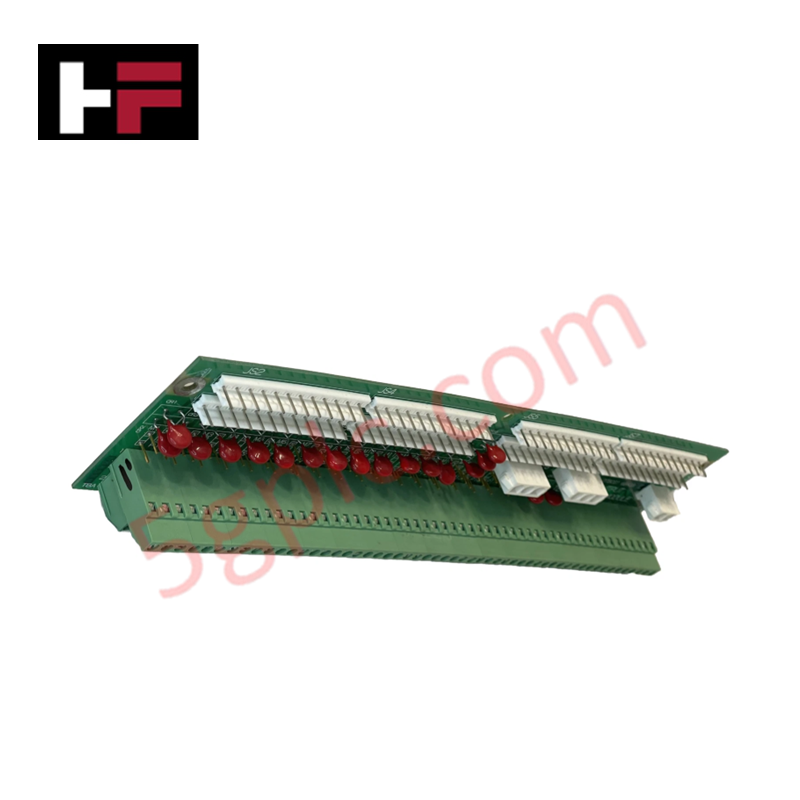

GE DS200DTBCG1A, ayrıca DS200DTBCG1A Kontak Çıkış Sonlandırma Modülü olarak kataloglanmış olup, Mark V kontrol sistemi içinde röle sinyali sonlandırma ve solenoid kontrolü için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | DS200DTBCG1A |
| Marka | General Electric |
| Menşei | Amerika Birleşik Devletleri (ABD) |
| Seri | Mark V |
| Ürün Türü | Kontak Çıkış Sonlandırma Modülü |
| Ağırlık | Nihai muhafaza konfigürasyonuna bağlıdır |
| Boyutlar | Standart Mark V PCB ayak izi |
| Çalışma Sıcaklığı | Endüstriyel standart 0 ila 60 °C |
| Güç Tüketimi | Bağlı solenoid yüküne bağlıdır |
Endüstriyel Kontrol ve Yazılım Uyumluluğu
DS200DTBCG1A, TCRA röle kartı için terminal arayüzü olarak işlev görür. Modül, Q11, Q21 ve Q51 çekirdekleri arasında bağlantılar sağlayarak backplane veri yolu iletişimini ve G/Ç yoğunluğu ölçeklendirmesini destekler. Modüldeki donanım jumperları, Q51 çekirdeğindeki 30 çıkıştan 18’inin solenoid çalıştırması için yapılandırılmasına olanak tanır. Q11 çekirdek konfigürasyonunda jumper ayarları, gaz manifoldu boşaltma valfi kontrol dizilerini destekleyecek şekilde özel olarak eşlenmiştir ve kritik çıkış işlemleri için belirlenmiş tepki süreleri sağlar.
Sıkça Sorulan Sorular
S: DS200DTBCG1A üzerindeki kontak çıkışları sıcak takılabilir mi?
C: Hayır. Mark V mimarisi, DTBC sonlandırma modülü için sıcak takma desteği sunmaz. Backplane konektörlerine elektrik arkı zararını önlemek için kartın çıkarılması veya takılması öncesinde sistem enerjisi kesilmelidir.
S: Kontak çıkışlarına 125 V DC güç nasıl sağlanır?
C: Güç, PD çekirdeğindeki TCPD kartına bağlı J15/J16 konektörleri üzerinden yönlendirilir. Q51 çekirdeğinde yapılan özel konfigürasyon, 16, 17 ve 18 numaralı çıkışlara 125 V DC dağıtımını mümkün kılar.
Saha Kurulum Kılavuzu
- Konektör Bütünlüğü: TCRA kartından güvenilir sinyal alımı için JS1-JS8 konektörlerinin sağlam şekilde oturduğunu doğrulayın.
- Jumper Konfigürasyonu: P1/M1’den P18/M18’e kadar jumperların doğru hizalandığından emin olun. Solenoid etkin konfigürasyonlarda, açık devre hatalarını önlemek için P ve M jumperları birlikte takılmalı veya çıkarılmalıdır.
- Topraklama: Şasi toprak sürekliliğini sağlamak için montaj noktalarında temiz temas yüzeyleri koruyun.
- Kablo Yönlendirme: Röle kontrol yollarında elektromanyetik girişimi (EMI) azaltmak için sinyal seviyesi kabloları (JS1-JS8) ile solenoid güç besleme kablolarını (J8) ayrı tutun.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
