Ürün Detayları

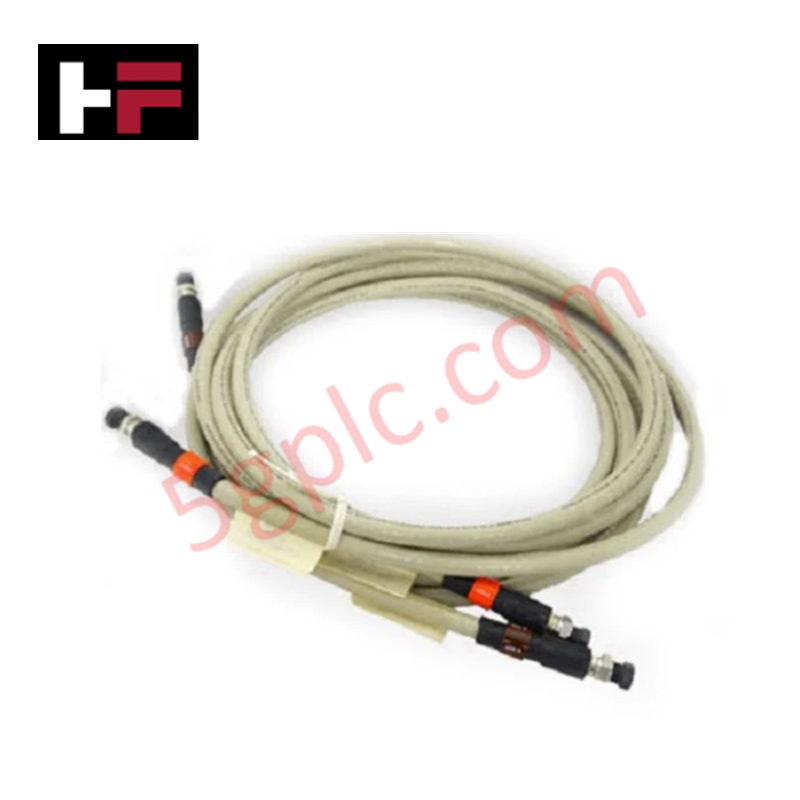

Honeywell FS-SICC-1011/L3, ayrıca FS-SICC-1011/L3 FTA Bağlantı Kablosu olarak da kataloglanmış olup, Honeywell Safety Manager platformları içinde kontrolörler, G/Ç modülleri ve Alan Terminal Montajları (FTA) arasında düşük gürültülü sinyal yönlendirmesi için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | FS-SICC-1011/L3 |
| Marka | Honeywell |
| Menşei | ABD |
| Ağırlık | 0,2 kg |
| Boyutlar | Kablo Uzunluğu: 3 m (9,8 ft) |
| Çalışma Sıcaklığı | -20 °C ile 70 °C arası |
| Güç Tüketimi | Pasif Bileşen |
| Ürün Tipi | FTA Bağlantı Kablosu |
| Konnektör Tipi | Çift uçlu D-sub Konnektörler |
| İletken Sayısı | 9 çekirdek |
| Kablo Kesiti | 28 AWG |
| Kalkan Tipi | EMI koruması için örgülü kalkan |
Kanal İzolasyonu ve HART Döngüsü Protokol Entegrasyonu
Honeywell FS-SICC-1011/L3 kablo montajı, çok çekirdekli 28 AWG tel demetini saran genel örgülü kalkan ile yüksek yoğunluklu alan sonlandırma montajları arasında kanal izolasyonunu sağlar. Düşük voltajlı ayrık durum geçişleri veya analog değerler ile bitişik 4-20 mA HART döngüsü protokol hatları birlikte aktarılırken, örgü yüksek frekanslı elektromanyetik girişimi engeller. Bu kalkan yapısı, sinyal kenar bütünlüğünü korur ve sistem G/Ç rafları ile dağıtım dolapları arasındaki ortak mod gürültü yayılımını sınırlar.
Sıkça Sorulan Sorular
S: D-sub konnektörler saha boru çekimi için çıkarılabilir mi?
C: Hayır, D-sub konnektörler kalkan sürekliliğini korumak ve pin temas direnci değerlerini sağlamak için fabrika kalıplıdır.
S: Kalkan toprak sürekliliği kablo montajı boyunca nasıl sağlanır?
C: Dış örgü kalkan, çift uçlu D-sub konnektörlerin iletken metal kabuklarına doğrudan bağlanır ve dolap ara yüz başlıkları ile eşleştiğinde topraklama sağlar.
Saha Kurulum Kılavuzu
- Kurulumdan önce konnektör pinleri ve kabuk muhafazasını fiziksel hasar açısından kontrol edin.
- 3 m kabloyu dolap kablo kanallarından geçirirken, kablo dış çapının en az 10 katı bükülme yarıçapına uyun.
- D-sub konnektörleri FTA ve G/Ç modül başlıkları ile hizalayarak sıkıca oturana kadar bastırın.
- Konnektör vida somunlarını mekanik olarak sağlam temas ve düşük empedanslı topraklama için sıkın.
- Sinyal bağlantı kablolarını kontrol dolapları içindeki yüksek voltajlı AC iletkenlerden izole tutun.
