Ürün Detayları

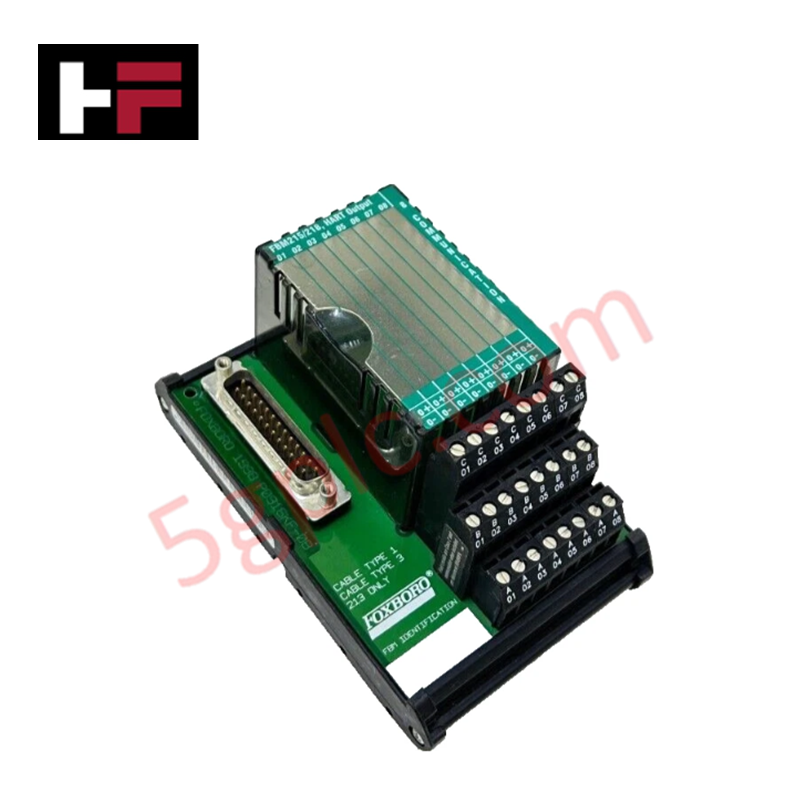

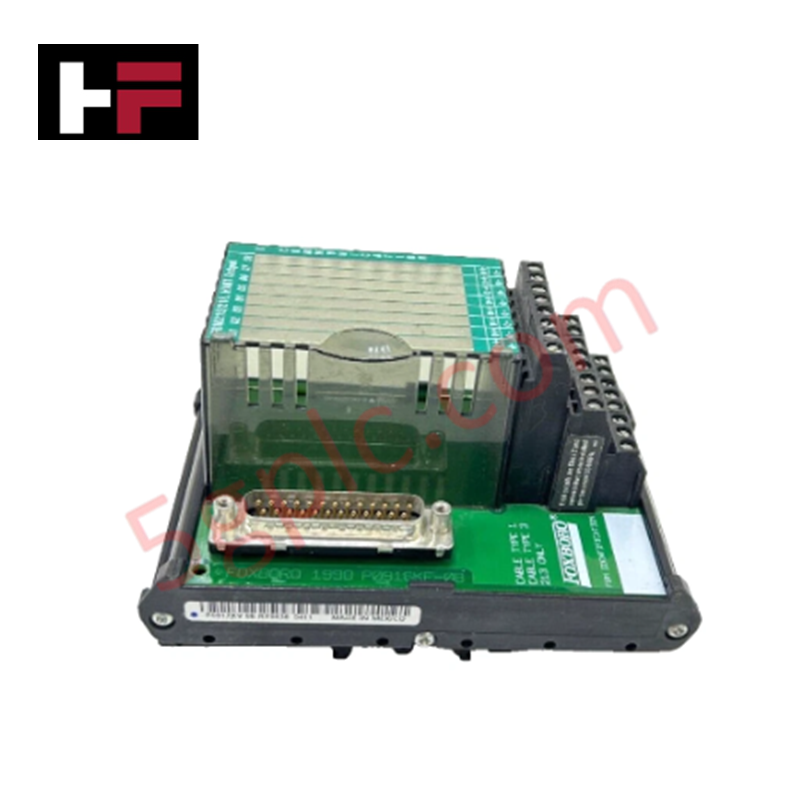

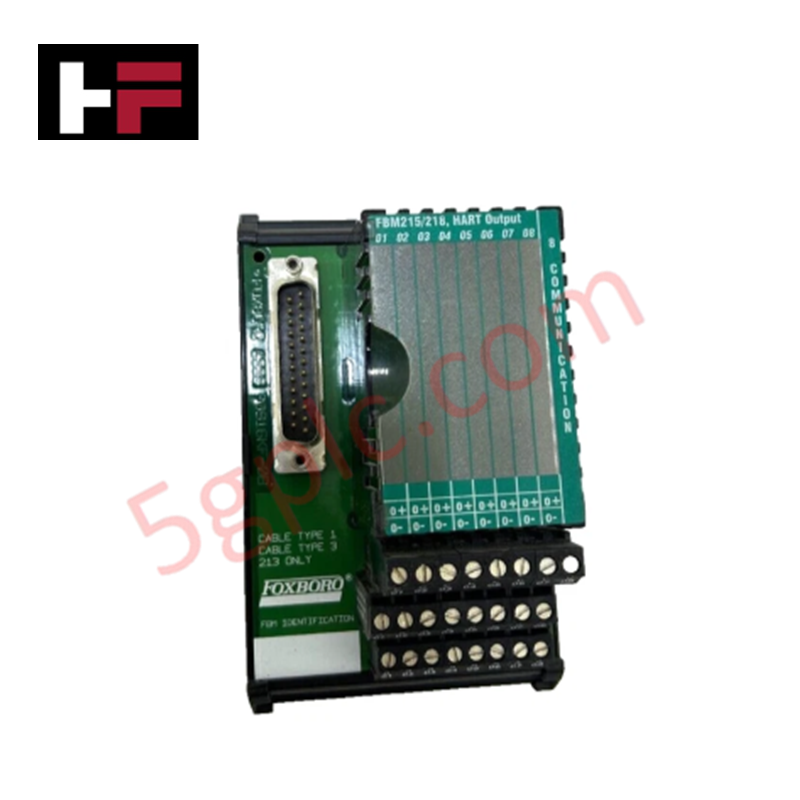

I/A Serisi kontrol ağlarında sinyal sonlandırma ve saha dağıtımı için yapılandırılmış olan Foxboro Invensys P0917XV (P0917XV Sonlandırma Montajı), doğrudan fiziksel/elektriksel uygulama sağlar. Bu donanım bileşeni, özellikle saha aktüatörleri ile kontrolör arka planı arasında 4-20 mA DC kontrol döngüleri ve üst üste bindirilmiş HART dijital iletişimini kolaylaştırmak üzere tasarlanmış 8 izole çıkış kanalını yönetmek için birincil arayüz görevi görür.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | P0917XV |
| Marka | Foxboro Invensys |
| Menşei | Üretici Standardı |
| Ağırlık | 0.8 kg |
| Boyutlar | 14.5 cm x 13.5 cm x 6.5 cm |
| Çalışma Sıcaklığı | -20 °C ile 60 °C arası |
| Güç Tüketimi | Pasif (Döngü beslemeli) |
| Kanal Konfigürasyonu | 8 İzole Çıkış Kanalı |
| Maksimum Çıkış Yükü | 20 mA’de 750 Ohm |
| İzolasyon | Her kanal için 600 V AC |
DCS Proses Enstrümantasyon Bağlantısı
P0917XV, kanal-kanal izolasyon mimarisi sayesinde sinyal bütünlüğünü korur. Yüksek yoğunluklu 3 katmanlı sıkıştırma terminal tasarımını kullanarak, montaj sinyal gürültüsünü bastırır ve HART döngü protokolü iletişimi için tutarlı empedans sağlar. Fiziksel düzenleme, 4-20 mA HART döngü protokolü standartlarını destekler ve güvenilir saha cihazı sorgulaması ile kısmi strok testine olanak tanır. Montaj, ISA Standardı S71.04 Sınıf G3 gereksinimlerine uygun olup, zorlu ve aşındırıcı endüstriyel ortamlarda performans tutarlılığı sağlar.
Sıkça Sorulan Sorular
S: P0917XV, FBM215 ve FBM218 modülleri için sıcak değişim (hot-swap) özelliğini destekliyor mu?
C: Evet, terminal montajının mekanik tasarımı, I/A Serisi sistemi kontrollü bakım durumundayken saha kablolamasını kesintiye uğratmadan FBM modüllerinin çıkarılıp takılmasına izin verir.
S: Bu montaj üzerinden HART dijital sinyaller için belirli kablolama mesafe sınırlamaları var mı?
C: P0917XV, sinyal zayıflamasını en aza indirmek için korumalı, düşük kapasitanslı bükümlü çift kablo kullanılması koşuluyla HART dijital mesajlaşma için 3.000 metreye kadar sinyal iletim mesafesini destekler.
S: Yedekli FBM218 konfigürasyonları için gereksinim nedir?
C: P0917XV sonlandırma tabanı olarak hizmet verirken, FBM218’in yedekli çift olarak kullanılması durumunda, 8 kanallı arayüzde çift modül sinyallerini doğru şekilde köprülemek için ek bir adaptör (örneğin RH916QD) gereklidir.
Saha Kurulum Kılavuzu
- P0917XV montajını, ısı dağılımı ve kablo yönetimi için yeterli boşluk bırakarak I/O kabinindeki standart DIN rayına monte edin.
- Saha kablolarını sıkıştırma tipi vida terminalleri kullanarak sonlandırın; tüm iletkenlerin sağlam oturduğundan emin olun, yüksek dirençli temas noktalarını önleyin.
- Kablonun drenaj tellerini, kanal başına 600 V AC galvanik izolasyon derecesini korumak için belirlenmiş topraklama bara bağlantısına sonlandırın.
- Modülü terminal montajı arka plan konektörüne takmadan önce FBM modülünün (FBM215 veya FBM218) uyumluluğunu doğrulayın.
- Kurulumdan sonra, Foxboro Akıllı Saha Cihazı Konfigüratörü (IFDC) kullanarak HART iletişim kararlılığını doğrulamak için döngü kontrolü yapın ve çıkış döngüsünü devreye almadan önce test edin.
