Ürün Detayları

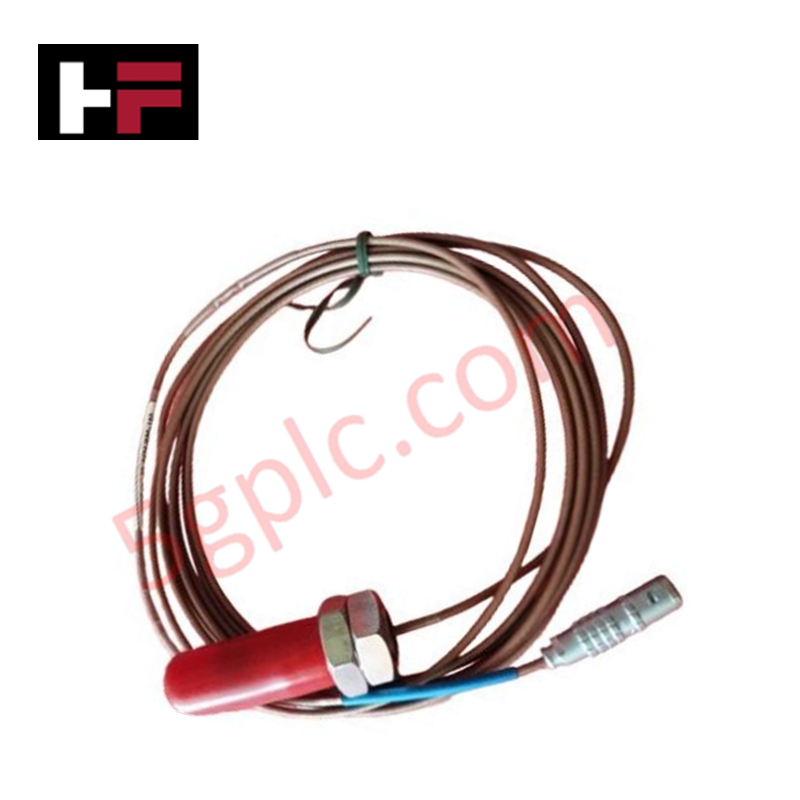

Döner makinelerde temassız titreşim ve mil yer değiştirmesi izleme için yapılandırılan Emerson PR6424/010-100 (PR6424 16 mm Girdap Akımı Sensörü), doğrudan fiziksel/elektriksel uygulama sağlar. Epro CON021 sinyal dönüştürücüleriyle birlikte kullanıldığında, dinamik yüksek frekanslı alan sönümlemesi oluşturarak radyal dinamik hareketi ve eksenel mil konumunu ölçer.
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | PR6424/010-100 |
| Marka | Emerson Epro |
| Menşei | Almanya |
| Ağırlık | Yaklaşık 0,20 kg |
| Boyutlar | Prob Ucu Çapı: 16 mm; Kovan Dişi: M18 x 1.5 |
| Çalışma Sıcaklığı | -35 °C ila +150 °C |
| Güç Tüketimi | Harici dönüştürücü (CON021 / EZ1000) üzerinden beslenir |
| Ölçüm Aralığı | Statik: +-2.0 mm; Dinamik: 0 ila 1000 um |
| Çıkış Sinyali | Sinyal dönüştürücü üzerinden dinamik gerilim |
| Hassasiyet | 4 V/mm (101.6 mV/mil) |
| Frekans Tepkisi | 0 Hz ila 20 kHz (-3 dB) |
| Doğrusallık | <= +-1.5% tam skala |
| Kablo Seçenekleri | Paslanmaz çelik esnek zırh ve LEMO uçlu 5 m entegre kablo |
| Prob Ucu Malzemesi | Yüksek sıcaklığa dayanıklı epoksi reçine kapak / PEEK |
| Koruma Sınıfı | IP67 (başlık / dişli gövde) |
| Hedef Malzeme | Ferromanyetik çelik (standart 42CrMo4) |
Girdap Akımı Probu Ölçeklendirmesi ve Aralık Gerilimi Doğrulaması
Emerson PR6424/010-100, nominal 4 mm doğrusal ölçüm aralığı boyunca yüksek frekanslı elektromanyetik alan sönümlemesini doğru bir konum sinyaline dönüştürmek için hassas girdap akımı probu ölçeklendirmesi gerektirir. Standartlaştırılmış 4 V/mm hassasiyetle doğru kurulum, M18 kontra somunları sabitlenmeden önce başlangıç aralık geriliminin doğrulanmasına (yaklaşık 2,7 mm mekanik merkez hava aralığı veya CON021 koşullandırma donanımı üzerinden -10 VDC statik ofset hedeflenerek) dayanır. Doğru uzamsal konumlandırma, yakındaki metal muhafaza duvarlarının neden olduğu çapraz konuşma bastırma performansındaki bozulmayı önler ve mil salgısı ya da yapısal rotor dinamiklerinden kaynaklanan ölçüm kaymasını sınırlar.
Sıkça Sorulan Sorular
S: PR6424/010-100'ün mekanik kurulumu sırasında fiziksel hava aralığı nasıl ayarlanır?
C: M18 x 1.5 kovanı montaj braketine vidalayın ve kontra somunları sıkmadan önce CON021 dönüştürücü çıkışındaki DC aralık geriliminin belirlenen merkez değerini (-10 VDC nominal ofset; yaklaşık 2,7 mm hava aralığına karşılık gelir) gösterdiğinden emin olun.
S: LEMO konektörlü 5 m entegre kablo sahada değiştirilebilir veya eklenebilir mi?
C: Entegre kabloya ek yapmak veya kabloyu kısaltmak, toplam sistem kapasitansını ve endüktansını değiştirir; bu da kalibre edilmiş 4 V/mm prob hassasiyetini doğrudan bozar ve doğrusal olmayan ölçüm hatalarına neden olur.
S: 16 mm prob ucunda yan duvar parazitini önlemek için hangi yapısal önlemler alınmalıdır?
C: RF manyetik alanının yapay olarak sönümlenmesini önlemek için epoksi uç çevresindeki havşalı boşluk alanını ikincil metal malzemelerden arındırılmış şekilde koruyun.
Saha Kurulum Yönergeleri
- M18 x 1.5 paslanmaz çelik kovanı diş açılmış montaj noktalarına vidalayın ve kontra somunlarla kilitlemeden önce en az 5 tam dişin kavrandığından emin olun.
- Çevredeki makine muhafazalarıyla istenmeyen girdap akımı kuplajını ortadan kaldırmak için 16 mm sensör başlığı çevresinde en az 30 mm temiz radyal boşluk bırakın.
- Zırhlı esnek kabloyu özel topraklanmış metalik kanal içinden geçirin ve iç damar hasarını önlemek için en az 35 mm bükülme yarıçapına uyun.
- LEMO fişini sürücü arayüz modülüne sağlam şekilde bağlayın; toprak döngüsü gürültüsünü önlemek için cihaz ekranını yalnızca izleme kabini tarafında topraklayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
