Ürün Detayları

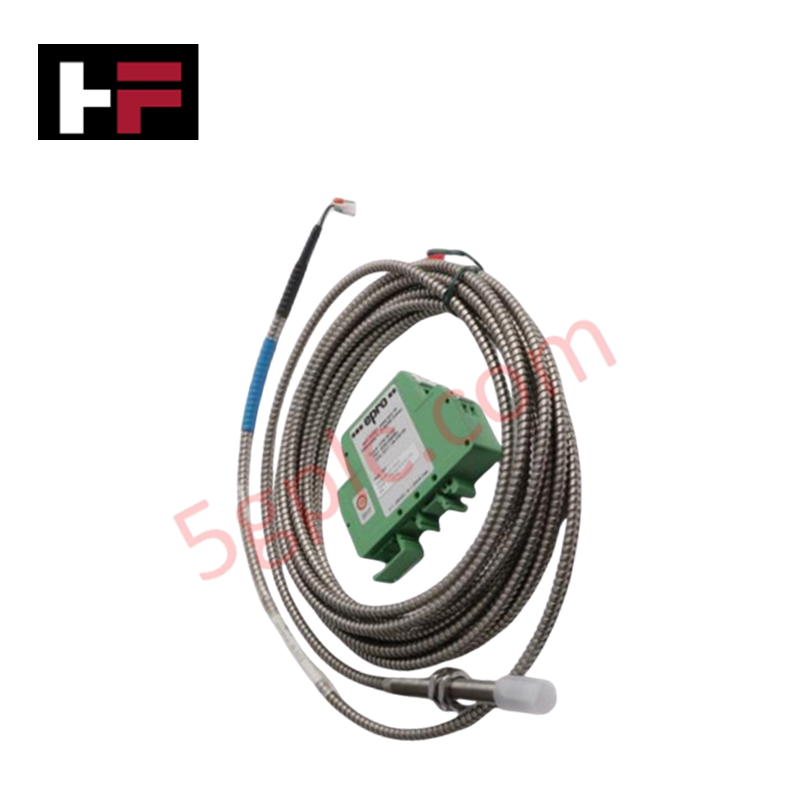

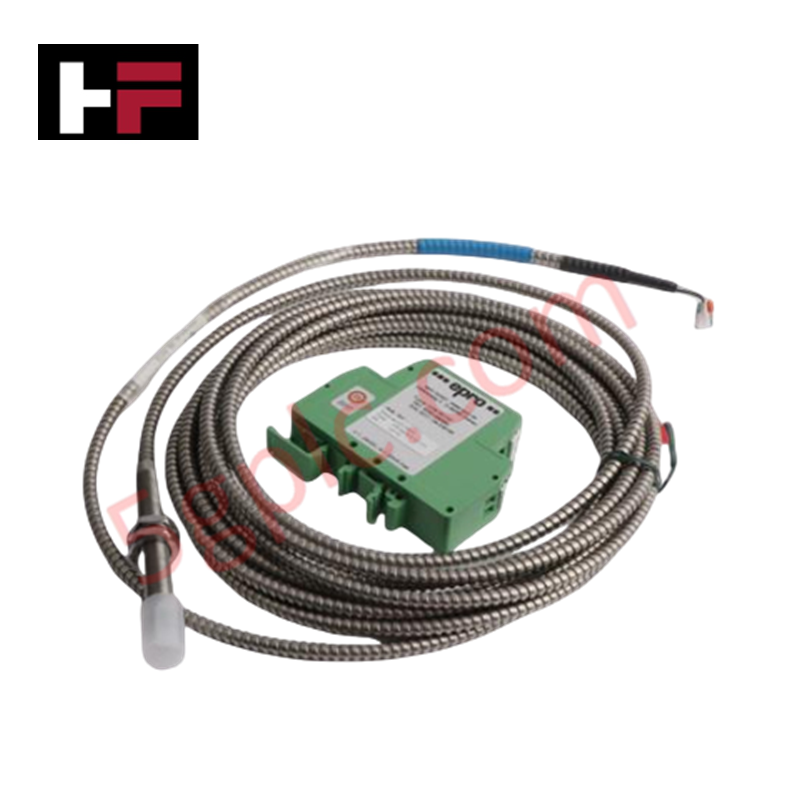

Makine izleme ağlarında temassız yer değiştirme ölçümü için yapılandırılmış olan Emerson PR6424/000-030-CN (PR6424 Eddy Akım Sensörü), mil titreşimi ve pozisyon algılamasının doğrudan fiziksel gerçekleştirilmesini sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | PR6424/000-030-CN |
| Marka | Emerson |
| Menşei | Almanya |
| Ağırlık | 0,36 kg |
| Boyutlar | 240 mm x 170 mm x 60 mm |
| Çalışma Sıcaklığı | -40 °C ile +100 °C arası |
| Güç Tüketimi | Pasif (CON021 tarafından beslenir) |
| Prob Çapı | 16 mm |
Mekanik İzleme ve TSI Entegrasyonu
PR6424 sensörü, prob ucu ile metalik hedef arasındaki mesafeyi ölçmek için eddy akım indüksiyonunu kullanır. Doğru rotor dinamiği verisi elde etmek için, çıkış voltajının gerçek mekanik yer değiştirmeyi yansıtmasını sağlamak amacıyla eddy akım probunun hassas ölçeklendirilmesi gereklidir. Kurulum sırasında kullanıcılar, probun karakteristik eğrisinin doğrusal aralığında çalışmasını sağlamak için hedefleri yaklaşık -10 VDC civarında tutarak boşluk voltajı doğrulamasını kontrol etmelidir. Ayrıca, yüksek kaliteli dalga formu yakalamayı korumak için, sistemin ortak mod gürültüsünün mil pozisyonu veya titreşim frekansını etkilemesini önlemek amacıyla bağlantı koaksiyel kabloların uygun yönlendirilmesi ve ekranlanması ile etkili çapraz konuşma bastırması gereklidir.
Sıkça Sorulan Sorular
S: PR6424 sensörü standart olmayan kablo uzunluklarıyla kullanılabilir mi?
C: Sensör ve ilişkili CON021 sinyal kondüsyoncusu kalibre edilmiş bir sistemdir. Koaksiyel kablo uzunluğunun değiştirilmesi rezonans frekansını ve sistem empedansını değiştirir, bu da yer değiştirme ölçümünde hatalara yol açar. Fabrika tarafından sağlanan kabloları değiştirmeyin.
S: Prob ucu montaj torkuna duyarlı mıdır?
C: Kurulum sırasında aşırı tork, prob gövdesinin deformasyonuna veya seramik ucun çatlamasına neden olabilir. Prob montaj tertibatını yalnızca gerekli mekanik stabilite sağlanana kadar sıkın; hasarı önlemek için dişli sensör montajı için standart endüstriyel uygulamalara başvurun.
Saha Kurulum Kılavuzu
- Prob Boşluk Ayarı: Prob ucu ile mil yüzeyi arasındaki ilk boşluğu, bir hisar ölçer veya mikrometrik ayar mekanizması kullanarak belirleyin. Mil hareketine her iki yönde izin vermek için doğrusal ölçüm aralığının orta noktasını hedefleyin.
- Montaj Bütünlüğü: Probun sert bir braket içinde sabitlenmesini sağlayın. Montaj braketi kendisinin aşırı titreşimi, sensör tarafından mil titreşimi olarak algılanacak ve yanlış durum izleme verilerine yol açacaktır.
- Kablo Yönlendirme: Koaksiyel kabloyu yüksek akımlı güç kablolarından veya değişken frekans sürücü (VFD) çıkışlarından uzak tutarak elektromanyetik girişim (EMI) nedeniyle yüksek empedanslı sinyal yoluna gürültü girmesini önleyin.
- Konnektör Bakımı: Koaksiyel bağlantıları temiz ve kuru tutun. CON021 arayüzündeki nem veya kirleticiler kaçak yollar oluşturabilir, bu da sinyal kaymasına veya boşluk voltajı referansının kesintili kaybına neden olabilir.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
