Ürün Detayları

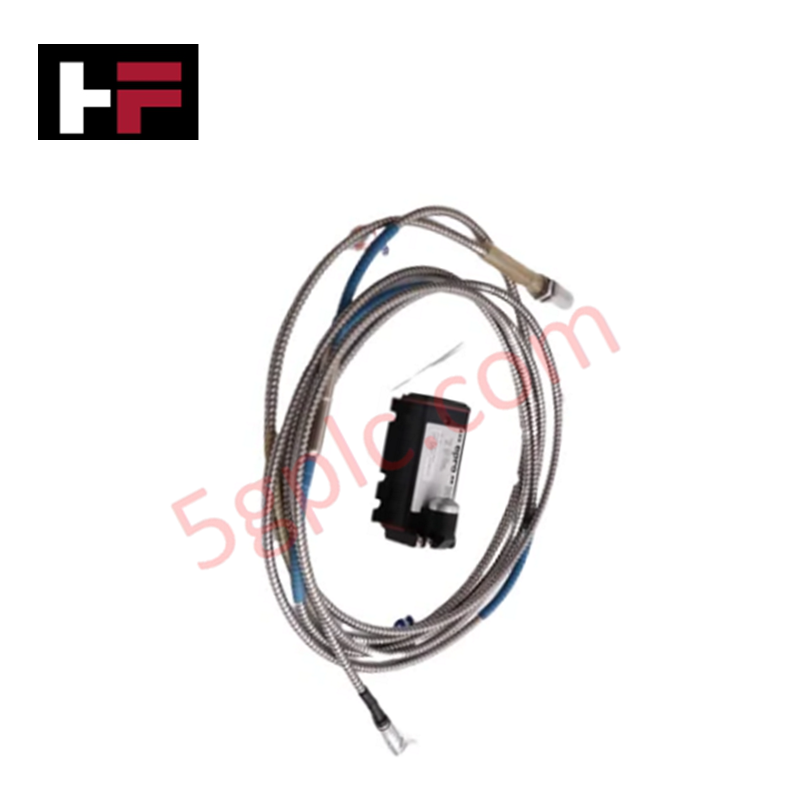

Türbin Gözetim Enstrümantasyonu (TSI) platformları içinde kritik türbomakine yakınlık izleme için yapılandırılmış olan Emerson EPRO PR6423/010-040 (PR6423/010-040) Eddy Akım Yer Değiştirme Transdüseri, doğrudan fiziksel/elektriksel uygulama sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | PR6423/010-040 + CON021 |
| Marka | Emerson EPRO |
| Menşei | Almanya / Uluslararası |
| Ağırlık | Yaklaşık 0,45 kg |
| Boyutlar | Standart prob muhafazası ve dönüştürücü geometrisi |
| Çalışma Sıcaklığı | -40 °C ile +125 °C arası (Sensör) |
| Güç Tüketimi | Nominal uyarım gereklidir |
| Ölçüm Aralığı | +/- 2 mm |
Mekanik İzleme ve TSI Özellikleri
Transdüser sistemi, dönen hedef şaft içine eddy akımları indüklemek için alternatif RF manyetik alanı kullanır ve manyetik alan zarfındaki yapısal değişiklikleri fiziksel temas olmadan haritalar. Birleşik CON021 sinyal dönüştürücü sürücü aşaması, yüksek frekanslı empedans dalgalanmalarını hassas analog ölçümlere dönüştürmek için sürekli eddy akım prob ölçeklendirmesi yapar.
Kalibrasyon döngüleri sırasında, saha teknisyenleri prob ucunun doğrusal voltaj-mesafe eğrisinin tam ortasında olduğunu doğrulamak için standart -10 VDC hedeflere karşı boşluk voltajı doğrulaması yapar. Bu gerçek zamanlı kalibrasyon, yüksek hızlı türbomakinalarda yağ girdabı, şaft merkez hattı pozisyonu ve eksenel itme kayması gibi karmaşık rotor dinamiklerinin doğru takibini sağlar. Dahili sürücü devreleri, bitişik sensör sinyallerini izole etmek için çapraz konuşma bastırma filtreleri kullanır ve uzun kablo hatlarında komşu kanal paraziti olmadan temiz veri iletimi sağlar.
Sıkça Sorulan Sorular
S: Sistem kurulumu sırasında -10 VDC boşluk voltajı hedefinin mekanik önemi nedir?
C: -10 VDC boşluk voltajı, sensör ucunun +/- 2 mm doğrusal ölçüm aralığının tam fiziksel ortasında konumlandığını gösterir. Bu, dahili işleme devresine hem pozitif hem de negatif dinamik şaft yer değiştirmelerini izlemek için eşit hareket alanı sağlar.
S: PR6423/010-040 sensör ucu, türbin muhafazası içindeki yağlama yağı alanlarına doğrudan maruz kalabilir mi?
C: Evet. Sensör ucu ve uyumlu yüksek frekanslı uzatma kablo montajları hermetik olarak mühürlenmiş olup, sıcak endüstriyel yağlarda sürekli daldırmaya dayanacak şekilde yağ dirençli polimerlerden üretilmiştir.
Saha Kurulum Kılavuzu
- İplikli Prob Penetrasyon Ayarı: PR6423 probunu makine muhafaza braketi içine vidalayın ve CON021 sürücü terminallerinde dinamik DC voltajını kontrol edin. Multimetre kalibre edilmiş hedef boşluk voltajını gösterdiğinde probun dönmesini durdurun.
- Düşük Empedanslı Koaksiyel Konnektörlerin İzolasyonu: Tüm mini koaksiyel kablo bağlantılarını son montajdan önce kalıntısız elektronik temizleyici ile temizleyin. Eşleşen konnektörleri yapısal makine topraklama yollarıyla fiziksel teması engellemek için iletken olmayan izolasyon kılıflarıyla sarın.
- Sinyal Kablosu Yolu İzolasyonu: Dinamik sinyal hatlarını CON021 modülünden esnek, sıvı geçirmez topraklanmış metal boru içinde yönlendirin. Harici yüksek frekanslı elektriksel gürültü enjeksiyonunu önlemek için ağır AC motor hatları ve dahili anahtarlama kablolarından fiziksel olarak ayırın.
- Somun Gerilimi Doğrulaması: Hedef boşluk ayarı doğrulandıktan sonra, vidalı prob gövdesinin ağır çalışma titreşimleri altında geri çıkmasını önlemek için ikincil mekanik şasi somununu makine dış paneline sıkıca sabitleyin.
