Ürün Detayları

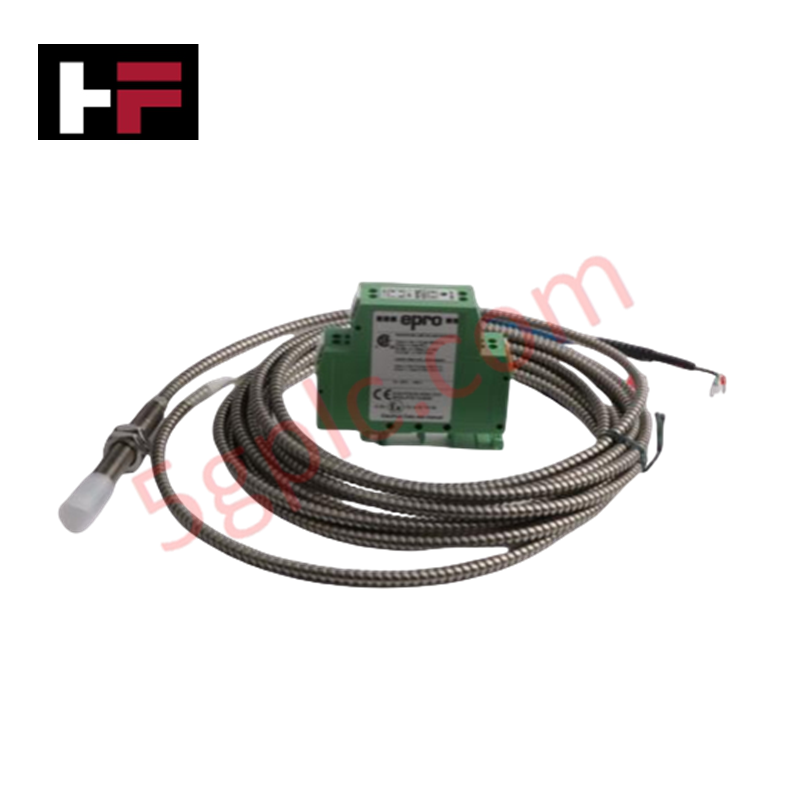

Dönen makinelerde yüksek frekanslı mil yer değiştirmesi ölçümü için yapılandırılmış olan Emerson Epro CON041+PR6423/002-031 (PR6423/002-031) Eddy Akım Sensörü sistemi, eksenel ve radyal mil izleme için dinamik ve statik sinyal dönüşümünün doğrudan fiziksel gerçekleştirilmesini sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | CON041+PR6423/002-031 |
| Marka | Emerson Epro |
| Ağırlık | ~0.25 kg (Sistem toplamı) |
| Boyutlar | M8 (Prob) / DIN ray modülü (Dönüştürücü) |
| Çalışma Sıcaklığı | -30 °C ile +100 °C arası (Dönüştürücü) |
| Güç Tüketimi | -23 VDC ile -32 VDC arası |
Mekanik İzleme ve TSI Entegrasyonu
Sistem, prob ucu ile metalik rotor arasındaki boşluğu ölçmek için eddy-akım indüksiyonunu kullanır. Başarılı rotor dinamiği analizi, transdüser voltaj çıkışının mil yer değiştirmesiyle doğrusal orantılı kalmasını sağlayan doğru eddy-akım prob ölçeklendirmesine bağlıdır. İlk kurulum sırasında kullanıcılar, sinyalin probun doğrusal dinamik aralığında kalmasını sağlamak için -10 VDC merkez noktası hedefiyle boşluk voltajı doğrulaması yapmalıdır. Ayrıca, yüksek kaliteli dalga formu yakalamayı sürdürmek için sistem, yüksek frekanslı koaksiyel kabloların elektromanyetik gürültü kaynaklarından uzak yönlendirilmesini sağlayarak etkili çapraz konuşma bastırması uygular; böylece mil eksantrikliği ve yörüngesel titreşim izleme girişimi önlenir.
Sıkça Sorulan Sorular
S: PR6423 probunun entegre koaksiyel kablosu değiştirilebilir veya eklenebilir mi?
C: Hayır. Sistem, kablo empedansını da içeren eşleştirilmiş bir set olarak fabrika kalibrasyonludur. Kablonun değiştirilmesi veya eklenmesi rezonans frekansını ve sistem hassasiyetini değiştirir, bu da mil pozisyon verilerinde önemli ölçüm hatalarına yol açar.
S: CON041 dönüştürücü modülü sıcak değişim (hot-swap) yapabilir mi?
C: Hayır. Modülü DIN rayından çıkarıp takmadan önce besleme voltajını (-23 VDC ile -32 VDC arası) kesin. Sıcak değişim, iç demodülasyon devresine zarar verebilecek voltaj geçici dalgalanmalarına neden olabilir.
Saha Kurulum Kılavuzu
- Prob Montajı: Ölçülen yer değiştirmenin mil ile ilişkili olmasını sağlamak için probu rijit, titreşimden izole edilmiş bir braket üzerine monte edin; makine kasasına bağlı olmamalıdır.
- Boşluk Ayarı: Ölçüm aralığının ortasında nominal hava boşluğunu belirlemek için kalibre edilmiş bir hissetme ölçer kullanın. Boşluğun, milin tam termal genleşme ve hareketine izin verdiğini ve fiziksel teması engellediğini doğrulayın.
- Topraklama: Dönüştürücü muhafazasını ve kablo kalkanlarını düşük empedanslı bir enstrüman topraklamasına bağlayın. Doğru topraklama, ortak mod gürültüsünü azaltmak ve boşluk voltajı referansındaki sapmayı önlemek için gereklidir.
- Çevre: Sinyal kablolarını elektromanyetik girişimi önlemek için yüksek voltaj güç hatlarından ve VFD çıkış kablolarından ayrı, özel kanallardan geçirin.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
