Ürün Detayları

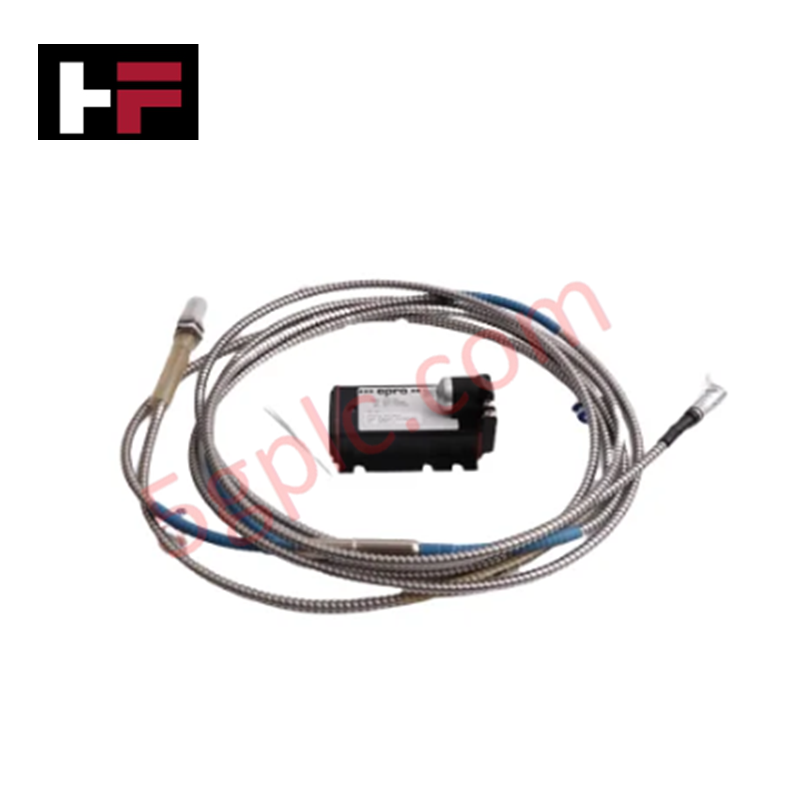

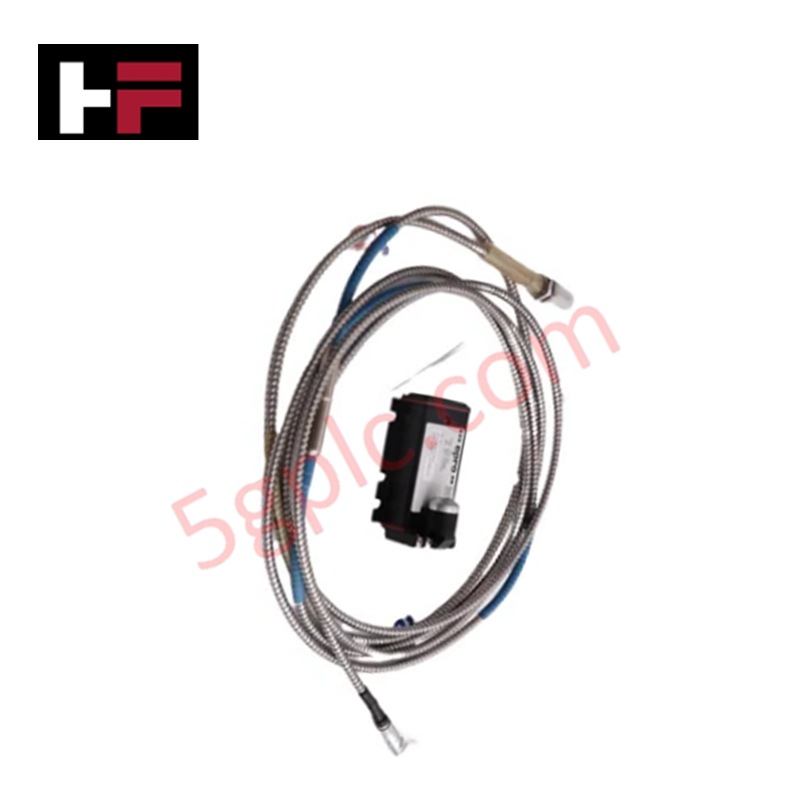

Endüstriyel türbomakinalarda yüksek hassasiyetli yer değiştirme ve titreşim ölçümü için yapılandırılmış olan Emerson Epro CON021 sinyal dönüştürücü, PR6423/001-011-CN (PR6423/001-011-CN) dönüştürücü ile eşleştirilerek doğrudan fiziksel/elektriksel uygulama sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | CON021 + PR6423/001-011-CN |
| Marka | Emerson Epro |
| Menşei | Almanya |
| Ağırlık | Yaklaşık 0,35 kg (Birleşik) |
| Boyutlar | Standart prob muhafazası ve dönüştürücü geometrisi |
| Çalışma Sıcaklığı | -35 °C ile +200 °C arası (Sensör) |
| Güç Tüketimi | Nominal uyarım gereklidir |
| Ölçüm Aralığı | 8 mm |
| Koruma Sınıfı | IP66 (Sensör başlığı) |
Eddy Akım Prob Ölçeklendirmesi
Sistem, hedef mesafeye orantılı doğrusal bir çıkış sağlamak için elektromanyetik indüksiyon kullanır. Artımlı Ölçek Faktörü (ISF), standart Epro izleme modülleriyle uyumluluğu sağlamak amacıyla nominal çalışma sıcaklıklarında 8 V/mm (+/- %5) olarak kalibre edilmiştir. Probun doğrusal ölçüm bölgesinde çalıştığını doğrulamak için ilk devreye alma sırasında hassas boşluk voltajı doğrulaması gereklidir; bu genellikle sinyal dönüştürücü çıkışına göre orta aralıkta -10 VDC baz çizgisi hedeflenir. Bu ölçeklendirmeden sapmalar, olası mekanik hizalama hatası veya hedef malzeme tutarsızlığına işaret eder.
Sıkça Sorulan Sorular
S: CON021 sinyal dönüştürücü diğer Epro PR642x serisi problarla kullanılabilir mi?
C: Dönüştürücü, eşleştirilmiş bir sistemin parçası olarak kalibre edilmiştir. Dönüştürücü probu değiştirilirse, ISF ve doğrusal hata spesifikasyonlarının sistem toleransları içinde kaldığını doğrulamak için kalibrasyon sertifikası kontrol edilmelidir.
S: Kablo kesilir veya eklenirse IP66 koruma sınıfı korunur mu?
C: Hayır. IP66 koruma sınıfı, fabrika tarafından mühürlenmiş sensör başlığı ve kablo montajı için geçerlidir. Sahada yapılan herhangi bir ekleme, sızdırmazlığın bütünlüğünü bozarak sıvı girişine neden olabilir.
Saha Kurulum Kılavuzu
- PR6423 sensörü, sinyal akışını engellememek için en az 25 mm mil çapı boşluğu olan sert bir braket içine monte edin.
- Temas kaynaklı uç hasarını önlemek için, ilk hava boşluğunun 0,5 mm olarak ayarlandığını metal olmayan bir kalınlık ölçer ile doğrulayın.
- Dönüştürücü sinyal çıkışını, sadece izleme sistemi rafında topraklanacak şekilde topraklanmış bükümlü çift ekranlı kablo ile sonlandırın; toprak döngülerini önlemek için bu önemlidir.
- PTFE kabloyu metal bir boru içinden geçirin ve üretici tarafından önerilen kablo bükülme yarıçapını aşmayacak şekilde yönlendirin; böylece iç iletkenlerde gerilme önlenir.
- Montaj öncesinde tüm mekanik dişleri çapak ve kir açısından kontrol edin, böylece muhafazaya tam oturması sağlanır.
