Ürün Detayları

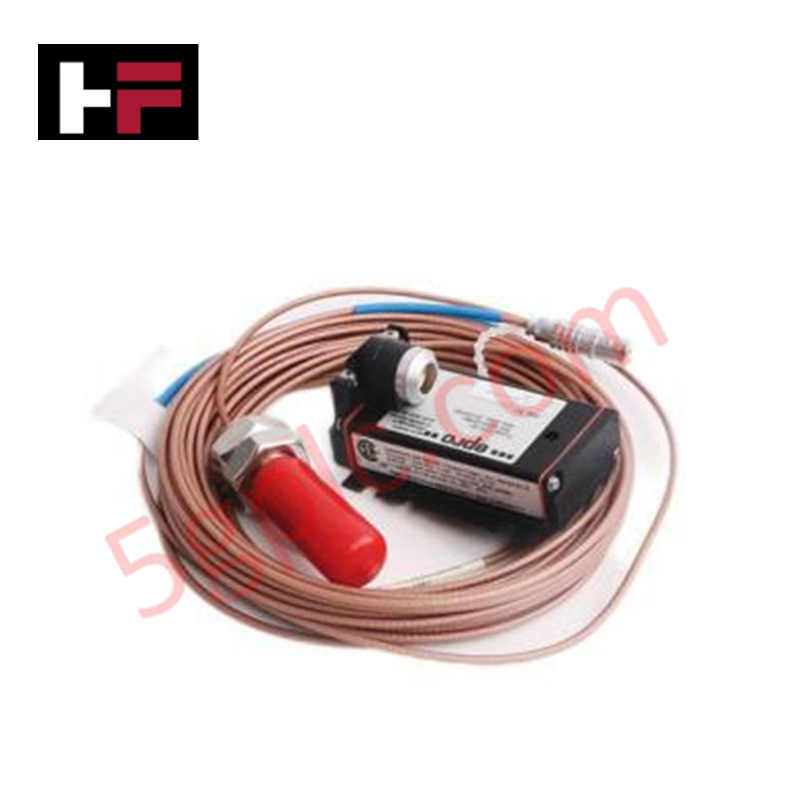

Emerson CON021/916-200+PR6426/000-130 olarak da kataloglanan CON021/916-200+PR6426/000-130 Girdap Akımı Sensör Sistemi, MMS 6000/3000 serisi platformlarda yüksek sıcaklıkta mil yer değiştirmesi ölçümü için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | CON021/916-200+PR6426/000-130 |
| Marka | Emerson |
| Temel Model | CON011/CON021 Prob Sistemleri |
| Menşei | Almanya |
| Çalışma Sıcaklığı | Prob: Sürekli olarak +180 °C'ye kadar |
| Güç Tüketimi | Dönüştürücü arka paneli / devre bağlantıları üzerinden beslenir |
| Ölçüm Aralığı | Yaklaşık 2,0 mm (nominal) |
| Hassasiyet | 20 m kalibrasyonla 8 V/mm (200 mV/mil) |
| Çıkış Aralığı | Standart analog gerilim, 0 ila -20 VDC (-2 VDC ila -18 VDC doğrusal) |
| Sistem Kalibrasyon Uzunluğu | Tam olarak 20,0 m toplam kablo uzunluğu |
| Mahfaza ve Koruma | Dönüştürücü: Ekranlı alüminyum DIN rayı mahfazası; Prob: 50 bar basınç değerine kadar |
| Kablo Zırhı Seçeneği | FEP/PFA yalıtımlı paslanmaz çelik esnek zırhlı boru (130) |
FOUNDATION Fieldbus / Profibus PA Bağlantısı ve CJC Sınırları
CON021/916-200 sinyal dönüştürücüsü, uzun kablo hatları üzerinden PR6426 sensör başlığı için yüksek frekanslı uyarım üreten bir osilatör ve demodülatör modülü olarak çalışır. Sinyal çıkışı, üst seviye proses otomasyonu arka panelleri ve saha veri yolu ağlarıyla arabirim oluşturur ve kalibre edilmiş 20 metrelik iletim yolu boyunca sinyal bütünlüğünü korur. Galvanik yalıtım, çıkışların uzak DCS altyapısına veya 4-20 mA HART enstrümantasyon devrelerine entegre edilmesi sırasında ortak mod gerilim parazitlerini ve kanal çapraz konuşmasını azaltır.
Sık Sorulan Sorular
S: PR6426 probu ile CON021 dönüştürücüsü arasındaki toplam sistem kablosu uzunluğu nasıl kalibre edilir?
C: CON021/916-200 sürücüsü, belirtilen doğrusallığı ve 8 V/mm hassasiyeti korumak üzere dahili prob kablosu ile uzatma kablosunun toplamını kapsayan tam 20,0 metrelik sistem uzunluğu için fabrikada kalibre edilir.
S: Saha uygulamalarında PR6426/000-130 sensör başlığı için hangi çevresel sınırlar geçerlidir?
C: PR6426 yer değiştirme probu, ağır hizmet tipi türbin yatak yuvalarında sürekli olarak +180 °C'ye kadar ortam sıcaklıklarına ve 50 bar'a kadar statik basınca dayanır.
S: CON021 sinyal dönüştürücüsü mahfazasında hangi montaj biçimi kullanılır?
C: CON021 dönüştürücüsü, marşaling panoları veya bağlantı kutuları içine standart endüstriyel DIN rayı montajı için tasarlanmış ekranlı alüminyum bir şasi içinde bulunur.
Saha Montaj Kılavuzu
- 8 mm PR6426 prob başlığını yatak yuvasına monte edin ve yüksek titreşim altında mekanik gevşemeyi önlemek için dişli gövdeyi sabitleyin.
- İlk prob konumunun -2 VDC ila -18 VDC doğrusal aralık içinde kalmasını sağlamak için fiziksel boşluğu milin statik konumuna göre doğrulayın.
- FEP/PFA yalıtımının bütünlüğünü korumak için esnek paslanmaz çelik zırhlı boru kablosunu keskin kenarlardan ve sıcak borulardan uzağa yönlendirin.
- CON021 dönüştürücü modülünü, düşük titreşimli yerel bir bağlantı kutusu içindeki topraklanmış endüstriyel DIN rayına monte edin.
- Fabrikada kalibre edilmiş 20,0 metrelik kablo uzunluğunu değiştirmeden veya kesmeden prob uzatma kablolarını dönüştürücüye bağlayın ve ekranın toprağa sürekliliğini sağlayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
