Ürün Detayları

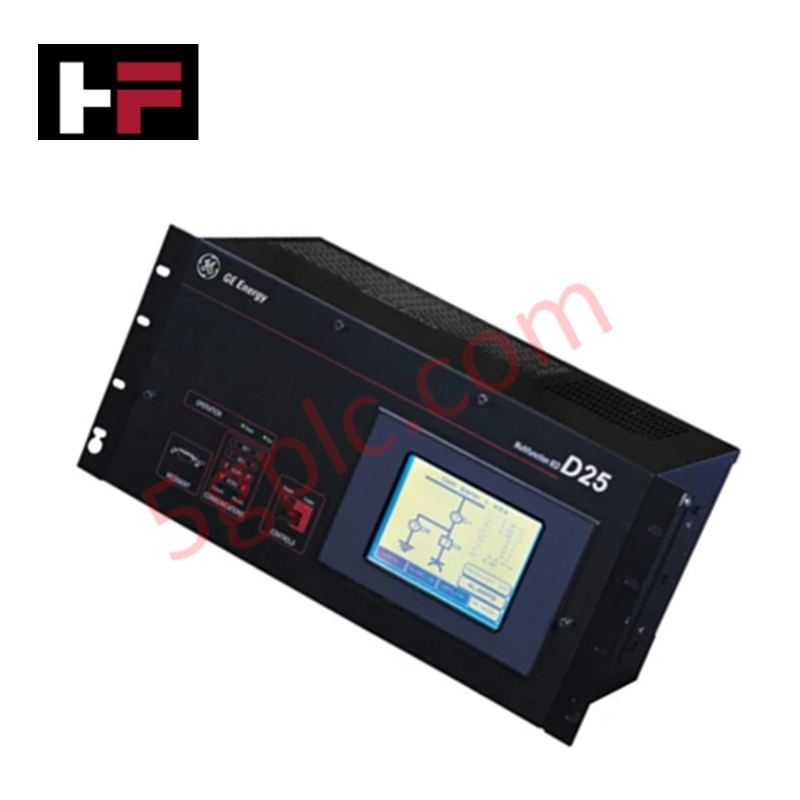

Yüksek hızlı elektriksel parametre kaydı ve trafo merkezi otomasyon kontrolü için yapılandırılmış olan GE Fanuc D25-0158-000003 (D25 Endüstriyel Kontrolör), doğrudan fiziksel/elektriksel yürütme sağlar. Donanım, altı fazlı devrelere kadar özel hesaplamalar yapmak için 15 trafolu izoleli AC analog girişten çok kanallı dalga formları alır. İletişim rutinleri, gömülü ölçüm matrisleri ve uzaktan telekontrol hatları arasında işlem kaynaklarını dengeleyerek bağımsız fiziksel seri ve isteğe bağlı Ethernet portları üzerinden çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | D25-0158-000003 |
| Marka | GE Fanuc |
| Menşei | Teknik özellikler fabrika menşeini belirler |
| Ağırlık | Dahili şasi seçeneğine bağlıdır |
| Boyutlar | Standart D25 form faktör gereksinimleri geçerlidir |
| Çalışma Sıcaklığı | Endüstriyel sınıf |
| Güç Tüketimi | Temel ünite çekişi artı iletişim kartı konfigürasyon yükleri |
| AC Analog Girişler | 15 kanal (üçlü gruplar halinde, trafolu izoleli) |
| Örnekleme Performansı | Güç Hattı Döngüsü başına 64 örnek |
| A/D Çözünürlüğü | 13 bit artı işaret |
| PT Giriş Seçenekleri | 63,5 Vrms, 69,3 Vrms, 110 Vrms, 120 Vrms, 220 Vrms nominal |
| Ölçüm Limitleri | Nominal baz çizgisinin %0 ila %250’si |
| Aşırı Yük Toleransları | Nominalin %250’si sürekli, nominalin %350’si 60 saniye için |
| Giriş Yükü Değeri | Nominal voltaj girişinde 0,1 VA’dan az |
| Sistem Doğruluğu | Gerilim: +/-%0,5 nominal, Frekans: +/-0,01 Hz, Faz Açısı: +/-0,5 derece |
| Yerel Arayüzler | WESMAINT II+ DB-9-F (RS-232 @ 9600 bps), Ekran Portu (RS-485 @ 9600 bps) |
| Sistem Zaman Senkronizasyonu | UTC Zaman Portu (DB-9-F, RS-232/RS-422) |
| Seri Bağlantılar | DB-9-F standart ve isteğe bağlı portlar (RS-232/485, 38400 bps’ye kadar) |
| Ethernet Genişletme | İsteğe bağlı 10/100TX, 10FL veya 100FX konfigürasyonları |
Profinet / EtherNet/IP Deterministik Ağ Entegrasyonu
İşlem mimarisi, iletişim veri yollarının deterministik bant genişliğini etkilemeden eşzamanlı olarak döngü başına 64 örnek A/D rutinlerini yürütmek için ayrık veri bölümlerini organize eder. Firmware, değişken arayüz portları arasında mutlak flash uyumluluğu sağlar ve protokol ayrıştırma rutinlerini isteğe bağlı 10/100TX veya 100FX Ethernet kartlarında birincil 13 bit dönüşüm hattından izole tutar. Bu dahili izolasyon, UTC arayüzündeki seri sorgulama zirvelerinin veya zamanlama isteklerinin altı fazlı güç hattı matrislerinin doğruluk hesaplamalarını bozmasını engeller.
Sıkça Sorulan Sorular
S: D25 platformunda isteğe bağlı Ethernet arayüzleri değiştirilirken firmware flash uyumluluğu nasıl yönetilir?
C: Donanım başlatılırken, çekirdek işlemci bir seçenek yuvası doğrulama dizisi yürütür. Yüklü donanım versiyonu, yüklü sistem imajı kısıtlamalarıyla uyumlu olmalıdır; uyumsuz firmware parametreleri veri yolu yürütmesini engeller ve iletişim başlatmayı durdurur.
S: 15 AC analog giriş bağlantıları, birincil cihaz hatları enerjiliyken servis edilebilir veya sıcak değiştirilebilir mi?
C: Hayır. Backplane ve terminal blokları aktif trafolu hatlar için açık devre koruması içermez. Elektriksel hasar veya tehlikeli geçici voltajları önlemek için PT ve CT ikincil yolları, herhangi bir terminal bloğu çıkarılmadan önce kısa devre edilmeli veya izole edilmelidir.
Saha Kurulum Kılavuzu
- Topraklama Çerçevesi: Kontrolör çerçevesini, şasi üzerindeki topraklama terminalinden ana kontrol paneli toprak ağına düşük empedanslı bakır kablo ile topraklayın.
- Analog Hat Düzeni: Faz açısı ve frekans ölçümlerinde hatalara yol açan elektromanyetik alanları önlemek için 15 cihaz izoleli AC analog hattını topraklanmış çelik borular içinde yönlendirin.
- Fiber Optik Yönlendirme: İsteğe bağlı 10FL veya 100FX optik kartlar kullanıldığında, kablolama tepsileri içinde minimum bükülme yarıçapı kurallarına uyun; böylece fiziksel fiber kırılmaları veya aşırı sinyal kaybı önlenir.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
