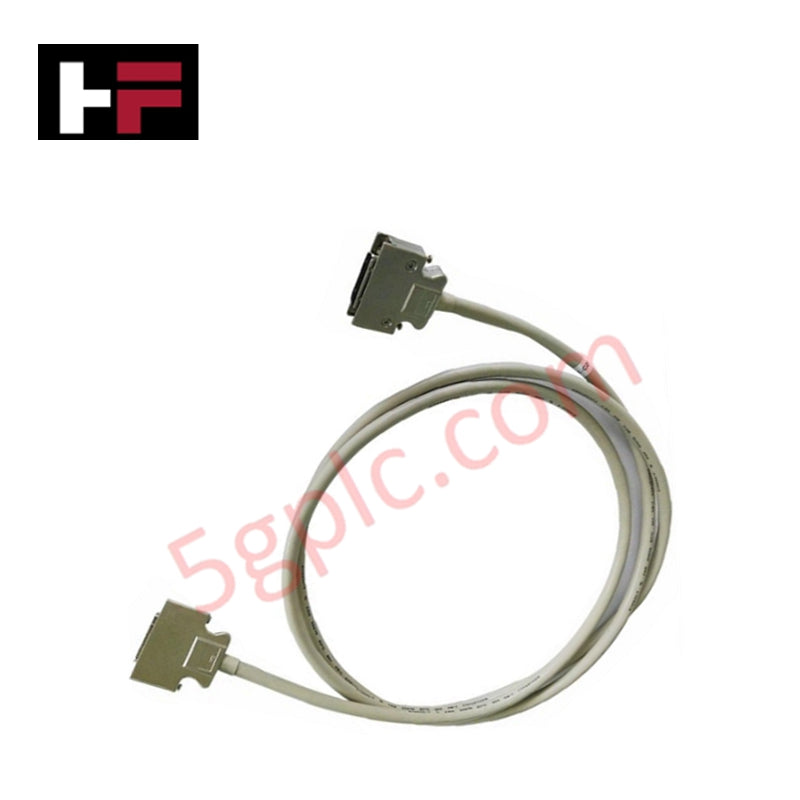

CENTUM VP | Yokogawa YCB301-C020 ESB Veri Yolu Kablosu

Ürün Genel Bakış

 Yokogawa YCB301-C020 , CENTUM VP entegre kontrol sistemi için yüksek hızlı iletişim omurgası olarak görev yapar. Bu ESB (Genişletilmiş Seri Backplane) Veri Kablosu, Alan Kontrol İstasyonu (FCS) ile genişletme G/Ç düğümleri arasındaki kritik bağlantıyı sağlar. Özel 36'dan 36 pinli arayüzü ile kontrol ağı üzerinde gerçek zamanlı, deterministik veri alışverişine olanak tanır. Bu ürünü  %100 Yepyeni olarak tedarik ediyoruz; böylece görev kritik otomasyon altyapınız için fabrika standartlarında sinyal bütünlüğü ve mekanik dayanıklılık garanti edilir.

Parça Numarası Açılımı

Yokogawa, YCB serisinin fiziksel uzunluğunu ve konnektör yönünü tanımlamak için belirli bir son ek mantığı kullanır:

Teknik Özellikler

YCB301-C020, yüksek frekanslı veri trafiğini yönetmek için yüksek kaliteli koruma ve hassas konnektörler kullanır.

• Üretici: Yokogawa Elektrik Şirketi

• Arayüz Tipi: 36 pin’den 36 pin’e Yüksek Yoğunluklu Konnektör

• Protokol Desteği: ESB Veri Yolu (Genişletilmiş Seri Backplane)

• Uzunluk: 20 cm (0,2 Metre)

• Kargo Ağırlığı: 2,0 kg (Koruyucu endüstriyel ambalaj dahil)

• Yapı: Çok katmanlı parazit koruması

• Durum: %100 Yepyeni ve Orijinal

Mühendislik Avantajları

YCB301-C020, sistem mimarisini birkaç teknik özellik ile optimize eder:

• Bitişik Genişletme için Minimum Gecikme: Kısa 20 cm uzunluk, yan yana düğüm genişletmesi için ideal bir çözüm sunar. Kabinde gereksiz kablo fazlalığını ortadan kaldırır, sinyal yayılım gecikmesini azaltır ve yüksek yoğunluklu raflarda kablo karmaşasını önler.

• EMI/RFI Bastırma: Kablo, ağır hizmet endüstriyel koruması içerir. Bu tasarım, kontrol kabinindeki bitişik güç kaynakları veya yüksek voltaj anahtarlama ekipmanlarından kaynaklanan elektromanyetik parazitlere karşı yüksek hızlı veri paketlerini korur.

• Titreşim Önleyici Kilitleme Mekanizması: 36 pinli konnektörler mekanik sabitleme vidaları kullanır. Bu bağlantı elemanları, yüksek titreşimli endüstriyel ortamlarda kazara bağlantı kopmalarını önler ve sürekli ağ çalışma süresi sağlar.

• Mühendislik İmpedans Uyumu: Yokogawa, dahili iletken empedansını ESB Veri Yolu arayüzü ile tam uyumlu hale getirir. Bu, orijinal olmayan veya kötü sonlandırılmış kablolar kullanıldığında sıkça görülen sinyal yansıması ve veri bozulmasını önler.

Sıkça Sorulan Sorular

YCB301-C020’yi uzak bir G/Ç rafına bağlamak için kullanabilir miyim?

Hayır. C020 son eki 20 cm uzunluğu belirtir ve mühendisler bu uzunluğu aynı kabin içindeki bitişik birimleri bağlamak için tasarlamıştır. Uzak düğüm genişletmesi için daha uzun bir YCB301 varyantı seçmeniz gerekir.

Bu kablo, çalışma sırasında sıcak takma (hot-swapping) destekliyor mu?

CENTUM VP mimarisi yedeklilik sunmasına rağmen, standart Yokogawa güvenlik protokollerini takip etmenizi öneririz. ESB Veri Kablosunu bağlamadan veya çıkarmadan önce genişletme düğümünün gücünü kapatın; böylece canlı backplane üzerinde voltaj dalgalanmaları veya iletişim hataları önlenir.

20 cm kablo için kargo ağırlığı neden 2 kg olarak listelenmiş?

Yüksek yoğunluklu 36 pinli konnektörlerin nakliye sırasında zarar görmesini önlemek için ağır hizmet koruyucu ambalaj kullanıyoruz. Bu, kablonun mükemmel düz pinlerle ve sağlam koruma ile teslim edilmesini sağlar, böylece hemen kuruluma hazırdır.

Bu kablo, hem birincil hem de yedek ESB Veri Yolu portları ile uyumlu mu?

Evet. YCB301-C020, ESB arayüzünün hem "Bus 1" hem de "Bus 2" portları için uygundur. Tam yedekli bir yapılandırma için, her iki iletişim yolunda eşleşen sinyal özellikleri sağlamak amacıyla iki adet aynı kabloyu satın almanızı öneririz.
