Ürün Detayları
3500/94M-02-00-01, Bently Nevada tarafından 3500 Makine Koruma Sistemi için üretilen 10 inçlik bir VGA ekran montajıdır. 19 inçlik rafa monte edilen ekran olarak kurulduğunda, harici bir kontrol odası terminali gerektirmeden gerçek zamanlı kanal değerlerini, çubuk grafiklerini, sistem olay listelerini ve alarm durumunu doğrudan makine kabininde gösterir. Bu özel yapılandırmada 19 inçlik raf montaj kitiyle birlikte 10 inçlik endüstriyel LCD ekran, KVM uzatıcı olmaması ve Sınıf 1, Bölüm 2 için CSA/NRTL/C kurum onayı bulunur.
Donanım Seçenekleri ve Montaj Yapılandırması
Son ek kodları montaj donanımını, uzaktan bağlantı seçeneğini ve güvenlik sertifikası düzeyini belirtir:
- Ekran Türü (-02): 19 inçlik raf montaj kitiyle 10 inçlik ekran (3U yüksekliğinde).
- KVM Uzatıcı Seçeneği (-00): Yok (RS232 dokunmatik arayüzü ve VGA ekran kablosu üzerinden doğrudan bağlantı).
- Kurum Onayı Seçeneği (-01): Sınıf 1, Bölüm 2 tehlikeli alanlar için CSA/NRTL/C kurum onayı.
Sistem Entegrasyonu ve Ekran Arayüzleri

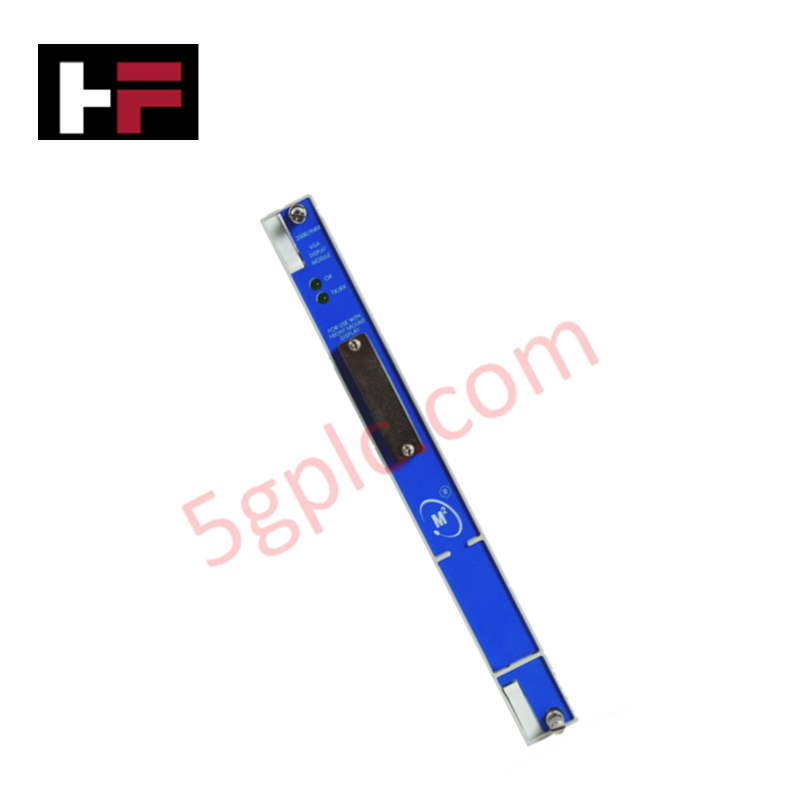

Montaj, önde bulunan bir 3500/94M monitör modülünden, arkadaki bir G/Ç modülünden ve GFG rezistif dokunmatik ekrana sahip 10 inçlik bir Advantech endüstriyel panel ekrandan oluşur. Rev 1.71 veya üzeri ürün yazılımı çalıştıran bir 3500/22 Geçici Veri Arayüzü (TDI) modülüyle birlikte 4.06 Rev. C veya üzeri 3500/94M ürün yazılımı sürümü gerektirir. Ekran, 24 VDC'de 500 mA'den az akım çeker (maksimum güç tüketimi 4,6 W) ve toza ve su püskürmesine karşı IP54 giriş koruma sınıfına uygundur.
| Parametre | Teknik Özellik |
|---|---|
| Model | 3500/94M-02-00-01 |
| Marka | Bently Nevada |
| Ürün Türü | VGA Ekran Modülü |
| Ekran Boyutu ve Türü | LED Arka Aydınlatmalı 10 inç Diyagonal LCD |
| Montaj Biçimi | 19 inç Raf Montajı, 3U (-02) |
| KVM Uzatıcı | Yok (-00) |
| Yetkili Kurum Onayı | CSA/NRTL/C (Sınıf 1, Bölüm 2) (-01) |
| Dokunmatik Arayüz | RS232 Portu Üzerinden GFG Dirençli Dokunmatik Ekran |
| Çalışma Gerilimi | 24 VDC (10 ila 28 VDC Aralığı) |
| Güç Tüketimi | 24 VDC'de en fazla 4,6 W |
| Çalışma Akımı | <500 mA (3,5 A ani akım, <500 us) |
| Toz ve Suya Karşı Koruma | IP54 |
| Çalışma Sıcaklığı | -20 deg C ila +65 deg C (-22 deg F ila +149 deg F) |
| Depolama Sıcaklığı | -40 deg C ila +85 deg C (-40 deg F ila +185 deg F) |
| Nem | %95, yoğuşmasız |
| Monitör Modülü Boyutları | 241,3 × 24,4 × 241,8 mm |
| G/Ç Modülü Boyutları | 241,3 × 24,4 × 99,1 mm |
| 10 inç Ekran Boyutları | 389 × 249 × 48 mm |
| Menşei Ülke | ABD |
| Toplam Nakliye Ağırlığı | 5,5 kg (12 lb) |
Sık Sorulan Sorular
S: 3500/94M-02-00-01 ekranını çalıştırmak için gereken minimum sistem modülleri nelerdir?
A: Ekran için Rev 1.71 veya daha yeni bir aygıt yazılımına sahip 3500/22 Geçici Veri Arayüzü (TDI) modülü ve Rev. C veya daha yeni 4.06 aygıt yazılımına sahip 3500/94M gerekir.
S: Bently Nevada 3500/94M-02-00-01 üzerindeki dokunmatik ekran arayüzü nasıl bağlanır?
A: GFG dirençli dokunmatik ekrandan gelen dokunmatik giriş, özel bir RS232 seri port bağlantısı üzerinden 3500 rafına iletilir.
S: 10 inçlik Advantech ekran ünitesi için hangi güç kaynağı gerekir?
A: Ekran, 24 VDC güç girişi gerektirir (çalışma aralığı 10 ila 28 VDC); standart çalışma sırasında 500 mA'den az akım çeker.
