Ürün Detayları

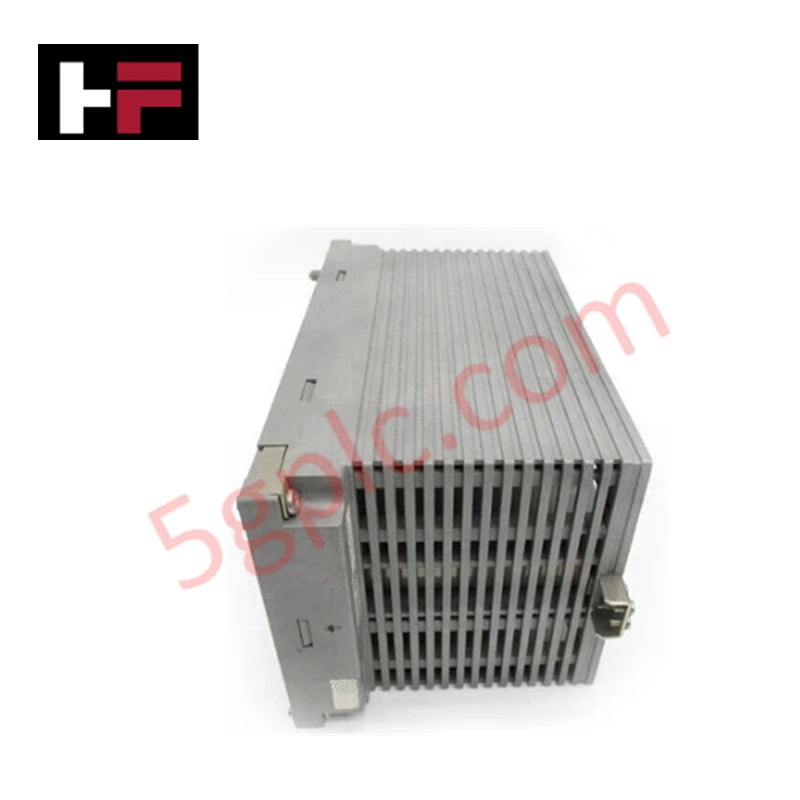

Yokogawa AMN32 S1, AMN32 Konnektör G/Ç Yuva Modülü olarak da kataloglanan, CENTUM CS 3000 R3 platformlarında 32 noktalı sinyal dağıtımı ve terminal arayüz bağlantısı için kullanılan özel bir donanım bileşenidir. Elektriksel güvenliği ve sinyal bütünlüğünü korurken ayrık ve analog saha enstrümantasyon hatlarını arka panel arayüzleri üzerinden yönlendirir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | AMN32 S1 |
| Marka | Yokogawa |
| Menşei | Japonya |
| Ağırlık | 0.25 kg |
| Boyutlar | 120 mm genişliğinde standart yuva |
| Çalışma Sıcaklığı | 0 ila 50 derece C |
| Güç Tüketimi | Maksimum 5.0 W |
| Besleme Gerilimi Aralığı | 20.4 ila 28.8 VDC (nominal 24 VDC) |
| Kanal Kapasitesi | Yuva başına 32 nokta |
| İzolasyon Değeri | Kanallar arasında 500 VAC |
| Koruma Sınıfı | IP20 |
4-20 mA HART Döngü Protokolü ve Kanal İzolasyonu
AMN32 S1, saha cihazları ile ana bilgisayar mantık devreleri arasındaki ortak mod gürültüsünü, çapraz konuşmayı ve toprak döngüsü akımlarını ortadan kaldırmak için ayrı sinyal kanalları arasında 500 VAC galvanik izolasyon sağlar. 4-20 mA HART döngü protokolü cihazları ve ayrık saha kablolamasıyla doğrudan arayüz oluşturacak şekilde tasarlanan modül, Vnet iletişim ağı altyapılarına şeffaf sinyal aktarımı sağlar. Entegre öz tanılama alt yordamları, 32 terminal noktasının tamamında gerçek zamanlı arıza tespiti sağlamak amacıyla güç dağıtım limitlerini ve fiziksel kanal bütünlüğünü 100 ms güncelleme döngüleriyle izler.
Sıkça Sorulan Sorular
S: 24 VDC güç kaynağı girişi için çalışma gerilimi toleransı nedir?
Y: Modül, 20.4 VDC ile 28.8 VDC arasında sürekli çalışma besleme gerilimini kabul eder.
S: AMN32 S1 üzerinde bitişik kanallar arasında hangi düzeyde galvanik izolasyon sağlanır?
Y: Dahili izolasyon devresi, ayrı kanallar arasında 500 VAC galvanik delinme koruması sağlar.
S: AMN32 S1, CENTUM CS 3000 R3 kabini içinde çalışma sırasında değiştirilebilir mi?
Y: Evet, arka panel kilitleme mandalları uygun şekilde devre dışı bırakıldığı ve standart antistatik prosedürlere uyulduğu sürece çevrim içi değiştirme desteklenir.
Saha Kurulum Talimatları
- Yuva modülünü, sabitleme kilitleme klipsleri tamamen devreye girene kadar kabinin DIN rayına veya arka panel yuvasına dikey olarak monte edin.
- Üniteye enerji vermeden önce giriş güç seviyelerinin kesinlikle 20.4 ila 28.8 VDC çalışma aralığında olduğunu doğrulayın.
- Elektromanyetik paraziti önlemek için saha sinyal kablolarını AC güç hatlarından en az 300 mm uzaklıkta ve fiziksel olarak ayrı tutun.
- Tüm saha kablolarını vidalı terminal bloğuna güvenli şekilde sabitleyin ve kablo drenaj ekranlarının tek bir sistem topraklama barasında sonlandırıldığından emin olun.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
