Ürün Detayları

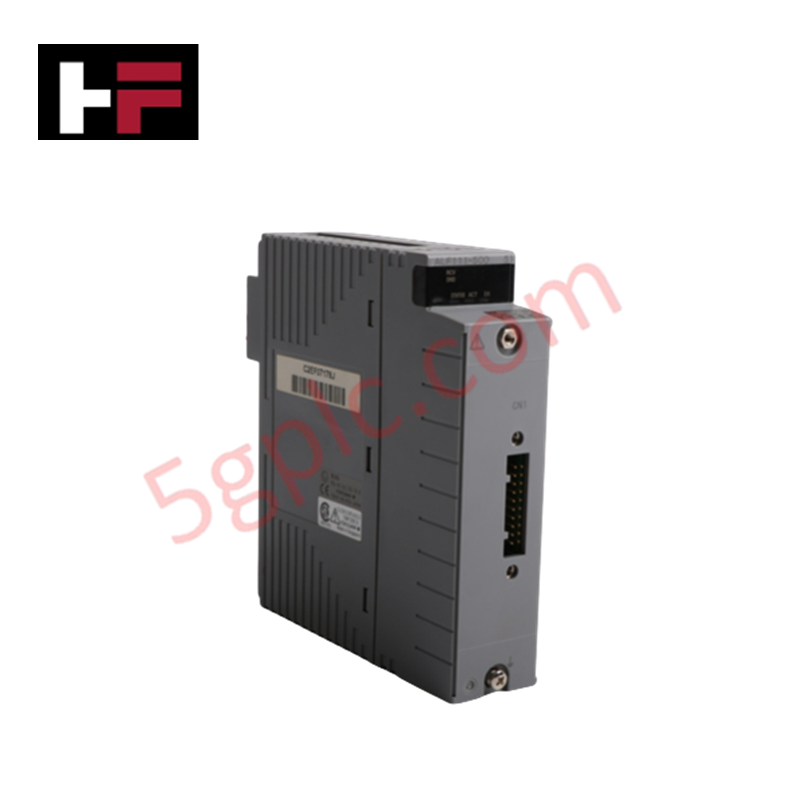

YOKOGAWA ALF111-S50, ALF111 FOUNDATION Fieldbus İletişim Modülü olarak da kataloglanan, YOKOGAWA CENTUM VP kontrol sistemlerinde dijital saha veri yolu cihaz iletişimi ve veri yolu segmenti yönetimi için özel bir donanım bileşeni olarak çalışır.
Son Ek Açıklaması ve Model Matrisi
ALF111-S50 katalog tanımı, belirli modül özelliklerini belirtir:
- Temel Model (ALF111): FOUNDATION Fieldbus İletişim Modülü
- Tip (-S): Standart tip
- Patlamaya Karşı Koruma (5): Patlamaya karşı korumasız
- Seçenek Kodu (0): Temel tip
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | ALF111-S50 |
| Marka | YOKOGAWA |
| Menşei | Japonya |
| Çalışma Sıcaklığı | -20 ila 60 derece C |
| Arayüz Protokolü | FOUNDATION Fieldbus H1 (31.25 kbps) |
| Kanal Sayısı | 4 saha veri yolu H1 segmenti |
| Sistem Veri Yolu Arayüzü | CENTUM VP düğüm arka paneli |
| Patlamaya Karşı Koruma | Yok (Standart Ex dışı) |
FOUNDATION Fieldbus Bağlantısı ve Kanal İzolasyonu
ALF111-S50, 4 bağımsız FOUNDATION Fieldbus H1 segmentine kadar arayüz sağlar ve saha transmiterleri ile vana konumlayıcıları arasında 31.25 kbps sabit aktarım hızında deterministik çevrimsel yayıncı/abone veri alışverişi gerçekleştirir. Modül, topraklama döngüsü akımlarını ve kanallar arası gürültü yayılımını önlemek için saha veri yolu segmentleri ile dahili arka panel mantığı arasında galvanik izolasyon sağlar. 4-20 mA HART döngü protokolü mimarileriyle birlikte çalışarak ALF111-S50, kontrol döngüsünün bütünlüğünü bozmadan dijital cihaz tanı bilgilerine ve proses değişkenlerine doğrudan erişim sunar.
Sıkça Sorulan Sorular
S: Tek bir ALF111-S50 modülüne kaç FOUNDATION Fieldbus H1 segmenti bağlanabilir?
Y: Tek bir ALF111-S50 modülü, 31.25 kbps hızında çalışan en fazla 4 bağımsız FOUNDATION Fieldbus H1 segmentini destekler.
S: ALF111-S50, bağlı H1 saha cihazlarına saha veri yolu gücü sağlar mı?
Y: Hayır, ALF111-S50 bir iletişim arabirim kartı olarak çalışır; saha cihazlarına enerji sağlamak için her H1 segmentine harici saha veri yolu güç koşullandırıcıları ve güç kaynakları kurulmalıdır.
S: ALF111-S50, CENTUM VP düğümlerinde yedekli modül yapılandırmasını destekler mi?
Y: Evet, yedekli H1 veri yolu iletişimi için iki ALF111-S50 modülü yan yana eşleştirilmiş yuvalara takılabilir. Böylece segment veri trafiği kesintiye uğramadan otomatik geçiş sağlanır.
Saha Kurulum Kılavuzu
Modülü takmadan veya çıkarmadan önce hedef raf yuvasının enerjisini kesin. Elektronik bileşenleri korumak için kullanım sırasında topraklanmış bir ESD bilekliği takın. ALF111-S50'yi modül kılavuz raylarıyla hizalayın ve tamamen yerine oturana kadar arka panel konektörüne sıkıca bastırın; elektriksel şasi topraklama sürekliliğini sağlamak için üst ve alt sabitleme vidalarını sıkın. Saha veri yolu kablo tesisatının Type A FOUNDATION Fieldbus ekranlı bükümlü çift özelliklerine uygun olduğundan emin olun ve her H1 segmentinin fiziksel uçlarının her ikisine harici 100 ohm'luk veri yolu sonlandırıcılarının takıldığını doğrulayın. Topraklama döngüsü akımlarını önlemek için kablo ekranını tek bir noktadan toprağa bağlayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
