Ürün Detayları

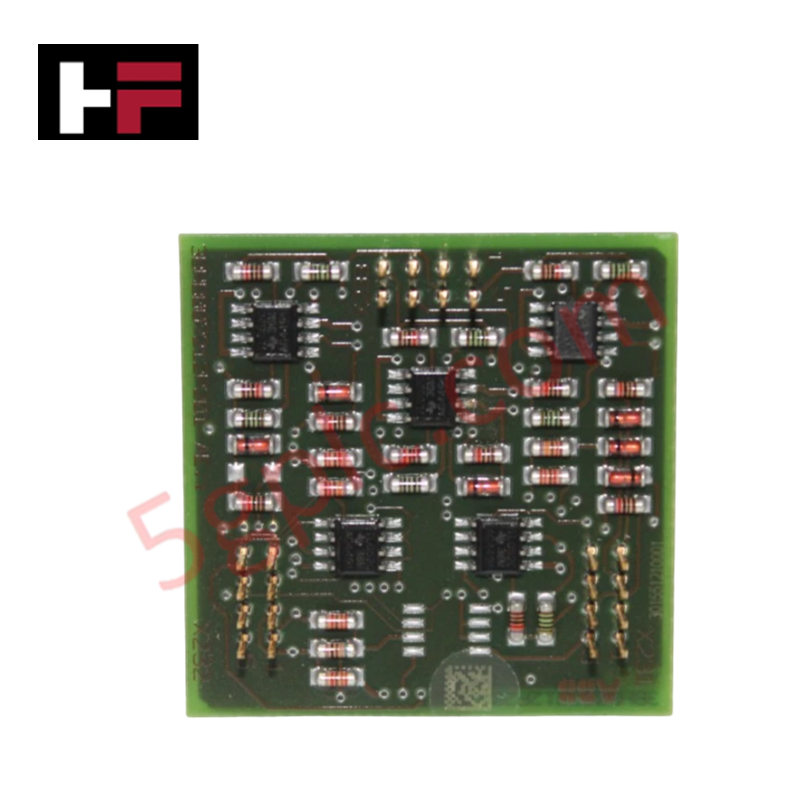

ABB XVC768115 3BHB007211R115, ayrıca XVC768115 Pulse Output Module olarak kataloglanmış, kontrolör backplane’leri ve sürücü ağları içinde dijital darbe sinyali üretimi için özel bir donanım bileşeni olarak çalışır. Yüksek hızlı iletim için yapılandırılmış olan donanım, dahili mantık durumlarını maksimum 1 kHz frekansa kadar ayrık darbe dizilerine dönüştürür. Bu yerel elektriksel geçişleri izole çıkış aşamasından geçirerek, çevresel sayaç girişlerine veya köle takip düğümlerine doğrudan fiziksel arayüz sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | XVC768115 3BHB007211R115 |
| Marka | ABB |
| Menşei | İsviçre |
| Ağırlık | 0.40 kg |
| Boyutlar | Standart Şasi Panel Montaj Ayak İzi |
| Çalışma Sıcaklığı | -10 ila +60 °C |
| Güç Tüketimi | 6 W |
| Nominal Besleme Voltajı | 24 V DC (+/-%10) |
| Çıkış Sinyal Türü | Dijital darbe çıkışı |
| Maksimum Darbe Frekansı | 1 kHz’ye kadar |
| Tipik Tepki Süresi | < 5 ms |
| Elektriksel İzolasyon | Kontrol elektroniği ile çıkış aşaması arasında fonksiyonel izolasyon |
| Depolama Sıcaklığı Aralığı | -25 ila +70 °C |
| Koruma Sınıfı | IP20 |
| Montaj Yöntemi | Yüzey veya panel montajı |
Profinet / EtherNet/IP Deterministik Ağlar ve G/Ç Yoğunluğu Ölçeklendirmesi
İç mikrodenetleyici, darbe yürütme döngülerini ağ senkronizasyon programlarıyla eşleştirir. Bu pulse output module Profinet / EtherNet/IP deterministik ağlar üzerinde çalıştırıldığında, sinyal kayması olmadan < 5 ms tepki süresi aralığını korumak için hassas zamanlama uyumu zorunludur. Hızlı G/Ç yoğunluğu ölçeklendirmesi gerektiren uygulamalarda, backplane veri yolu hızı veya görev döngüsü zamanlamasındaki herhangi bir uyumsuzluk, saat jitter’ına yol açarak eşzamanlı aktif kanallar arasında 1 kHz frekans tutarlılığını bozabilir.
Sıkça Sorulan Sorular
S: XVC768115 modülünün 24 V DC yük koşulları altında sıcak takas (hot-swap) sınırları nelerdir?
C: Bu modül, 24 V DC besleme hatları veya çıkış aşaması döngüleri enerjiliyken canlı takma veya sıcak takas desteği sağlamaz. Geçici ark oluşumunu ve dahili mantık bileşenlerine zarar gelmesini önlemek için montaj çıkarılmadan önce güç izolasyonu tamamen doğrulanmalıdır.
S: 24 V DC besleme voltajındaki dalgalanma 1 kHz darbe çıkış yürütmesini nasıl etkiler?
C: Modül, 24 V DC besleme voltajının +/-%10 aralığında normal çalışmayı sürdürür. Bu eşiklerin dışındaki voltaj sapmaları fonksiyonel izolasyon eşiklerini bozarak, aralıklı anahtarlama hatalarına veya 5 ms’den uzun tepki gecikmelerine neden olabilir.
S: Darbe çıkış aşamasına bağlanan maksimum kablo uzunluğu ile ilgili kısıtlamalar nelerdir?
C: Kablo uzunlukları, 1 kHz kare dalganın zayıflamasını önlemek için hat kapasitans sınırlarıyla sınırlıdır. Uzun ve korumasız kablo yolları, darbe kenar tanımını bozar ve bağlı PLC veya sayaç girişlerinin kenar kayıt döngülerini kaçırmasına yol açar.
Saha Kurulum Kılavuzu
IP20 koruma sınıfına sahip muhafazayı, korunaklı ve temiz bir otomasyon dolabında belirlenmiş yüzey veya panel montaj noktalarına dikey olarak monte edin. Metalik backplane çerçevesini, fonksiyonel izolasyon verimliliğini maksimize etmek için düşük empedanslı bir iletken kullanarak birincil bakır toprak hattına doğrudan topraklayın. Dijital darbe çıkış hatlarını, yüksek voltajlı AC motor hatlarından ayrı, korumalı kablo kanallarında yönlendirerek endüktif paraziti ve sinyal kenar bozulmalarını önleyin. Sertifikalı -10 ila +60 °C çalışma sıcaklığı aralığını aşan ısıl birikimi önlemek için hava havalandırma açıklıklarının tıkalı olmadığından emin olun.
