Ürün Detayları

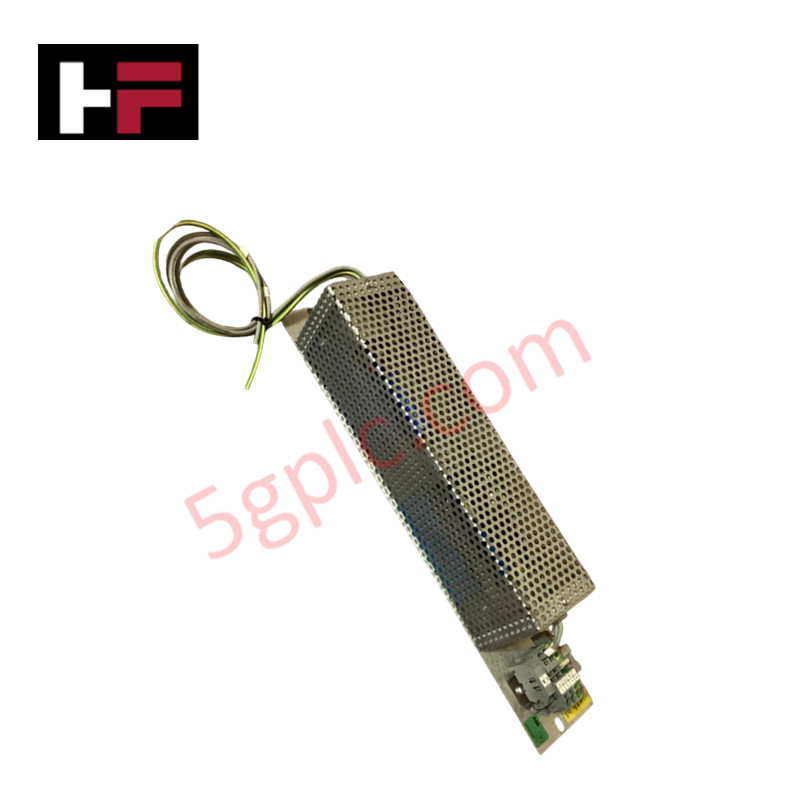

ABB PFSA145 3BSE008843R1, ayrıca PFSA145 Ana Hat Filtresi olarak kataloglanmış olup, elektrik dağıtım ağlarında gürültü bastırma ve harmonik azaltma için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
| Model | PFSA145 (Parça Numarası: 3BSE008843R1) |
| Marka | ABB |
| Menşei | İsveç / İsviçre |
| Ağırlık | 3.3 kg (7.3 lbs) |
| Boyutlar | 190 mm x 120 mm x 100 mm (7.5 in x 4.7 in x 3.9 in) |
| Çalışma Sıcaklığı | -25 ila +50 °C |
| Güç Tüketimi | Pasif bileşen (Ekleme kaybına bağlı) |
| Nominal Gerilim | 220-240 VAC |
| Nominal Akım | 40 A |
| Frekans | 50/60 Hz |
Profinet / EtherNet/IP Deterministik Ağlar ve Empedans Koruması
Ana hat filtresinin fiziksel yerleşimi, endüstriyel işleme donanımının hemen önünde elektromanyetik zayıflatma sınırı oluşturur. Bölgesel güç kaynaklarını besleyen 220-240 VAC gelen hattı düzenleyerek, bitişik Profinet / EtherNet/IP deterministik ağlarda veri çerçevelerini bozabilecek yüksek frekanslı hat parazitlerini bastırır. Çok aşamalı pasif endüktif-kapasitif yapı, ortak mod ve diferansiyel mod dalgalanmalarını azaltırken, G/Ç yoğunluğu ölçeklendirmesini kısıtlamaz ve altındaki elektronik kontrol raflarının firmware flash uyumluluğunu etkilemez.
Sıkça Sorulan Sorular
S: Bu pasif ana hat filtresi ünitesi harici yapılandırma veya firmware tahsisi gerektirir mi?
C: Hayır. PFSA145 tamamen analog, programlanabilir olmayan bir cihazdır ve filtreleme işlevlerini sabit fiziksel endüktörler ve kapasitörler aracılığıyla gerçekleştirir. Firmware flash profili veya işlemci elemanları yoktur.
S: Modülü sürekli 40 A üzeri akım yüklerine maruz bırakmanın sonuçları nelerdir?
C: 40 A nominal akım sınırının aşılması, iç endüktörlerin manyetik doygunluğuna yol açar; bu da filtreleme performansının düşmesine ve iç dielektrik izolasyonun zarar görebileceği hızlı ısınmaya neden olur.
S: Bu ünite, bitişik değişken hızlı sürücülerden kaynaklanan yüksek frekanslı geçici anahtarlama darbeleriyle başa çıkabilir mi?
C: Evet, donanım ağı özellikle yüksek frekanslı hat harmoniklerini ve anahtarlama gürültüsünü standart endüstriyel zayıflatma profillerine kadar azaltacak şekilde yapılandırılmıştır ve lojik güç kaynağı girişlerini korur.
Saha Kurulum Kılavuzu
-
Mekanik Yüzey Montajı: 3.3 kg ağırlığındaki şasiyi, endüstriyel metrik bağlantı elemanları kullanarak kabin arka plakasına sabitleyin. Montaj yönünün, muhafaza üzerinde pasif konveksiyon soğutmasına izin verdiğinden emin olun.
-
Düşük Empedanslı Topraklama: Filtrenin belirlenmiş koruyucu toprak terminalini, gürültü emme verimliliğini maksimize etmek için mümkün olan en kısa ağır kesitli kayışla ana bakır toprak barasına doğrudan bağlayın.
-
Kablo Ayrımı Kuralı: Kirli gelen ana hat hatlarını, kabin kanalında temiz filtrelenmiş çıkış hatlarından net şekilde ayırın; böylece yüksek frekanslı gürültünün kablolar arasında yeniden bağlanması önlenir.
-
Terminal Bağlantı Bütünlüğü: Tüm hat ve nötr terminasyonlarını belirtilen tork değerlerine göre sıkın. Gevşek bağlantılar devre empedansını değiştirir ve maksimum 40 A yüklerde lokal termal sıcak noktalar oluşturur.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
