Ürün Detayları

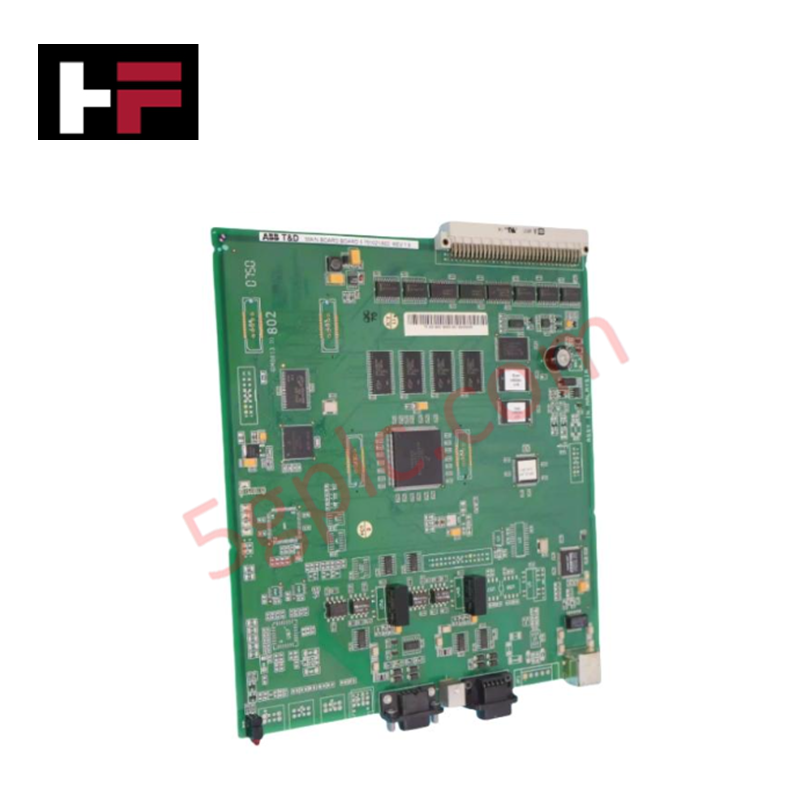

ABB koruma rölesi tertibatlarında temel mantık işleme ve kontrol yürütümü için yapılandırılan ABB 1VCF751021R802 (1VCF751021R802 ANA KART 5 (TEMEL)) doğrudan fiziksel/elektriksel yürütme sağlar. Dahili veri yolu işlemlerini koordine eder, koruma algoritması rutinlerini yürütür ve insan-makine ekran panelleri ile yardımcı giriş/çıkış donanımlarıyla doğrudan arayüz oluşturur.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 1VCF751021R802 (ANA KART 5 TEMEL) |
| Marka | ABB |
| Menşei | Malezya |
| Ürün Türü | Ana Kartlar |
| Net Ağırlık | 0,27 kg |
| Boyutlar | Standart dahili röle yuvası / raf montaj ölçüsü |
| Çalışma Sıcaklığı | -10 ila +55 °C (standart muhafaza ortamı) |
| Güç Tüketimi | Dahili alt raf yardımcı besleme veri yolu üzerinden beslenir |
| Yedek Parça Kimliği | 1VCR014629802 (Ana Kart 6) |
| Kaplama Seçeneği | 1MRS090010 koduyla DNV kaplaması uygulanabilir |
| Çevresel Uygunluk | Ürün WEEE kapsamına dahil değildir |
Ürün Yazılımı Flash Uyumluluğu ve Modül Değiştirme Donanım Kısıtlamaları
Ana kart, rölenin işlevsel alt grupları arasındaki deterministik arka panel iletişim hızını ve dahili veri yolu rutinlerini yönetir. Çalışma, fiziksel rölenin yanındaki bilgi plakasında belirtilen yazılım sürümünün tam olarak yüklenmesine bağlıdır. Ana Kart 5'in Ana Kart 6 (1VCR014629802) ile değiştirildiği donanım geçiş senaryolarında, donanım uyumluluğu muhafaza üst panelinin de eş zamanlı olarak değiştirilmesini gerektirir (uyumlu üst panel parça numaraları arasında 1VCF750153001 ile 1VCF750153006, 1VCF750099001 ile 1VCF750099006 ve 1VCF750165001 ile 1VCF750165002 yer alır). Deniz veya açık deniz kurulumlarında çevresel dayanıklılığı korumak için isteğe bağlı DNV kaplama işlemi (1MRS090010) uygulanmalıdır.
Sıkça Sorulan Sorular
S: Ana Kart 5'ten (1VCF751021R802) Ana Kart 6'ya (1VCR014629802) geçiş yapılırken hangi donanım değişiklikleri gereklidir?
C: Ana Kart 5'in Ana Kart 6 ile değiştirilmesi, uygun mekanik ve fiziksel hizalamayı korumak için üst panel grubunun uyumlu bir üst panel koduyla (örneğin 1VCF750153001-006, 1VCF750099001-006 veya 1VCF750165001-002) değiştirilmesini gerektirir.
S: Kart montajından önce doğru yazılım uyumluluğu nasıl doğrulanır?
C: Yazılım gereksinimleri, röle muhafazasının yan çerçevesinde bulunan bilgi plakasında yazılı yazılım sürümüyle doğrudan karşılaştırılmalıdır.
S: Kart, DNV sertifikalı denizcilik ortamları için nasıl hazırlanır?
C: Denizcilik amaçlı DNV uygulamalarında, ana kart donanımıyla birlikte 1MRS090010 parça kodu kapsamında ek DNV kaplama işlemi sipariş edilmelidir.
Sahada Montaj Kılavuzu
- Güç Bağlantısının Kesilmesi: Röle kasasını açmadan veya dahili ana kartı elleçlemeden önce tüm yardımcı besleme gücünü ve akım transformatörü sekonder girişlerini izole edin.
- Statik Elektriğe Karşı Elleçleme: Baskılı devre kartı grubunu çıkarırken veya takarken, boyasız panel metaline bağlanmış, uygun şekilde topraklanmış bir Elektrostatik Boşalma (ESD) bilekliği takın.
- Mekanik Hizalama: Kart kenar kontaklarını dahili raf konektörlerine doğru şekilde hizalayın. Montaj direkleri arasında düşük empedanslı topraklama yolları oluşturmak için sabitleme vidalarını sıkın.
- Blendajlama ve Kablolama Bütünlüğü: Tüm dahili şerit ve çok pimli konektörlerin tam olarak oturduğunu ve kilitlendiğini doğrulayın. Pano sinyal kablolarının blendajlarının merkezi istasyon topraklama barasına bağlı kalmasını sağlayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
