Ürün Detayları

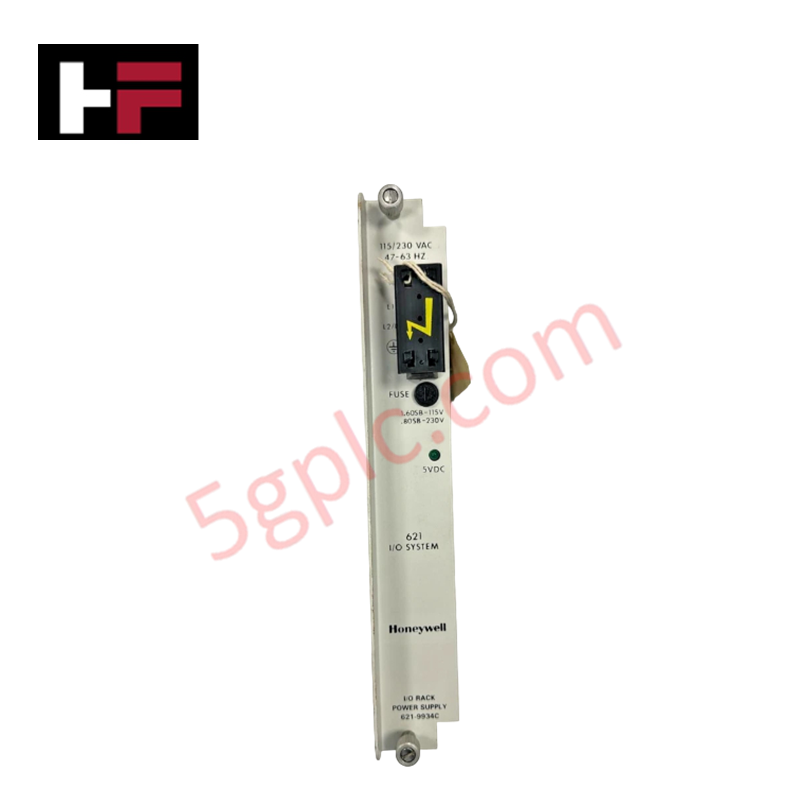

IPC 620 sistemlerinde dahili DC gerilim regülasyonu ve güç dağıtımı için yapılandırılan Honeywell 621-9934C (621-9934 Güç Kaynağı Kartı), doğrudan fiziksel/elektriksel çalışmayı sağlar. Bu düzenek, gelen 115 VAC veya 230 VAC besleme gerilimini, raf arka paneli boyunca mantık yöneticilerini ve bitişik G/Ç kartlarını çalıştırmak üzere regüle edilmiş 24 VDC bara çıkışına dönüştürür. Yaklaşık 1,45 kg ağırlığındaki modül, endüstriyel kontrol raflarında kararlı durum gerilim iletimini sağlamak için dahili aşırı yük koruma devreleri ve dalgalanma filtreleme katları içerir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 621-9934C |
| Marka | Honeywell |
| Menşei | ABD |
| Ağırlık | 1,45 kg (3,20 lb) |
| Boyutlar | 264 mm x 32 mm x 127 mm |
| Çalışma Sıcaklığı | 0 ila +60 derece C |
| Güç Tüketimi | Güç kaynağı modülü (regüle edilmiş 24 VDC çıkış) |
| Giriş Gerilimi | 115 VAC veya 230 VAC |
| Çıkış Gerilimi | Regüle edilmiş 24 VDC |
| Koruma Özellikleri | Düşük dalgalanmalı çıkış ve aşırı akım/aşırı yük koruması |
| Sistem Uyumluluğu | Honeywell IPC 620 / Evrensel Kontrol Ağı (UCN) |
4-20 mA HART Döngü Protokolü ve Kanaldan Kanala İzolasyon
621-9934C, yüksek gerilimli AC şebekeyi dahili DC lojik raylarından ayırmak için izole transformatör topolojisi ve çıkış filtreleme ağlarından yararlanır. 4-20 mA HART döngü protokolü sinyallerini işleyen analog G/Ç modüllerine 24 VDC güç sağlarken düzenek, sıkı çıkış regülasyonunu korur ve yüksek frekanslı güç kaynağı gürültüsünü bastırır. Bu filtreleme, saha G/Ç kanallarındaki kanaldan kanala izolasyon parametrelerini koruyarak güç rayı gürültüsünün analog giriş kayıtlarında ölçüm kaymalarına yol açmasını önler.
Sıkça Sorulan Sorular
S: 621-9934C devre kartında 115 VAC ile 230 VAC arasındaki giriş gerilimi seçimi nasıl yapılandırılır?
Y: Giriş gerilimi seçimi, AC şebeke gücü uygulanmadan önce donanım terminali kablolama köprüleri veya kart üzerindeki gerilim seçim pinleri aracılığıyla yapılır.
S: Ana AC gücü uygulanırken 621-9934C güç kaynağı kartı raftan çıkarılabilir mi?
Y: Hayır, ark parlamasını ve ekipman hasarını önlemek için güç kaynağı kartı çıkarılmadan veya takılmadan önce AC şebeke beslemesi kesilmeli ve enerjisi boşaltılmalıdır.
Saha Kurulum Yönergeleri
- IPC 620 kontrol rafına giden ana AC giriş güç hatlarının enerjisini kesin ve kilitleyerek etiketleyin.
- Kart üzerindeki AC giriş gerilimi köprü yapılandırmasının yerel 115 VAC veya 230 VAC besleme düzeyiyle eşleştiğini doğrulayın.
- 621-9934C baskılı devre kartını, kenar konektörleri arka panel soketine tamamen oturana kadar kılavuz raylar boyunca özel raf yuvasına düzgünce kaydırın.
- Gücü uygulamadan önce modülü sabitlemek ve şasi topraklama sürekliliğini korumak için ön panel sabitleme vidalarını sıkın.
