Ürün Detayları

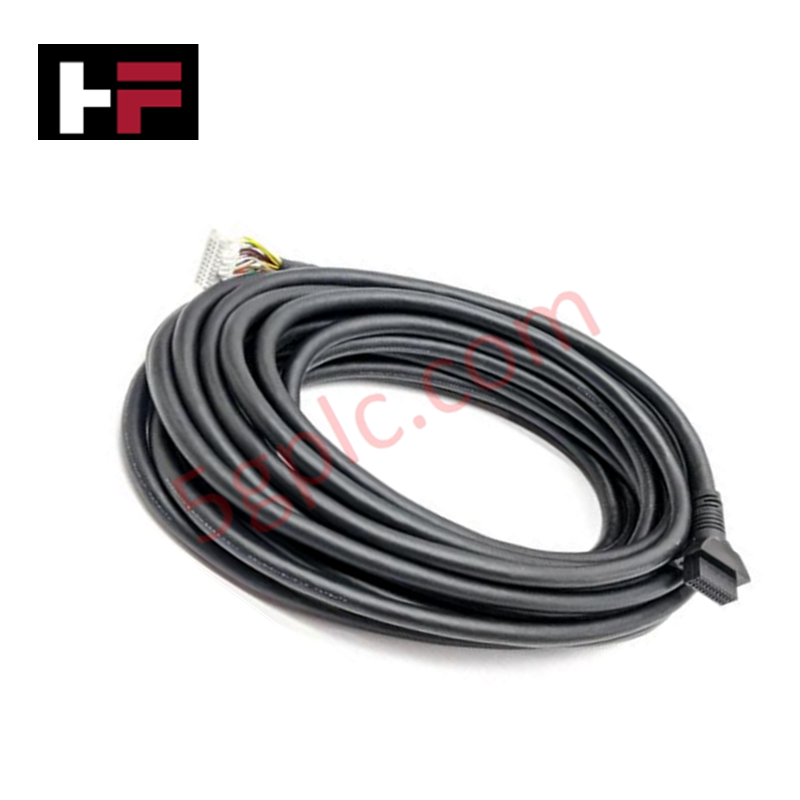

Honeywell TDC 3000 ve Experion PKS mimarilerinde Giriş/Çıkış İşlemcileri (IOP'lar) ile Saha Terminal Montajları (FTA'lar) arasında yüksek hızlı sinyal yönlendirme için yapılandırılmış olan Honeywell 51196074-100 (51196074-100 Korumalı I/O Bağlantı Kablosu Montajı), doğrudan fiziksel/elektriksel bağlantı sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 51196074-100 |
| Marka | Honeywell |
| Menşei | ABD |
| Ağırlık | 1.8 kg |
| Boyutlar | Kablo Uzunluğu: 30,48 m (100 ft) |
| Çalışma Sıcaklığı | -40 °C ile 70 °C arası |
| Güç Tüketimi | Pasif Bileşen (300 V, 5 A dereceli) |
| Kablo Tipi | Korumalı çok çekirdekli I/O bağlantı kablosu |
| Konnektör Tipi | FTA ve IOP’lar için Honeywell’e özel konnektörler |
| Gerilim Derecesi | 300 V |
| Akım Derecesi | 5 A’ya kadar |
| Korumalı | Yüksek dayanıklılığa sahip izolasyon ile tam EMI koruması |
| Depolama Sıcaklığı | -40 °C ile 85 °C arası |
Kanal İzolasyonu ve HART Döngüsü Protokol Uyumluluğu
Honeywell 51196074-100 kablo montajı, uzak saha sonlandırma veri yolları boyunca kanal izolasyonunu korumak için 30,48 m uzunluğunda tam elektromanyetik girişim koruması sağlar. 4-20 mA HART döngüsü protokol sinyallerini sistem I/O işlemcilerine ileten saha sonlandırma birimlerini bağlarken, çok çekirdekli koruma yapısı kapasitif kaplamayı ve ortak mod gürültüsü yayılımını en aza indirir; böylece döngü sinyal zayıflaması ve iletişim tekrarları önlenir.
Sıkça Sorulan Sorular
S: 51196074-100 kablosundaki özel konnektörler sahada değiştirilebilir mi?
C: Hayır, özel konnektörler fabrika kalıplı ve pinli olarak sonlandırılmıştır; belirtilen gerilim izolasyon dereceleri ve koruma sürekliliğini sağlamak için değiştirilemez.
S: Bu kablo dikey kabin kanallarından geçirilirken hangi önlemler alınmalıdır?
C: Dikey kablo inişlerinde, uç konnektörlere mekanik gerilme uygulanmaması için belirlenen aralıklarla gerilme tahliye kelepçeleri kullanılmalı ve kablonun dış çapının 10 katı kadar minimum bükülme yarıçapı korunmalıdır.
Saha Kurulum Kılavuzu
- Kurulumdan önce kablo kılıfı ve uç konnektörlerde fiziksel pin deformasyonu veya çatlak olup olmadığını kontrol edin.
- 30,48 m kabloyu, iç çekirdeklerde gerilme oluşmaması için bükmeden açarak kablo kanallarından geçirin.
- Özel konnektörleri IOP ve FTA başlıklarına tam olarak takın, elektriksel temasın güvenli olması için tutma mandallarını kilitleyin.
- Kablo drenaj korumasının kabin giriş noktasındaki sistem koruma toprak barasına bağlandığını doğrulayın.
- I/O bağlantı kablosu ile kontrol muhafazası içindeki yüksek voltajlı AC güç kabloları arasında fiziksel mesafe bırakın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
