Ürün Detayları
Ürün Genel Bakış

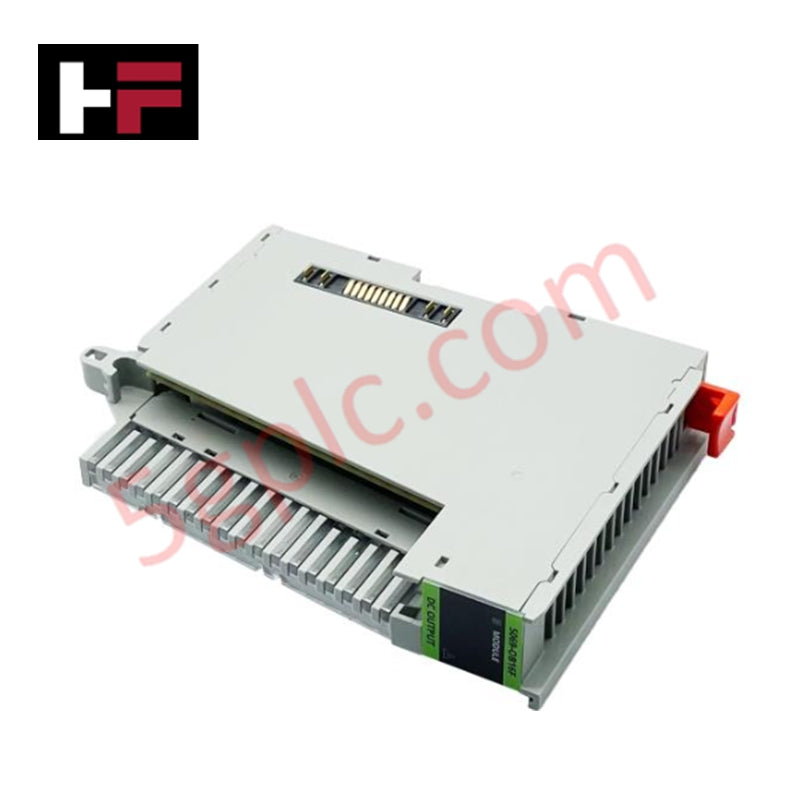

Allen Bradley 5069-OB16, Compact 5000 I/O platformu içinde yüksek yoğunluklu dijital DC kaynaklı çıkış modülü olarak hizmet vermektedir. CompactLogix 5380 ve ControlLogix 5580 kontrolörleri ile kullanım için tasarlanan bu modül, solenoidler, aktüatörler ve motor başlatıcılar gibi saha tarafı cihazları sürmek için 16 ayrı çıkış sağlar. 12/24V DC gerilim kategorisinde çalışır ve yüksek hızlı otomasyon ortamlarında hassas sinyal anahtarlaması ve güçlü elektriksel arıza koruması sağlamak için gelişmiş dahili devreye sahiptir.
Teknik Özellikler
| Özellik | Teknik Detaylar |
| Üretici | Allen Bradley / Rockwell Automation |
| Parça Numarası | 5069-OB16 |
| Çıkış Sayısı | 16 Kanal (Kaynaklı) |
| Gerilim Kategorisi | 12/24V DC Kaynak |
| Çalışma Gerilimi Aralığı | 10–32V DC |
| Nominal Açık Durum Gerilimi | 24V DC |
| Maksimum Açık Durum Gerilim Düşüşü | < 0.2V DC |
| Minimum Açık Durum Akımı | Çıkış başına 1 mA |
| Koruma Türü | Çıkış Aşırı Yük ve Kısa Devre Koruması |
| Durum | %100 Yepyeni Orijinal |
Mühendislik Avantajları
-
Entegre Arıza Koruması: 5069-OB16, dahili kısa devre ve aşırı yük koruması içerir. Bu donanım seviyesi savunmalar, yerel kablolama arızalarının modüle zarar vermesini veya kontrolöre geri yayılmasını önler, böylece donanım değiştirme maliyetlerini ve arıza tespit süresini önemli ölçüde azaltır.
-
Azaltılmış Güç Kaybı: Maksimum açık durum gerilim düşüşü 0.2V DC’den az olan modül, maksimum kullanılabilir gerilimin saha cihazına ulaşmasını sağlar. Bu verimlilik, uzun kablo hatlarında aşırı gerilim düşüşlerinden kaynaklanan kesintili cihaz davranışlarını önler.
-
Yüksek Yoğunluklu Form Faktörü: 16 çıkışı ince 5069 kasa profiline sığdırmak, mühendislerin sınırlı kontrol panolarında I/O sayısını maksimize etmelerine olanak tanır. Bu yoğunluk, PLC montajının genel alanını azaltarak modüler makine tasarımlarındaki alan kısıtlamalarını çözer.
-
Geliştirilmiş Sistem Hızı: Compact 5000 serisinin bir parçası olarak, bu modül yüksek hızlı arka plan iletişimi kullanır. Bu, "vida ile arka plan" gecikmesini azaltır ve hassas hareket senkronizasyonu ile yüksek hızlı paketleme uygulamaları için idealdir.
-
Basitleştirilmiş Arıza Tespiti: Modül, her nokta için tanı göstergeleri sağlar. Bu LED’ler, bakım personelinin multimetre ile tek tek terminal bloklarını kontrol etmeden arızalı çıkış kanallarını kolayca tanımlamasına olanak tanır.
Sıkça Sorulan Sorular
-
5069-OB16 %100 Yepyeni olarak mı temin edilir?
Evet. Bu modülü orijinal fabrika ambalajında %100 Yepyeni olarak temin ediyoruz. Bu, tüm dahili güvenlik korumalarının ve elektronik bileşenlerin en son üretim standartlarına uygun olduğunu garanti eder.
-
Bu modül ayrı bir Çıkarılabilir Terminal Bloğu (RTB) gerektirir mi?
Evet. 5069-OB16, saha kablolaması ile bağlantı için 5069-RTB18 tipi bir konnektör (yaylı veya vidalı tip) gerektirir. Kablolama tercihinize uygun RTB’yi sipariş ettiğinizden emin olun.
-
Bu modülü eski bir CompactLogix L3 kontrolörü ile kullanabilir miyim?
Hayır. 5069 serisi I/O, özel olarak CompactLogix 5380 ve ControlLogix 5580 sistemleri için tasarlanmıştır. 1769 tabanlı CompactLogix kontrolörleri ile uyumlu değildir.
-
"Kaynaklı" çıkış tipinin avantajı nedir?
Kaynaklı çıkış (OB), yüke pozitif gerilim sağlar. Bu, çoğu Kuzey Amerika endüstriyel sistemi için standart konfigürasyondur ve tüm saha cihazlarının ortak bir toprak (negatif) dönüşü paylaşmasına izin vererek kablolamayı basitleştirir.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
